为什么户外塑料件经过阳光照射后会褪色？
针对 UV 导致的户外 PP、PE、ABS、PC、PMMA 和 ASA 部件褪色、泛黄、失光和粉化的问题解决指南。它将颜料降解、聚合物光氧化、UVA/HALS 稳定剂策略、聚合物选择和 QUV / ΔE 验证联系起来，因此工程师可以将化妆品颜色问题与材料老化的早期迹象分开。
买家兼工程师 FAQ
工程师经常询问的有关该材料路线的问题
具有UV耐塑料要求的PP / PE / ABS / PC / PMMA / ASA / PVC / PS可以在哪里使用？
典型领域包括户外夹子、盖子、外壳、衬垫、片材、设备外壳和外露外观件。对于本文，DEYU 首先确认工作环境、壁厚、预期寿命以及 UV 耐塑料产品列表是否与零件几何形状匹配或需要配方调整。
PP/PE/ABS/PC/PMMA/ASA/PVC/PS上的“UV耐塑”目标主要性能指标有哪些？
重点关注颜色变化、保光性、拉伸保持性、冲击保持性和耐候时间。买家应询问模制零件的数据，而不仅仅是颗粒数据，因为浇口位置、填料方向和厚度可能会改变最终值。
工程师在注塑或加工过程中应该注意什么？
对于 PP / PE / ABS / PC / PMMA / ASA / PVC / PS，实用的起始窗口是 190-230°C 熔体 / 30-60°C 模具。避免颜料或 HALS 系统过热，使用稳定的黑色或彩色包装并验证户外老化。最终参数应遵循零件厚度、浇口设计和实际机器。
哪些细节可以帮助DEYU更准确地推荐UV耐塑料产品列表？
发送当前树脂或牌号、图纸或照片、壁厚、年数量、目标标准、失效模式和所需颜色。如果参考等级已通过一项测试但在生产中失败，请包括两个数据集。
如需精确推荐，请与 DEYU 分享零件图、基础树脂、目标性能、加工方法和测试标准。
背景/问题
亮红色塑料组件安装在室外。几个月后，它变成粉红色。 深灰色外壳褪色为褪色的绿灰色。 白色窗户轮廓呈现黄色。这些颜色变化不仅仅是装饰性的；它们是材料退化的早期预警信号，可以预示更深层次的结构问题。
相关DEYU参考文献： UV耐塑料产品列表 和 耐候等级测试指南.
褪色是户外塑料部件最明显、最令人沮丧的故障之一。对于汽车外饰、户外标牌、消费品和建筑产品等外观关键型应用，褪色是不可接受的，因为它会引起客户投诉、保修索赔和过早更换。
根本原因几乎总是 紫外线（UV）辐射 来自阳光。褪色是通过两种通常同时发生的不同途径发生的：颜料降解和聚合物泛黄。
技术难度/为什么会发生
当高能 UV 光子撞击塑料部件时，它们会引发 光氧化。 UV 辐射会破坏化学键，形成自由基，并使这些自由基与氧发生反应。这会导致断链、分子量降低、表面开裂、变色、粉化和机械性能损失。退化是 累积且不可逆转.
颜料通过发色团产生颜色。 UV 光子可以破坏产生颜色的共轭双键系统，因此颜料失去吸收这些波长的能力。有机颜料如酞菁蓝、喹吖啶酮红和偶氮黄尤其容易受到影响；无机颜料通常更稳定，但仍需要验证。 TiO?可以降低UV渗透，但残余光活性仍可能产生攻击聚合物的自由基。
即使没有颜料降解，聚合物本身也会改变颜色。 PC 可以通过 Photo-Fries 重排变黄，PE 通过表面手性纳米结构变黄，ABS 通过丁二烯橡胶相的光氧化，PMMA 在 UV 曝光后通过高黄度指数变黄。
褪色很少是由一种机制引起的。聚合物变黄、颜料褪色，组合的色移可能比单独的任何一种效果更糟糕。褪色通常先于或伴随着粉化、失光和粉状氧化表面层。
为什么有些聚合物更脆弱
| 聚合物 | UV 灵敏度 | 褪色/泛黄风险 | 关键漏洞 |
|---|---|---|---|
| PP | 高的 | 高的 | 叔碳原子易被氧化 |
| PE | 中等的 | 缓和 | 表面手性结构导致泛黄 |
| ABS | 高的 | 非常高 | 不饱和丁二烯相光氧化 |
| PC | 中等的 | 缓和 | 照片炸薯条重排导致泛黄 |
| PMMA | 低-中 | 低且稳定 | 没有 UV 吸收剂也会变黄 |
| ASA | 低的 | 低的 | 丙烯酸酯橡胶是 UV 稳定的 |
DEYU 材料方向
DEYU 通常建议采用组合路线，而不是单一添加剂答案：UV-稳定颜料、UVA、HALS、模制零件上适当的聚合物选择和验证。
1. 选择正确的颜料系统
| 颜料类型 | UV稳定性 | 最佳使用 |
|---|---|---|
| 无机颜料（氧化铁、混合金属氧化物） | 出色的 | 长期户外、深色或土色 |
| 高性能有机物（酞菁、喹吖啶酮） | 好的 | 色彩鲜艳，具有 UV 保护 |
| 标准有机物（偶氮、常规） | 贫穷的 | 仅限室内或短期室外 |
| 炭黑 | 出色的 | 黑色部分；还提供UV屏蔽 |
2. 使用 UV 吸收器 (UVA)
UV 吸收器在 UV 光子到达聚合物或颜料之前拦截它们，并将有害能量转化为热量。彩色部件通常需要更高的 UVA 添加量，因为聚合物和颜料系统都需要保护。
3.添加受阻胺光稳定剂(HALS)
HALS 不吸收 UV 辐射。他们 清除自由基 在光氧化过程中形成并中断降解链反应。
4. 联合稳定剂的协同作用
UVA 拦截光子； HALS 捕获逃逸的自由基。这种由两部分组成的防御对于要求苛刻的户外应用非常重要。
5. 考虑聚合物选择
对于外观关键的户外部件，ASA 通常是首选，因为它用丙烯酸酯橡胶取代了 ABS 中对 UV 敏感的丁二烯相。对于成本敏感的半户外零件，UV 稳定的 ABS 或 PP 在 QUV 和真实零件验证后可能仍然合适。
客户调试/验证场景
户外标牌制造商使用带有有机红色颜料的 UV 稳定 ABS 和一个 UV 吸收剂，但没有使用 HALS。经过 12 个月的全面阳光照射后，红色区域褪色为粉红色，白色区域变黄，光泽度下降，表面变得暗淡和粗糙。
根本原因分析
| 观察 | 根本原因 |
|---|---|
| 红色褪成粉红色 | 有机红色颜料在UV下降解； UVA包装对颜料的保护不够 |
| 白色区域泛黄 | ABS 丁二烯相光氧化；没有HALS来清除自由基 |
| 光泽损失 | 表面光氧化侵蚀了光滑的表面层 |
纠正措施
| 问题 | 纠正措施 |
|---|---|
| 色素保护不足 | 增加UVA加载；考虑无机红色颜料 |
| 无自由基清除 | 添加HALS（0.3—.5%） |
| ABS漏洞 | 切换到 ASA 以获得优质户外外观 |
试验结果
| 公制 | 原创配方 | 修正配方 | 验收 |
|---|---|---|---|
| 2000h QUV 后的 ΔE | 4.8 | 1.5 | <3.0 |
| 保光性 | 45% | 82% | >70% |
| 表面泛黄 | 展示 | 没有任何 | 没有任何 |
| 现场通过率（24 个月） | 78% | 99% | >97% |
这是基于常见行业经验的复合验证场景。实际值取决于应用、地理位置、曝光角度和处理。

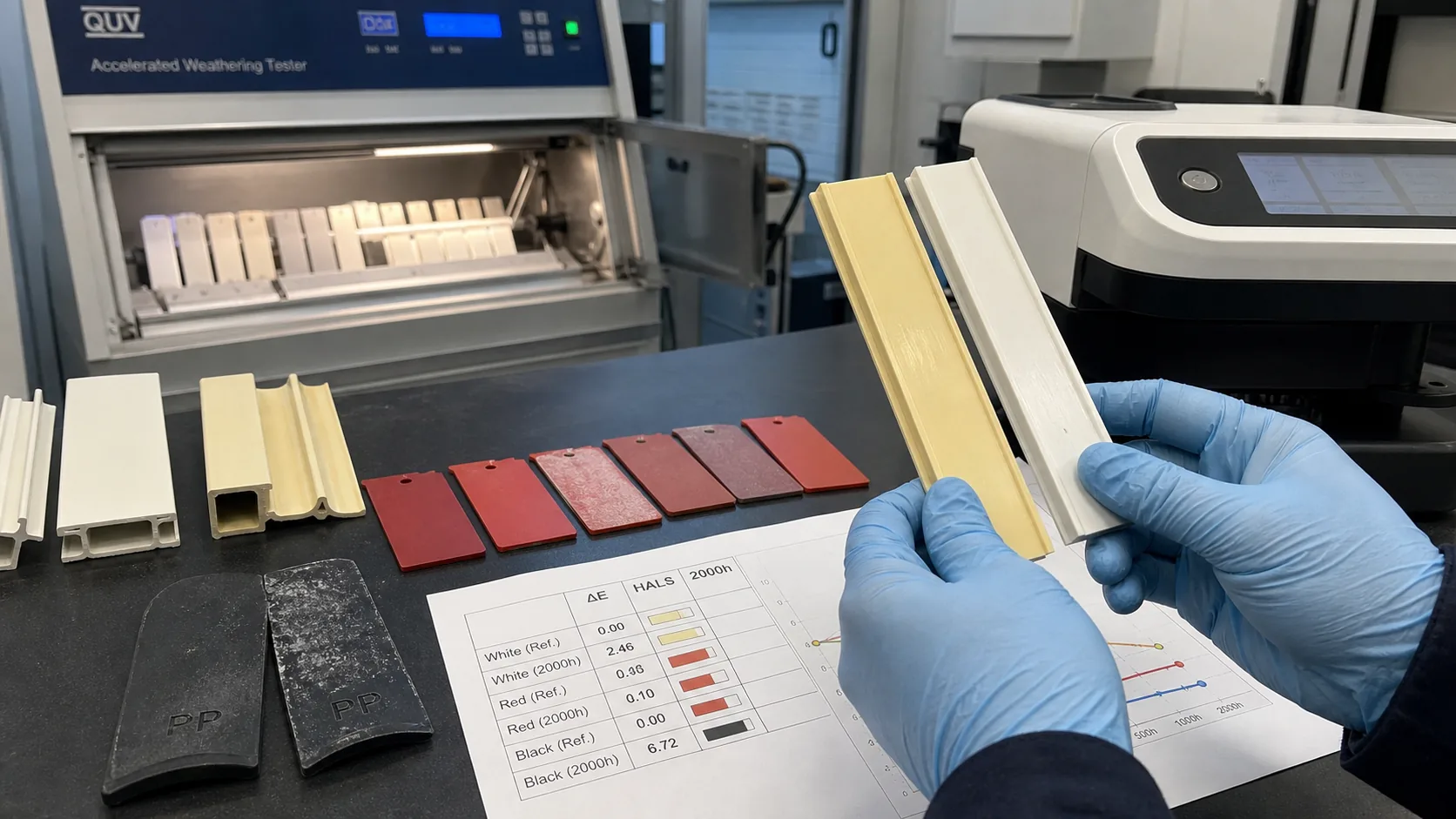

验证数据表
| 范围 | 测试方法 | 配方不佳 | 良好的配方 | 验收 |
|---|---|---|---|---|
| 2000h QUV 后颜色变化 (ΔE) | ASTM G154 | >4.0 | <2.0 | <3.0 |
| 保光性 | ASTM D523 | <50% | >75% | >70% |
| 黄变指数 | ASTM D1925 | >15 | <5 | <10 |
| 颜料保留 | 分光光度法 | <60% | >90% | >85% |
| 表面粉化 | ASTM D4214 | 3— | 0— | <2 |
结果解读
诊断褪色原因
| 症状 | 可能的主要原因 | 纠正措施 |
|---|---|---|
| 颜色褪色但不泛黄 | 颜料降解 | 增加UVA；改用更稳定的颜料 |
| 泛黄但保持颜色强度 | 聚合物黄变 | 添加HALS；考虑更多UV-稳定聚合物 |
| 既褪色又泛黄 | 组合颜料+聚合物降解 | 全套稳定剂包；考虑ASA |
| 某一表面褪色更严重 | UV 曝光不均匀 | UV屏蔽设计；使用 UV 稳定的所有表面 |
| 褪色前光泽损失 | 表面降解 | 添加HALS；增加表面保护 |
预防重点
| 优先事项 | 行动 | 对褪色的影响 |
|---|---|---|
| 1 | 使用UV-稳定颜料 | 防止色素降解 |
| 2 | 添加UV吸收剂（0.2—.5%取决于颜料） | 保护颜料和聚合物 |
| 3 | 添加HALS（0.3—.6%） | 清除自由基；防止泛黄 |
| 4 | 考虑 ASA 而不是 ABS | 消除丁二烯黄变 |
| 5 | 黑色零件使用炭黑 | 提供固有的 UV 屏蔽 |
适合的应用
| 应用 | 主要褪色风险 | 建议预防措施 |
|---|---|---|
| 汽车外饰件 | UV + 热循环 | ASA 或 PC/ASA + UVA + HALS |
| 户外标牌 | UV 曝光率高 | 无机颜料+UVA+HALS |
| 窗型材 | UV+水分 | 涂层 TiO?+ HALS |
| 户外家具 | UV+清洁剂 | HALS + UVA + 无机颜料 |
| 农业装备 | UV + 化学暴露 | 高性能有机物+全稳定剂 |
| 电信机柜 | UV + 热循环 | ASA 或 UV 稳定的 PC/ABS |
买家应提供什么
为了实现准确的防褪色，买家应提供目标颜色规格、颜料类型、允许的ΔE、气候区、阳光直射时间、零件方向、湿度、表面温度、使用寿命目标、机械要求、表面光洁度、加工方法、加工温度、停留时间、年产量和样品零件或图纸。
结论
户外塑料部件的褪色是由两种不同但通常同时发生的机制引起的： 色素降解 和 聚合物黄变。两者均由 UV 辐射驱动，并由热量和湿气加速。
要点
| 因素 | 对褪色的影响 |
|---|---|
| 颜料类型 | 有机颜料比无机颜料褪色快；选择至关重要 |
| UV吸收器加载 | 更高的添加量可以保护颜料；对于彩色部件来说必不可少 |
| HALS存在 | 防止聚合物黄变；对于长期颜色稳定性至关重要 |
| 聚合物选择 | ASA > PC/ABS > ABS 用于 UV 稳定性 |
| 协同作用 | UVA + HALS 组合在一起的性能优于单独使用的任何一个 |
最重要的规则很简单：颜色稳定性需要保护颜料和聚合物。 UV吸收剂保护颜料； HALS保护聚合物。 DEYU可以支持颜料选择、稳定剂包装设计、小批量验证和配方建议。
