DGK-ABS DD3C 稳定表面电阻数据表解读
DGK-ABS DD3C 的 数据表重点阅读，解释了每个 COA 值对于导电 ABS 零件的含义、石墨为何具有稳定的表面电阻以及如何在批量生产前验证材料。
买家兼工程师 FAQ
工程师经常询问的有关该材料路线的问题
有导电塑料要求的ABS可以用在哪里？
典型领域包括ESD托盘、电子外壳、固定装置、EMI零件和防静电物流零件。对于本文，DEYU 首先确认工作环境、壁厚、预期寿命以及 DGK-ABS DD3C 产品页面是否与零件几何形状匹配或需要配方调整。
ABS上“导电塑料”目标的主要性能指标有哪些？
重点关注表面电阻、体积电阻、分散均匀性、冲击强度和成型稳定性。买家应询问模制零件的数据，而不仅仅是颗粒数据，因为浇口位置、填料方向和厚度可能会改变最终值。
工程师在注塑或加工过程中应该注意什么？
对于ABS，实用的起始窗口是210-245°C熔体/50-80°C模具。避免填充剂用量过多，控制熔接线并验证模制部件的电阻。最终参数应遵循零件厚度、浇口设计和实际机器。
哪些细节可以帮助DEYU更准确地推荐DGK-ABS DD3C产品页面？
发送当前树脂或牌号、图纸或照片、壁厚、年数量、目标标准、失效模式和所需颜色。如果参考等级已通过一项测试但在生产中失败，请包括两个数据集。
如需精确推荐，请与 DEYU 分享零件图、基础树脂、目标性能、加工方法和测试标准。
相关DEYU参考文献： DGK-ABS DD3C产品页面 和 导电ABS应用指南.
如何阅读 DGK-ABS DD3C 数据表
本文采用数据表读取方式。它将表面电阻、机械保持力、加工窗口和客户验证结果连接到一个材料选择逻辑中，而不是将 COA 视为一系列孤立的数字。
对于导电 ABS，读取的第一个数字不是拉伸强度或 MFR。第一个检查点是电阻率范围是否与零件的 ESD 风险相匹配。 DGK-ABS DD3C 位于 10³-10⁴ Ω/sq，因此该材料应作为永久导电 ABS 改性材料进行评估，而不是作为临时抗静电 ABS 等级。
第二个检查点是石墨加载后机械数据是否仍然足够。弯曲强度、弯曲模量、拉伸强度、伸长率和冲击强度应一起阅读。 A 的拉伸值预计低于标准 ABS；实际问题是模制外壳、盖子或固定装置是否仍能通过组装、跌落、螺丝凸台和尺寸检查。
第三个检查点正在处理。在 90°C 下干燥 3-4 小时、注射温度在 225-235°C 左右以及模具温度在 50-80°C 左右都不是装饰性数据。他们解释了为什么在批量生产之前必须在客户自己的模具上验证电阻稳定性、表面质量和废品率。
背景/问题
丙烯腈丁二烯苯乙烯（ABS）是世界上使用最广泛的工程热塑性塑料之一。全球 ABS 市场约为 10.69 万吨 2025 预计将以 CAGR 至 3.30% 至 2035. 的速度增长 在该市场中，仅抗静电 ABS 树脂的估值为 USD 1.19 亿 2024 在电子、汽车和包装行业不断增长的需求的推动下，预计 2032, 的规模将达到 USD 1.74 十亿。
问题：标准ABS是优良的电绝缘体，表面电阻率高于10¹⁴ Ω/sq。在电子制造环境中，静电荷会积聚在 ABS 外壳、盖子和元件载体上，从而吸引灰尘、污染敏感元件，并有静电放电 (ESD) 损坏的风险。对于软盘驱动器、传真机和 VCR 盒式磁带外壳等敏感电子设备的处理和运输应用，这会带来严重的质量和可靠性风险。
解决方案: DGK-ABS DD3C 是 石墨填充导电 ABS 改性材料 提供稳定、永久的表面电阻率 10³–10⁴ Ω/sq 范围。与依赖湿度并随时间消耗的迁移性抗静电添加剂不同，石墨填充改性材料提供 永久导电性 不会因处理、清洁或环境变化而降解。
ABS中石墨作为导电填料已得到充分研究：研究表明石墨可以显着提高复合体系的导电能力。当石墨体积分数为 13.21%–16.36% 时，ABS/石墨复合材料的 DC 电阻率急剧下降六个数量级，表明存在电渗流。
技术难点/为什么石墨填充ABS需要精心配制
渗透挑战
在石墨填充的 ABS 中实现稳定的电导率需要创建一个 渗透网络 整个聚合物基体中的石墨颗粒。石墨颗粒必须足够接近，以允许电子隧道或直接接触，从而形成连续的导电路径。
对于石墨填充的 ABS，渗透阈值通常发生在 13–16 vol% 石墨含量。低于该阈值，复合材料表现为绝缘体。高于该值，电导率急剧增加（通常增加几个数量级），但机械性能开始发生变化。
石墨与炭黑：填料的权衡
对于某些导电 ABS 应用，石墨比炭黑具有明显的优势：
| 方面 | 石墨填充 ABS | 炭黑填充 ABS |
|---|---|---|
| 导电机理 | 板状颗粒形成网络 | 球形聚合体形成网络 |
| 渗透阈值 | 13–16 体积% | 8–20重量% |
| 表面电阻率 | 10³–10⁴ Ω/sq（稳定） | 10³–10⁵ Ω/sq（可能有所不同） |
| 机械冲击 | 中等（拉伸强度下降至 9 wt% 以上） | 显着（强度受损） |
| 分散 | 需要仔细配制 | 完善的复合路线 |
| 表面质量 | 总体不错 | 可能受到结块的影响 |
炭黑填充的ABS复合材料可以实现优异的电气性能，电导率高达10⁻¹ S/m，但其 机械强度常常受到损害。石墨填充改性材料提供了不同的平衡——稳定的电导率和在优化负载下更好地保留机械性能。
研究表明，ABS/石墨复合材料的拉伸强度增加至约 6 重量% 石墨 然后在较高的填料含量下下降。 DGK-ABS DD3C 在优化的负载范围内配制，以平衡电导率与机械完整性。
处理灵敏度
导电 ABS 改性材料是 处理敏感。 ABS 和石墨都会吸收水分，从而影响导电性和机械性能。 烘干 去除水分并提高导电性和拉伸强度。 DGK-ABS DD3C 需要在处理前在 90°C 下干燥 3–4 小时。
表面电阻率稳定性
DGK-ABS DD3C的主要优势是 稳定的表面电阻率 (10³–10⁴ Ω/sq)。与表面涂层或迁移抗静电系统不同，石墨填充改性材料不依赖于：
湿度 — 在干燥环境中性能不会下降
表面状况 — 磨损暴露出新鲜的导电材料
添加迁移 — 导电网络是永久性的
打扫 — 电导率不受溶剂或清洁剂的影响
DEYU 材料方向 — DGK-ABS DD3C
DGK-ABS DD3C 是 石墨填充导电 ABS 改性材料 专为需要 10³–10⁴ Ω/sq 范围内稳定、永久表面电阻率的应用而设计。
主要设计特点
| 特征 | 益处 |
|---|---|
| 石墨导电网络 | 稳定的表面电阻率 10³–10⁴ Ω/sq — 与湿度无关 |
| ABS基础树脂 | 良好的抗冲击性、表面质量和加工性能 |
| 优化的石墨负载 | 平衡电导率与机械性能 |
| 永久导电 | 无迁移添加剂——性能不会随着时间的推移而降低 |
| 黑色 | ESD 应用的标准外观 |
| 可注塑 | 标准ABS加工条件 |
目标应用
DGK-ABS DD3C 专为需要稳定的 ESD 保护的电子外壳和组件应用而设计：
软盘驱动器外壳 — 保护敏感磁性介质免受 ESD 的侵害
传真机组件 — 防止静电相关的进纸和电子问题
VCR 盒式外壳 — 保护记录介质和电子设备
通用电子外壳 — 稳定的表面电阻率至关重要
参考产品数据

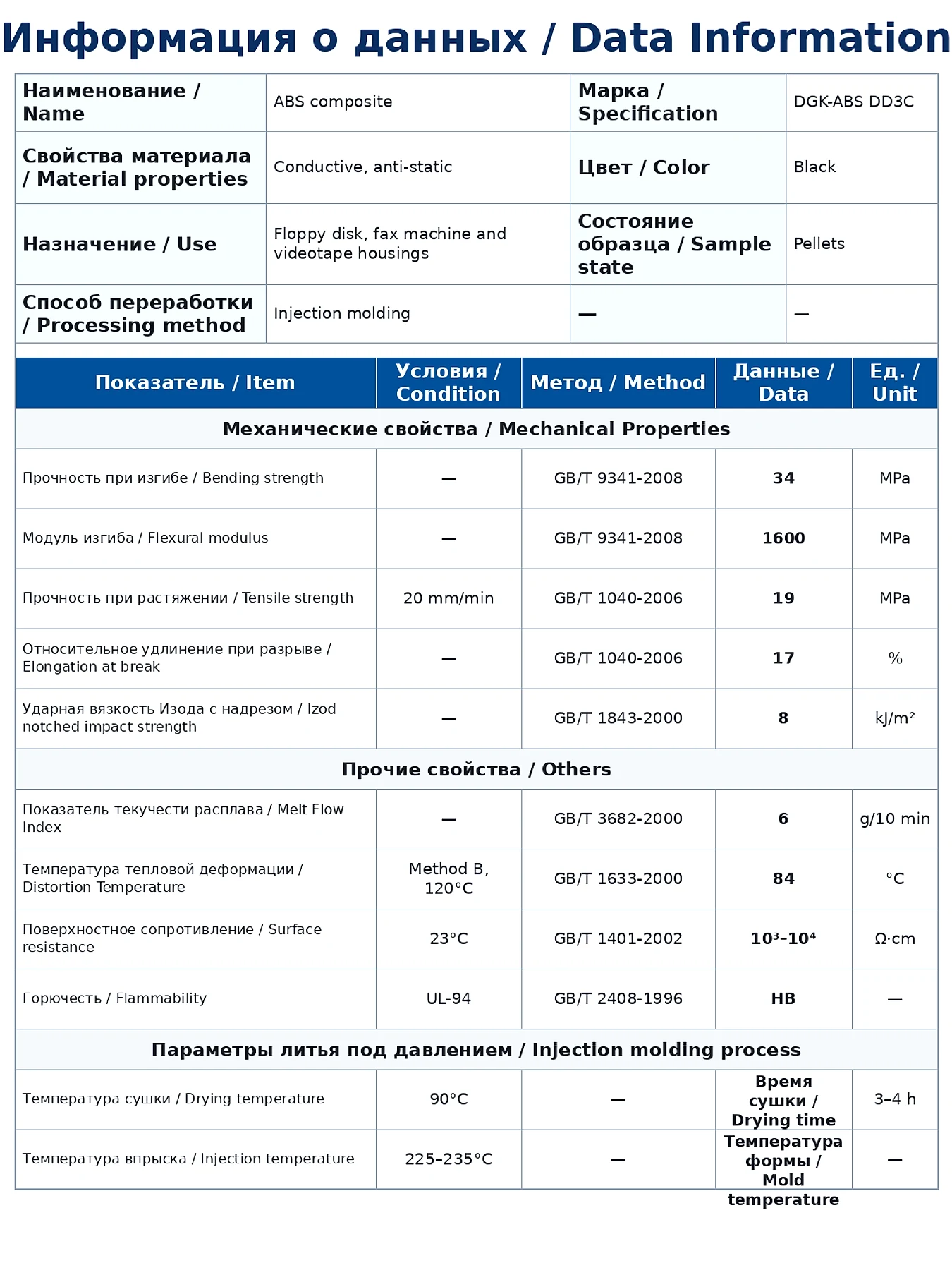

DGK-ABS DD3C — 分析证书
| 性能项目 | 测试方法 | DGK-ABS DD3C | 单位 |
|---|---|---|---|
| 一般信息 | |||
| 姓名 | — | ABS 改性材料 | — |
| 规格 | — | DGK-DD3C | — |
| 材料特性 | — | 导电、防静电 | — |
| 颜色 | — | 黑色的 | — |
| 形式 | — | 颗粒/颗粒 | — |
| 典型应用 | — | 软盘驱动器、传真机、VCR 盒式磁带外壳 | — |
| 加工方式 | — | 注塑成型 | — |
| 机械性能 | |||
| 弯曲强度 | GB/T9341-2008 | 34 | MPa |
| 弯曲模量 | GB/T9341-2008 | 1600 | MPa |
| 拉伸强度（20mm/分钟） | GB/T1040-2006 | 19 | MPa |
| 断裂伸长率 | GB/T1040-2006 | 17 | % |
| 悬臂梁缺口冲击强度 | GB/T1843-2000 | 8 | 千焦/平方米 |
| 其他物业 | |||
| 熔体流动速率（220°C/10kg） | GB/T3682-2000 | 6 | g/10分钟 |
| 热变形温度（B法、120°C） | GB/T1633-2000 | 84 | °C |
| 表面电阻率 (23°C) | GB/T1401-2002 | 10³–10⁴ | Ω·cm |
| 易燃 | UL-94 / GB/T2408-1996 | HB | — |
主要属性解释
表面电阻率（10³–10⁴ Ω·cm)：这使 DGK-ABS DD3C 牢牢地处于 导电的 类别。该材料可快速消散静电，使其适用于 ESD 敏感的电子处理应用。电阻率稳定，不依赖于湿度或表面状况。
弯曲强度（34 MPa）：导电 ABS 改性材料具有良好的弯曲强度。石墨负载经过优化，可保持机械完整性，同时实现目标电导率。
弯曲模量 (1600 MPa)：典型用于填充的 ABS 改性材料。该模量为外壳和外壳应用提供良好的刚度，同时保持一定的灵活性。
拉伸强度（19 MPa）：与未填充的 ABS（通常为 40–50 MPa）相比，石墨负载降低了拉伸强度，但这在导电 ABS 改性材料的预期范围内。研究表明，ABS/石墨复合材料的拉伸强度在填料含量较高时会下降，DGK-ABS DD3C 的配方就是为了平衡这种权衡。
断裂伸长率 (17%)：与未填充的 ABS（通常为 50–100+%）相比减少，这是石墨负载的预期结果。这表明该材料的刚性较高，延展性较差，适用于柔性不是主要要求的住房应用。
热变形温度(84°C)：适合大多数电子外壳应用。零件在使用和组装过程中可以承受适度的热暴露。
熔体流动速率 (6 g/10min)：良好的流动特性，适合复杂几何形状的注塑成型。
推荐加工参数
| 范围 | DGK-ABS DD3C |
|---|---|
| 干燥温度 | 90°C |
| 干燥时间 | 3–4小时 |
| 注塑温度 | 225–235°C |
| 模具温度 | 50–80°C（ABS 的典型值） |
重要提示:
干燥是 基本的 — 水分影响电导率和机械性能
实际加工参数可能需要根据具体机器、模具设计和零件几何形状进行调整
以上数值为实验室参考值——建议进行生产规模验证
客户调试/验证场景
验证场景：电子元件制造商 — 软盘驱动器外壳中与静电相关的故障
背景： 一家使用标准 ABS 生产软盘驱动器外壳的电子制造商报告称，在组装和测试过程中，外壳上积聚的静电荷将灰尘吸引到磁读/写头上。这导致读/写错误和现场故障率约为 5%。由于静电吸附，外壳也很难在自动化装配设备中处理。
制造商评估了 DEYU DGK-ABS DD3C 的外壳应用，跟踪表面电阻率、灰尘附着力和装配良率。
试验方案：
| 范围 | 细节 |
|---|---|
| 试用数量 | 2,000外壳 |
| 月产量 | 50,000外壳 |
| 材料 | DGK-ABS DD3C |
| 加工方法 | 注塑成型 |
| 烘干 | 3–4 小时 90°C |
| 熔融温度 | 225–235°C |
| 目标表面电阻率 | <10⁶ Ω/sq |
| 测试方法 | GB/T1401-2002 |
| 测量地点 | 每个外壳的 5 位置 |
验证数据：
| 公制 | 标准 ABS（控制） | DEYU DGK-ABS DD3C |
|---|---|---|
| 表面电阻率 | >10¹⁴ Ω/sq | 10³–10⁴ Ω/sq |
| 静电（处理后） | 2,000–5,000 V | <100 V |
| 外壳表面有灰尘颗粒 | 大量积累 | 最小——视觉上干净 |
| 读/写错误（组装测试） | 3.5% | <0.5% |
| 现场故障率 | 5% | <1% |
| 装配合格率 | 92% | 98% |
| 成型废品率 | 2.8% | 3.5% |
| 表面质量 | 出色的 | 好的 |
试用后的方向：
DGK-ABS DD3C 表现出与 10³–10⁴ Ω/sq 相同的稳定表面电阻率，消除了外壳上的静电荷积累。灰尘附着明显减少，读/写错误从3.5%下降到<0.5%。现场故障率从5%提高到<1%。
确定了需要进一步完善的领域：
DGK-ABS DD3C 需要干燥（90°C 的 3–4 小时），这增加了一个工艺步骤 - DEYU 建议评估预干燥材料供应选项
观察到成型废品率略高（3.5% 与 2.8%）——DEYU 正在优化加工窗口以提高产量
材料为黑色，这对于功能重于美观的应用来说是可以接受的
正在监测存储条件下的长期（>12 个月）电阻率稳定性
结果解读：
此验证场景说明了石墨填充导电 ABS 的关键优势： 稳定、永久的表面电阻率 消除与静电相关的故障。 10³–10⁴ Ω/sq 电阻率可提供快速静电耗散，而不会产生可能导致带电器件模型 (CDM) 风险的过度导电表面。
装配合格率的 6 提高（从 92% 到 98%）以及现场故障从 5% 到 <1% 的减少，证明了电子外壳应用转换为 DGK-ABS DD3C 的商业价值。
适合的应用
| 应用 | 为什么DGK-ABS DD3C适合 |
|---|---|
| 软盘驱动器外壳 | 稳定的 10³–10⁴ Ω/sq 电阻率可保护敏感磁性介质 |
| 传真机组件 | 防止静电相关的进纸和电子问题 |
| VCR 盒式外壳 | 保护记录介质和敏感电子设备 |
| 电子产品外壳 | 对敏感元件的永久 ESD 保护 |
| 电脑周边外壳 | 静态控制而不牺牲 ABS 加工性能 |
| 仪表板和边框 | 表面质量+ESD保护 |
| ESD-安全生产夹具 | 尺寸稳定性+永久导电性 |
| 元件装运托盘 | ESD 敏感部件的表面电阻率 <10⁶ |
DGK-ABS DD3C 特别适合以下应用：
稳定的表面电阻率 (10³–10⁴ Ω/sq) 为必填项
永久ESD保护 需要（不依赖于湿度或表面涂层）
良好的机械性能 需要（34 MPa 弯曲强度，1600 MPa 模量）
标准ABS加工 是所期望的
比较：DGK-ABS DD3C 与其他导电 ABS 方法
| 方面 | DGK-ABS DD3C（石墨） | 炭黑导电ABS | 迁移型抗静电ABS |
|---|---|---|---|
| 表面电阻率 | 10³–10⁴ Ω/sq（稳定） | 10³–10⁵ Ω/sq（可能有所不同） | 10⁹–10¹² Ω/sq（取决于湿度） |
| 湿度依赖性 | 没有任何 | 没有任何 | 高的 |
| 持久性 | 永恒的 | 永恒的 | 随着时间的推移而耗尽 |
| 机械性能 | 良好（34 MPa 弯曲） | 中等至良好 | 优秀（未填） |
| 表面质量 | 好的 | 良好（分散性良好） | 出色的 |
| 成本 | 缓和 | 低-中度 | 低-中度 |
| 典型应用 | 电子外壳，ESD 组件 | ESD通用零件 | 临时ESD包装 |
买家应提供什么
为了确保针对您的特定应用正确评估和验证 DGK-ABS DD3C，请向 DEYU 提供以下信息：
| 所需信息 | 为什么它很重要 |
|---|---|
| 零件图/3D模型 | 确定壁厚、流动长度、浇口位置——影响模具设计和填料方向 |
| 目标表面电阻率范围 | 定义 DD3C (10³–10⁴ Ω/sq) 是否适合您的应用 |
| 应用类型 | 外壳、组件、固定装置或包装——决定机械和表面要求 |
| 加工方法 | 注塑成型（主要）—确定参数建议 |
| 工作温度范围 | 验证 HDT (84°C) 是否满足应用要求 |
| 环境暴露 | 化学品、UV、清洁剂——影响稳定剂要求 |
| 处理频率（周期） | 确定是否需要永久导电性与临时解决方案 |
| 当前材料和失效模式 | 帮助诊断 DD3C 是否解决了特定问题 |
| 月/年产量 | 确定定制配方的商业可行性和潜力 |
| 监管要求 | RoHS、REACH—影响合规性验证 |
结论
DGK-ABS DD3C 是 石墨填充导电 ABS 改性材料 提供稳定、永久的表面电阻率 10³–10⁴ Ω/sq 范围，同时保持机械性能和可加工性，使 ABS 成为电子外壳应用的首选材料。
主要规格：
表面电阻率：10³–10⁴ Ω/sq（导电，稳定）
弯曲强度：34 MPa
弯曲模量：1600 MPa
拉伸强度：19 MPa
断裂伸长率：17%
HDT: 84°C
MFR: 6 g/10min
加工工艺：注塑
主要优点：
稳定、永久的导电性 — 10³–10⁴ Ω/sq，与湿度无关
石墨导电网络 — 可靠的 ESD 保护，无需迁移添加剂
良好的机械性能 — 34 MPa 弯曲强度，1600 MPa 模量
标准ABS加工 — 熟悉的注塑参数
目标应用：软盘驱动器、传真机、VCR 盒式磁带外壳以及需要稳定 ESD 保护的通用电子设备外壳。
电子元件试验的验证数据表明，DGK-ABS DD3C 将静电电荷从 2,000–5,000V 减少到 <100V，将读/写错误从 3.5% 减少到 <0.5%，并将现场故障率从 5% 提高到 <1%。
对于需要稳定、永久的 ESD 保护以及熟悉的 ABS 特性的应用， DGK-ABS DD3C 提供了经过验证的可靠解决方案。
DEYU可以为工艺优化和厂内测试提供小批量验证数量。请联系 DEYU 的技术团队，提供您的零件图纸、性能要求和产量，以获得定制材料推荐。
