用于 ESD 外壳、盖子和固定装置的导电 ABS 改性材料

背景/问题

丙烯腈丁二烯苯乙烯 (ABS) 是电子、汽车和工业应用中使用最广泛的工程热塑性塑料之一。其组合为 良好的抗冲击性、表面光泽度、 尺寸稳定性、电镀能力和适中的成本 使其成为外壳、盖子和结构部件的经典材料选择。从打印机和复印机外壳到仪表板边框和商用机器外壳，ABS 在我们周围的产品中随处可见。

然而， 未改性的 ABS 是一种优异的电绝缘体。标准ABS的表面电阻率高于10¹⁴ Ω，是一种不能消散静电荷的高绝缘材料。在电子制造环境中，这会产生一个严重的问题：静电积聚在 ABS 外壳、盖子和固定装置上，吸引灰尘、污染敏感组件，并有可能因静电放电 (ESD) 损坏昂贵的电子产品。

工程挑战 是使 ABS 永久静电耗散或导电，而不牺牲机械性能、表面质量和可加工性，这些使 ABS 成为这些应用的首选材料。导电 ABS 改性材料通过加入导电填料来解决这个问题——最常见的是 炭黑、碳纤维或不锈钢纤维—进入 ABS 矩阵。

在电子和汽车行业对设备外壳、EV电池外壳、仪表板和精密包装需求不断增长的推动下，全球防静电ABS树脂市场正在稳步增长。在这个市场中，导电 ABS 改性材料是需要以下应用的首选解决方案 永久、不受湿度影响的 ESD 保护 具有ABS熟悉的加工和机械特性。

技术难点/为什么导电ABS需要精心配制

渗透挑战

在 ABS 中实现永久导电性需要创建一个 渗透网络 整个聚合物基体中的导电填料颗粒。填料颗粒必须足够接近，以允许电子隧道或直接接触，从而形成连续的导电路径。

为了 炭黑填充 ABS，文献表明至少 8 wt% 炭黑填料 通常需要实现渗透。而ABS/炭黑复合材料可实现优异的电气性能，电导率高达10⁻¹ S/m， 机械强度常常受到损害。这是导电 ABS 配方的基本权衡：实现导电性需要足够的填料负载，但填料含量的每次增量都会影响抗冲击性、伸长率和表面质量。

填料类型的权衡

不同的导电填料具有不同的性能平衡：

填料类型	导电机理	典型负载	机械冲击	成本
炭黑	渗滤网络	8–20重量%	冲击力和伸长率适度降低	低的
碳纤维	直接联系网络	8–20重量%	增加刚度，减少伸长率	缓和
不锈钢纤维	金属接触网	7–15重量%	韧性保持性好，EMI屏蔽	高的

炭黑是最常见且最具成本效益的选择。碳纤维增强等级提供更高的模量和优异的导电性，使其适用于需要刚度和 ESD 保护的应用。除了 ESD 保护之外，不锈钢纤维等级还提供 EMI 屏蔽能力。

处理灵敏度

导电 ABS 改性材料是 处理敏感。根据熔体温度、注射压力、模具温度和冷却速率，相同的改性材料可以产生不同的电阻率值。 ABS 和导电炭黑都会吸收水分，从而影响改性材料的性能。 烘干 去除水分并提高导电性和拉伸强度。

表面质量注意事项

对于外壳和盖子， 表面质量 很关键。导电填料（尤其是炭黑）如果分散不当，会影响表面光泽和外观。精心配制的导电 ABS 改性材料可保持良好的表面光洁度，同时提供可靠的 ESD 保护。

DEYU 材料方向

DEYU 提供一系列导电 ABS 改性材料，专为跨多个性能级别的电子外壳、盖子和固定装置而设计。

相关 DEYU 导电 ABS 参考资料： DGK-ABS KJD678R-BZ 导电 ABS 和 DGK-ABS DD3C 石墨导电 ABS.

平台 1：DGK-ABS KJD678R-BZ — 炭黑导电 ABS

DGK-ABS KJD678R-BZ 是 炭黑填充导电 ABS 改性材料 经过长期的市场使用验证。它代表了DEYU在导电性和机械性能之间的优化平衡。

主要设计特点:

优化炭黑负载 — 实现目标电导率，同时最大限度地减少机械性能的降低

永久导电 — 与湿度或表面状况无关

良好的冲击保持力 — 尽管含有导电填料，仍保持 ABS 韧性

表面质量 — 可见外壳和盖子具有良好的光泽度和外观

可注塑 — 标准ABS加工条件

平台 2：DGK-ABS DD3C — 石墨导电 ABS

DGK-ABS DD3C 是 石墨填充导电 ABS 改性材料 专为需要稳定电导率和良好机械性能的应用而设计。

主要设计特点:

石墨导电网络 — 提供稳定的静电耗散

保护敏感电子设备 — 防止可能导致损坏或干扰的静电积累

保留 ABS 可加工性 — 保持了ABS的处理优势

结构应用 — 适用于同时需要 ESD 保护和机械完整性的零件

平台 3：DGK-ABS 阻燃 V0 — 导电 + 阻燃 ABS

对于同时需要 ESD 保护和阻燃性的应用，DEYU 提供 导电 ABS，具有 UL94 V-0 等级.

主要设计特点:

UL94 V-0 阻燃 — 满足严格的消防安全要求

稳定的电导率 — 保持 ESD 保护，同时提供阻燃性

双重保护 — 电气、通讯设备“防静电+防火”

可注塑 — 适用于标准ABS加工

平台 4：DGK-ABS KJD890TM — 透明防静电 ABS

对于需要静态控制透明度的应用，DEYU 提供 DGK-ABS KJD890TM，透明抗静电ABS改性材料。

主要设计特点:

高分子永久抗静电剂 — 在基材内形成亚微观导电网络

低可见光散射 — 保持透明度，同时提供静电耗散

永久导电 — 与迁移到表面并取决于湿度的小分子抗静电剂不同

适用于仪表板、中控台和汽车显示屏边框

参考产品数据

DGK-ABS 系列 — 导电 ABS 改性材料

性能项目	测试方法	DGK-ABS KJD678R-BZ（炭黑）	DGK-ABS DD3C（石墨）	DGK-ABS FR V0（阻燃）
基体树脂	—	ABS	ABS	ABS
修改路线	—	炭黑填充	石墨填充	炭黑+FR套餐
加工方式	—	注塑成型	注塑成型	注塑成型
颜色	—	黑色的	黑色的	黑色的
表面电阻率	ASTM D257 / ANSI/ESD STM11.11	10⁴–10⁶ Ω/sq	10⁴–10⁶ Ω/sq	10⁴–10⁶ Ω/sq
拉伸强度	ASTM D638	35–45 MPa	35–45 MPa	30–40 MPa
弯曲模量	ASTM D790	2000–2500 MPa	2000–2500 MPa	2200–2700 MPa
缺口冲击强度（悬臂梁）	ASTM D256	80–150 J/m	80–150 J/m	60–100 J/m
热变形温度	ASTM D648	85–95°C	85–95°C	80–90°C
易燃	UL94	HB	HB	V-0
典型应用	—	ESD 外壳、盖子、固定装置	ESD部件、结构件	电气外壳、通讯设备

值是典型范围，不保证最小值或最大值。

DGK-ABS KJD890TM — 透明防静电 ABS

性能项目	测试方法	DGK-ABS KJD890TM
基体树脂	—	透明ABS
修改路线	—	永久性抗静电剂
加工方式	—	注塑成型
颜色	—	透明的
表面电阻率	ASTM D257	10⁸–10¹⁰ Ω/sq
透明度	视觉的	保持良好的清晰度
典型应用	—	仪表板、显示屏边框、透明 ESD 盖

值是典型范围，不保证最小值或最大值。

客户调试/验证场景

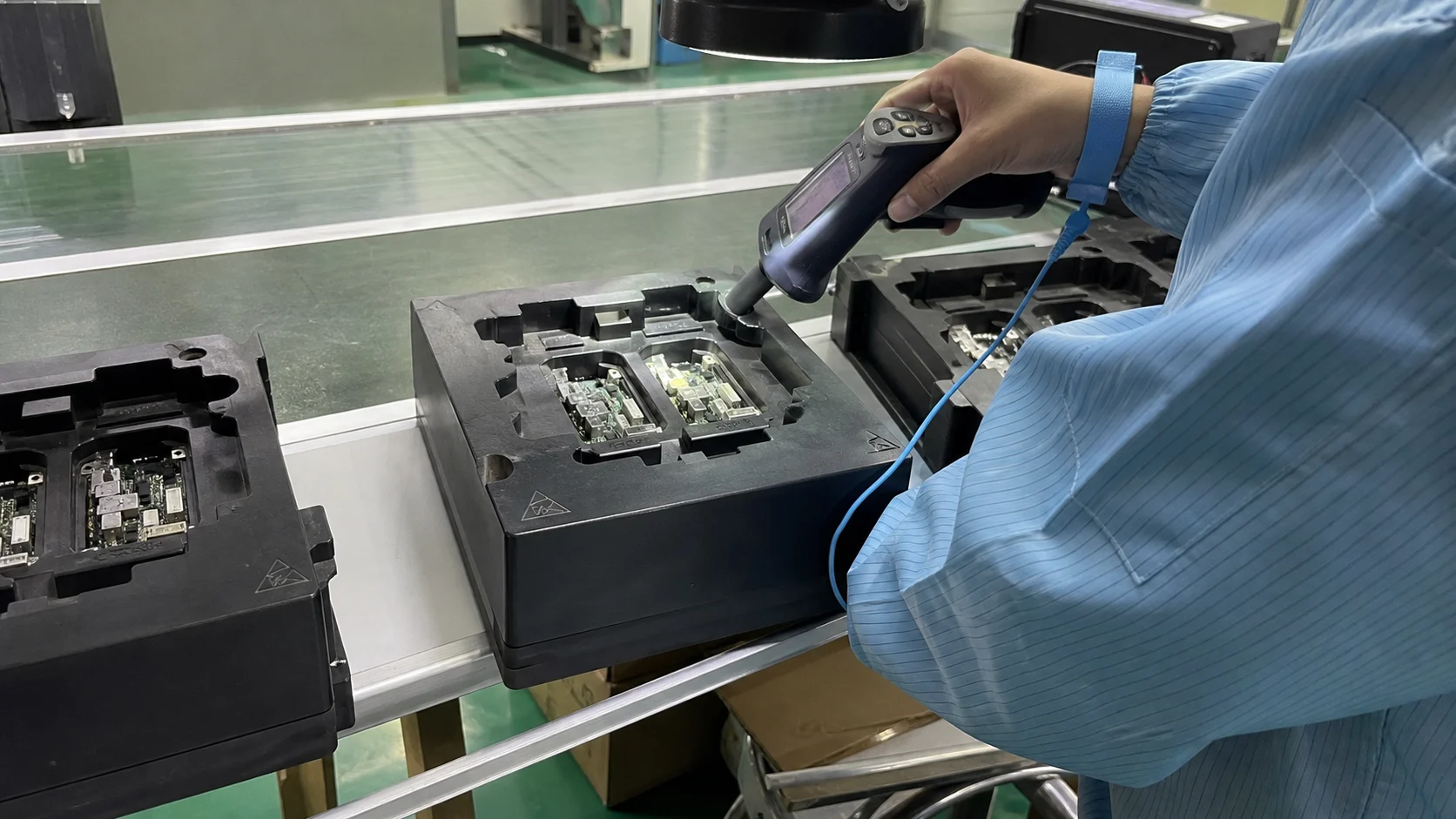

验证场景：电子制造商 — 固定装置和外壳 ESD 故障

背景： 一家生产消费电子产品的电子制造商正在使用标准 ABS 来生产夹具和原型外壳。在组装过程中，固定装置上的静电荷积累会导致敏感的 PCB 组件吸附灰尘，从而导致与污染相关的故障。此外，在处理损坏的组件期间会发生 ESD 事件，装配线上的故障率约为 6%。

制造商评估了 DEYU DGK-ABS KJD678R-BZ 的生产夹具和外壳应用，跟踪表面电阻率、灰尘附着力和装配良率。

试验方案：

范围	细节
试用数量	500 固定装置 + 1,000 外壳盖
月产量	5,000 固定装置 / 10,000 外壳
材料	DGK-ABS KJD678R-BZ
加工方法	注塑成型
烘干	3–4 小时 80–90°C
熔融温度	220–240°C
模具温度	50–70°C
目标表面电阻率	<10⁶ Ω/sq
测试方法	ASTM D257 / ANSI/ESD STM11.11
测量地点	每个零件的 5 位置

验证数据：

公制	标准 ABS（控制）	DEYU DGK-ABS KJD678R-BZ
表面电阻率	>10¹⁴ Ω/sq	10⁴–10⁵ Ω/sq
静电（处理后）	2,000–5,000 V	<100 V
每平方厘米灰尘颗粒（100 循环后）	25–40	3–6
ESD相关元件损坏	6%	<0.5%
装配合格率	91%	98.5%
成型废品率	2.5%	3.2%
表面质量（光泽/外观）	出色的	好的
字段返回（ESD 相关）	3%	<0.5%

试用后的方向：

DGK-ABS KJD678R-BZ 表现出快速的静电耗散，将表面电荷从 2,000–5,000V 减少到 <100V。灰尘堆积减少了大约 85%，与 ESD 相关的组件损坏从 6% 下降到 <0.5%。装配合格率从91%提高到98.5%。

确定了需要进一步完善的领域：

DGK-ABS KJD678R-BZ 需要干燥（80–90°C 的 3–4 小时），这增加了一个工艺步骤 - DEYU 建议评估预干燥材料供应选项

观察到成型废品率略高（3.2% 与 2.5%）——DEYU 正在优化加工窗口以提高产量

表面光泽度略低于标准 ABS——对于功能重于美观的应用来说是可以接受的

结果解读：

此验证场景说明了之间的直接联系 表面电阻率和制造质量。标准 ABS 的电阻率为 >10¹⁴ Ω/sq，保留的静电荷充当“灰尘磁铁”，吸引空气中的颗粒并造成 ESD 损坏。 DGK-ABS KJD678R-BZ，电阻率为10⁴-10⁵ Ω/sq，可快速消散电荷，消除灰尘吸附效应，保护敏感元件。

装配合格率的 7.5 个百分点的提高（从 91% 到 98.5%）以及现场回报从 3% 到 <0.5% 的减少，证明了在电子处理应用中转换为导电 ABS 的商业价值。

适合的应用

外壳和外壳

应用	推荐等级	关键要求
电子设备外壳	DGK-ABS KJD678R-BZ	表面电阻<10⁶+外观良好
打印机和复印机盖	DGK-ABS KJD678R-BZ	ESD防护+表面质量
商用机外壳	DGK-ABS KJD678R-BZ	尺寸稳定性+导电性
仪表板边框	DGK-ABS KJD890TM	透明+静电控制
电气外壳组件	DGK-ABS FR V0	阻燃+导电

固定装置和工装

应用	推荐等级	关键要求
生产装配治具	DGK-ABS KJD678R-BZ	永久导电+耐用
测试和检验夹具	DGK-ABS KJD678R-BZ	尺寸稳定性+ESD保护
硬盘驱动器和内存固定装置	DGK-ABS KJD678R-BZ	低颗粒产生+导电性
工作表面和搬运工具	DGK-ABS KJD678R-BZ	静电控制+机械强度

包装及运输

应用	推荐等级	关键要求
ESD 装运托盘	DGK-ABS KJD678R-BZ	表面电阻率<10⁶+抗冲击性
IC包装管	DGK-ABS KJD678R-BZ	精密尺寸+导电率
元件存放架	DGK-ABS KJD678R-BZ	结构完整性+ESD保护

DGK-ABS 改性材料特别适合以下应用：

永久ESD保护 是必需的（不依赖于湿度或表面涂层）

良好的机械性能 需要（抗冲击性、刚度、尺寸稳定性）

表面质量 事项（可见的外壳和盖子）

标准ABS加工 是理想的（使用熟悉的参数进行注塑成型）

推荐的加工指南

范围	DGK-ABS KJD678R-BZ	DGK-ABS DD3C	DGK-ABS FR V0
干燥温度	80–90°C	80–90°C	80–90°C
干燥时间	3–4小时	3–4小时	3–4小时
熔体温度	220–240°C	220–240°C	210–230°C
模具温度	50–70°C	50–70°C	50–70°C
注射压力	中高	中高	中等的

重要提示：

干燥是 基本的 对于导电 ABS 改性材料 - 水分会影响电导率和机械性能

实际加工参数可能需要根据具体机器、模具设计和零件几何形状进行调整

以上数值为实验室参考值——建议进行生产规模验证

买家应提供什么

为了确保为您的导电 ABS 应用选择正确的材料，请向 DEYU 提供以下信息：

所需信息	为什么它很重要
零件图/3D模型	确定壁厚、流动长度、浇口位置——影响模具设计和填料方向
目标表面电阻率范围	定义导电 (<10⁶) 与耗散 (10⁶–10⁹) 与抗静电 (10⁹–10¹²) 要求
应用类型	外壳、盖子、固定装置或包装——确定机械和表面要求
加工方法	注塑（主要）、挤出或热成型——决定牌号选择
工作温度范围	影响 HDT 要求
环境暴露	化学品、UV、清洁剂——影响稳定剂要求
阻燃要求	UL94 V-0、V-1、V-2 或 HB—确定是否需要 FR 等级
透明度要求	如果需要透明度，则需要KJD890TM或类似等级
表面质量/外观要求	影响填料选择和分散要求
当前材料和失效模式	帮助诊断导电 ABS 是否解决了特定问题
月/年产量	确定定制配方的商业可行性和潜力
监管要求	RoHS、REACH、UL—影响合规性验证

结论

导电 ABS 改性材料弥补了 ABS 优异的机械性能、表面质量和可加工性与电子制造中对 ESD 安全材料的需求之间的差距。炭黑、碳纤维、石墨和特种填料系统之间的选择取决于具体的应用要求：导电水平、机械性能、表面质量、阻燃性和成本目标。

DEYU的推荐解决方案：

DGK-ABS KJD678R-BZ — 用于通用外壳、盖子和固定装置的炭黑导电 ABS

DGK-ABS DD3C — 用于结构 ESD 组件的石墨导电 ABS

DGK-ABS FR V0 — 用于电气外壳和通信设备的阻燃导电ABS

DGK-ABS KJD890TM — 用于仪表板和显示应用的透明防静电 ABS

来自电子制造商试验的验证数据表明，DGK-ABS KJD678R-BZ 将表面电荷从 2,000–5,000V 减少到 <100V，将灰尘积累减少约 85%，并将装配合格率从 91% 提高到 98.5%。

对于 ESD 保护、机械完整性和表面质量都很重要的应用 —导电 ABS 改性材料提供了经过验证的、经济高效的解决方案。

DEYU可以为工艺优化和厂内测试提供小批量验证数量。请联系 DEYU 的技术团队，提供您的零件图纸、性能要求和产量，以获得定制材料推荐。
