为什么导电 ABS 表面电阻在清洁或磨损后会发生变化
实用故障分析指南,适用于处理通过初始 ESD 测试但在 IPA 清洁、清洁剂残留、擦拭、处理或磨损后发生漂移的导电 ABS 零件的质量工程师和成型商。它解释了迁移抗静电层和永久体导电网络之间的差异,然后给出了清洁周期、磨损周期和稳定模制部件电阻率的验证途径。

买家兼工程师 FAQ
关于导电ABS清洗磨损后的问题
为什么导电ABS新的时候可以通过测试,但清洗后却无法通过?
如果材料依赖于迁移性抗静电表面层,IPA 或清洁剂清洁可以去除该层并暴露绝缘层 ABS。具有石墨、炭黑或碳纤维的永久导电 ABS 保持网络穿过散装材料。
清洁残留物是否也会使永久导电的 ABS 看起来更糟?
是的。硅树脂、蜡、表面活性剂或油残留物可以在测试电极和导电网络之间形成绝缘膜。清洁方案和清洁后测量必须一起验证。
在生产中使用导电 ABS 夹具之前最低限度的验证是什么?
测量基线电阻,运行 10 循环的实际清洁方案,添加 500-1000 处理或磨损循环,然后在受控条件下再次测量相同位置。
对于清洁稳定的导电 ABS,应首先测试哪个 DEYU 等级?
对于许多 ESD 夹具和托盘来说,DGK-ABS DD3C 是第一次尝试,因为石墨导电性是永久、稳定且经济高效的。对刚性或承载强度也有要求时,请使用CF15L。
如需精确建议,请发送清洁剂、阻力目标、磨损状况、图纸和当前故障数据。
背景/问题
导电 ABS(丙烯腈丁二烯苯乙烯)广泛用于电子外壳、ESD 安全固定装置、生产工具和元件处理设备。它兼具良好的机械性能、表面质量和永久导电性,使其成为需要静电放电 (ESD) 保护的应用的首选材料。
质量工程师和生产经理报告的反复出现且令人沮丧的问题: 新的时通过表面电阻率测试的导电 ABS 部件在常规清洁或表面磨损后显示出显着的电阻变化。在鉴定时测量 10³—0Ω·cm 的同一托盘在清洁循环后或在 500 处理循环后可能会读取 10⁶→0Ω·cm。应该保持导电的部件会漂移到耗散甚至绝缘范围。
清洁后稳定导电 ABS 的相关 DEYU 参考: DGK-ABS DD3C 石墨导电 ABS 和 DD3C稳定表面电阻数据指南.
使用迁移型抗静电剂时,ABS/PDSM 共聚物复合材料的表面电阻率约为 10⁹ - 0¹Ω,但当表面清洁或磨损时,这些值并不稳定。
这不是一个理论上的问题。 在电子制造环境中,定期清洁组件以去除灰尘、油污和工艺残留物。搬运设备会经历反复接触和磨损。如果 ESD 的保护性能因清洁或磨损而降低,则使用导电 ABS 的目的就落空了。
核心问题:为什么清洁或磨损后表面电阻率会发生变化,工程师可以采取哪些措施来防止这种变化?
技术难度/为什么会发生
机制 1:清洁引起的变化
清洁在电子制造中至关重要,但它会显着影响导电 ABS 的表面电阻率。该机制取决于所使用的导电系统的类型:
对于迁移性抗静电系统 (迁移到表面的表面活性剂):
溶剂和清洁剂可以 剥离迁移添加剂层 从表面上看
大块材料保持绝缘——一旦表面层被去除,电阻率就会急剧增加
随着时间的推移,清洁周期会耗尽添加剂储存器
用于炭黑填充或石墨填充系统 (永久导电填料):
清洁不会耗尽导电网络,但可能会留下 残膜 充当绝缘体
一些清洁剂会留下 非导电残留物 (表面活性剂、蜡、油)覆盖表面
这些残留物在测量电极和下面的导电网络之间形成绝缘屏障
用于碳纤维填充系统:
与炭黑类似——导电网络是永久性的
清洁残留物造成的表面污染会掩盖底层的电导率
ANSI/ESD STM11.11标准规定表面应为 用蒸馏水清洗,然后用异丙醇清洗,然后再次用蒸馏水清洗 测量前。该标准清洁方案旨在去除可能影响测量的污染物。然而,这个协议揭示了一个问题:如果清洁改变了测量的电阻率,则材料的“清洁时”性能可能与其“模制时”性能显着不同。
机制 2:磨损引起的变化
磨损是在正常使用过程中发生的——搬运、与部件滑动接触、用研磨抹布清洁以及与自动化设备接触。
对于迁移性抗静电系统:
磨损以物理方式去除 薄表面层 迁移添加剂
一旦移除,绝缘基聚合物就会暴露出来
电阻率永久增加——如果表面层被磨损,添加剂将无法再生
适用于炭黑填充和石墨填充系统 (体导电):
磨损会去除聚合物的表面层,但是 暴露新鲜的导电填料 下面
导电网络延伸到整个材料体积
当新鲜的导电材料暴露时,电阻率可能保持稳定,甚至略有改善
用于碳纤维填充系统:
与炭黑类似——体积电导率意味着新鲜的纤维网络暴露在外
然而,严重的磨损可能 使表面纤维断裂或脱落,可能会破坏表面导电网络
关键区别:迁移性抗静电系统会因磨损而降解;永久导电系统则不然。这就是为什么本体导电改性材料是易磨损应用的首选。
机制 3:测量和调节的作用
测量本身可能会受到表面状况的影响。 ANSI/ESD STM11.11 需要调节 23°C 和 12% 湿度——在生产模式中实施不可行或不实际的条件。这意味着:
生产测量通常在 湿度较高 比标准
较高的湿度会降低测量的电阻率(湿膜是导电的)
通过 12% RH 的 部件在生产环境中可能会失败,反之亦然
此外,该标准还规定表面应 用蒸馏水清洗,然后用异丙醇清洗,然后再次用蒸馏水清洗。这种清洁程序本身可以改变测量的电阻率,特别是对于经过表面处理的材料。
机制 4:清洁过程中的污染
许多清洁产品会留下专门用于改善外观或留下保护膜的残留物。?—9-L11。?这些残留物可以 与ESD要求直接冲突——它们通常是绝缘的。
| 残留物类型 | 对电阻率的影响 |
|---|---|
| 表面活性剂 | 可以留下非导电薄膜 |
| 蜡和抛光剂 | 增加电阻率的绝缘层 |
| 硅基产品 | 强绝缘体——可以将电阻率提高几个数量级 |
| 肥皂和洗涤剂 | 可能会留下影响测量的离子残留物 |
即使是薄的、看不见的层也能显着改变电气行为。?—13-L14。?表面污染是 ESD 故障最常见且被忽视的原因之一。?—14-L15。?
DEYU材料方向——通过清洁和磨损实现稳定的导电性
DEYU 通过以下方式解决清洁和磨损挑战 永久性导电填料方法——不是迁移性添加剂。
DEYU的优势
| 方面 | 迁移型抗静电ABS | DEYU 导电 ABS(炭黑/石墨/碳纤维) |
|---|---|---|
| 导电机理 | 表面添加剂层 | 体导电网络 |
| 清洁效果 | 添加剂剥离——电阻率增加 | 稳定——清洁只能去除污染物 |
| 磨损效果 | 表面层去除——电阻率增加 | 新鲜的导电材料暴露 |
| 湿度依赖性 | 高的 | 没有任何 |
| 持久性 | 有限(随着时间的推移而耗尽) | 永恒的 |

DEYU 稳定电导率产品组合
| 产品 | 填料类型 | 表面电阻率 | 耐清洁性 | 耐磨性 |
|---|---|---|---|---|
| DGK-ABS DD3C | 石墨 | 10³—0Ω·cm | 高的 | 高的 |
| DGK-ABS CF15L | 碳纤维(15%) | ≤0Ω·cm | 高的 | 高的 |
| DGK-ABS KJD678R-BZ | 炭黑 | 10⁷€?0Ω·sq | 高的 | 高的 |
| DGK-ABS FR V0 | 炭黑+FR | 10⁷€?0Ω·sq | 高的 | 高的 |
所有 DEYU 导电 ABS 改性材料均使用 永久导电网络——分布在整个散装材料中的石墨颗粒、炭黑聚集体或碳纤维。导电性能是 不依赖于表面层,因此清洁和磨损不会耗尽导电网络。
导电 ABS 的推荐清洁方案
DEYU 建议对导电 ABS 部件采用以下清洁方案:
预清洁:用软刷或压缩空气清除松散的碎屑
溶剂清洗:使用异丙醇 (IPA) 或温和的清洁剂方案
冲洗:用蒸馏水或去离子水冲洗
干燥:在电阻率测量之前让其完全干燥
核实:清洁后测量表面电阻率以确认性能
避免:
磨料清洁剂或擦洗垫
硅基产品
蜡或抛光剂
可能侵蚀 ABS 基质的强溶剂
参考产品数据
DEYU 导电 ABS —典型属性
| 性能项目 | 测试方法 | DGK-ABS DD3C(石墨) | DGK-ABS CF15L(碳纤维) | DGK-ABS KJD678R-BZ(炭黑) |
|---|---|---|---|---|
| 基体树脂 | —/td> | ABS | ABS | ABS |
| 填料类型 | —/td> | 石墨 | 碳纤维(15%) | 炭黑 |
| 表面电阻率 | GB/T1401-2002 | 10³—0Ω·cm | ≤0Ω·cm | 10⁷€?0Ω·sq |
| 拉伸强度 | GB/T1040-2006 | 19 MPa | ≤7.6 MPa | 35—5 MPa |
| 弯曲模量 | GB/T9341-2008 | 1600 MPa | ≤160 MPa | 2000—500 MPa |
| 热变形温度 | GB/T1633-2000 | 84°C | ≤2°C @ 1.8 MPa | 85—5°C |
| 耐清洁性 | 内部的 | 高的 | 高的 | 高的 |
| 耐磨性 | 内部的 | 高的 | 高的 | 高的 |
值是典型范围,不保证最小值或最大值。
客户调试/验证场景
验证场景:电子制造商——清洁后表面电阻变化
背景: 一家电子制造商正在将抗静电 ABS 改性材料用于 ESD 安全生产夹具。该夹具通过了初步表面电阻率鉴定测试(<10Ω·cm)。然而,在用异丙醇(IPA)进行常规清洁以去除灰尘和处理油污后,夹具的表面电阻率增加到10⁸——0¹Ω·cm——超出了规格。清洁方案是标准的,固定装置没有明显损坏。
该问题被追溯到 迁移性抗静电添加剂 在控制材料中。 IPA 清洁是剥离表面添加剂层,暴露绝缘 ABS 基底。
制造商评估了 DEYU DGK-ABS DD3C(石墨导电 ABS)作为替代品,跟踪清洁周期前后的表面电阻率。
试验方案:
| 范围 | 细节 |
|---|---|
| 试用数量 | 100夹具 |
| 月产量 | 2,000夹具 |
| 控制材质 | 迁移型抗静电ABS |
| 测试材料 | DEYU DGK-ABS DD3C |
| 清洁协议 | IPA 擦除,10 循环 |
| 测试方法 | GB/T1401-2002 |
| 测量地点 | 每个灯具的 5 位置 |
验证数据:
| 公制 | 控制材料(迁移性抗静电ABS) | DEYU DGK-ABS DD3C |
|---|---|---|
| 初始表面电阻率 | 10⁵€?0Ω·cm | 10³—0Ω·cm |
| 1 IPA擦拭后的电阻率 | 10€?0Ω·cm | 10³—0Ω·cm |
| 5 IPA 擦拭后的电阻率 | 10⁸€?0Ω·cm | 10³—0Ω·cm |
| 10 IPA 擦拭后的电阻率 | 10⁹€?0¹Ω·cm | 10³—0Ω·cm |
| 500 处理周期后的电阻率 | 10⁹€?0¹Ω·cm | 10³—0Ω·cm |
| 治具合格率(清洗后) | 45% | 98% |
| 生产停机(与清洁相关的故障) | 高的 | 没有任何 |

试用后的方向:
对照材料显示出随着每个清洁周期电阻率逐渐增加——迁移添加剂从表面被剥离。 DGK-ABS DD3C 通过 10 清洁循环和 500 处理循环保持稳定的电阻率,因为石墨导电网络是 分布在整个散装材料中,不仅仅是表面上的。
确定了需要进一步完善的领域:
DGK-ABS DD3C 在成型前需要干燥(3 — 90°C 的时间)—DEYU 提供加工指南
石墨填充材料是黑色的,这对于该应用来说是可以接受的
与迁移型抗静电 ABS 相比,材料成本略高 — 通过消除与清洁相关的故障来抵消
结果解读:
此验证场景说明了之间的根本区别 表面依赖性 和 体导电 ESD材料。迁移性抗静电添加剂通过可通过清洁去除的薄表面层提供导电性。永久性导电填料(石墨、炭黑、碳纤维)在整个材料体积中提供导电性——清洁可以去除污染物,但不会影响导电网络。
推荐的清洁和磨损验证方案
DEYU 建议对需要清洁或磨损的导电 ABS 部件采用以下验证协议:
1 阶段:基线测量
测量新成型零件的表面电阻率(根据 GB/T1401-2002 或 ANSI/ESD STM11.11)
记录测量位置以确保可重复性
建立基线电阻率范围

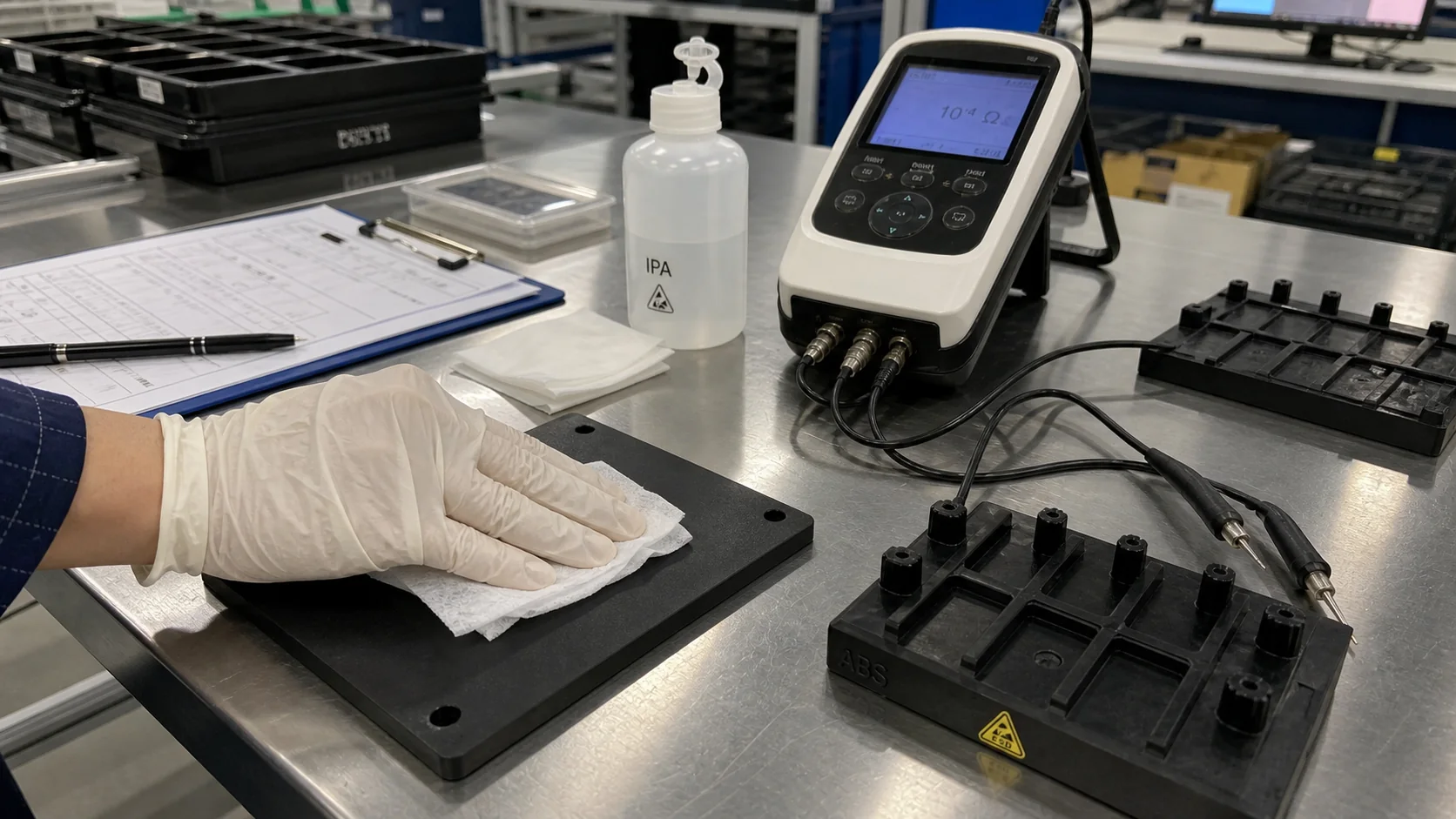

2 阶段:清洁循环测试
零件应符合 10 清洁周期 使用预期的清洁方案
循环后测量表面电阻率 1, 3, 5, 和 10
记录任何电阻率漂移
如果电阻率增加 >1 数量级,请调查清洁剂兼容性

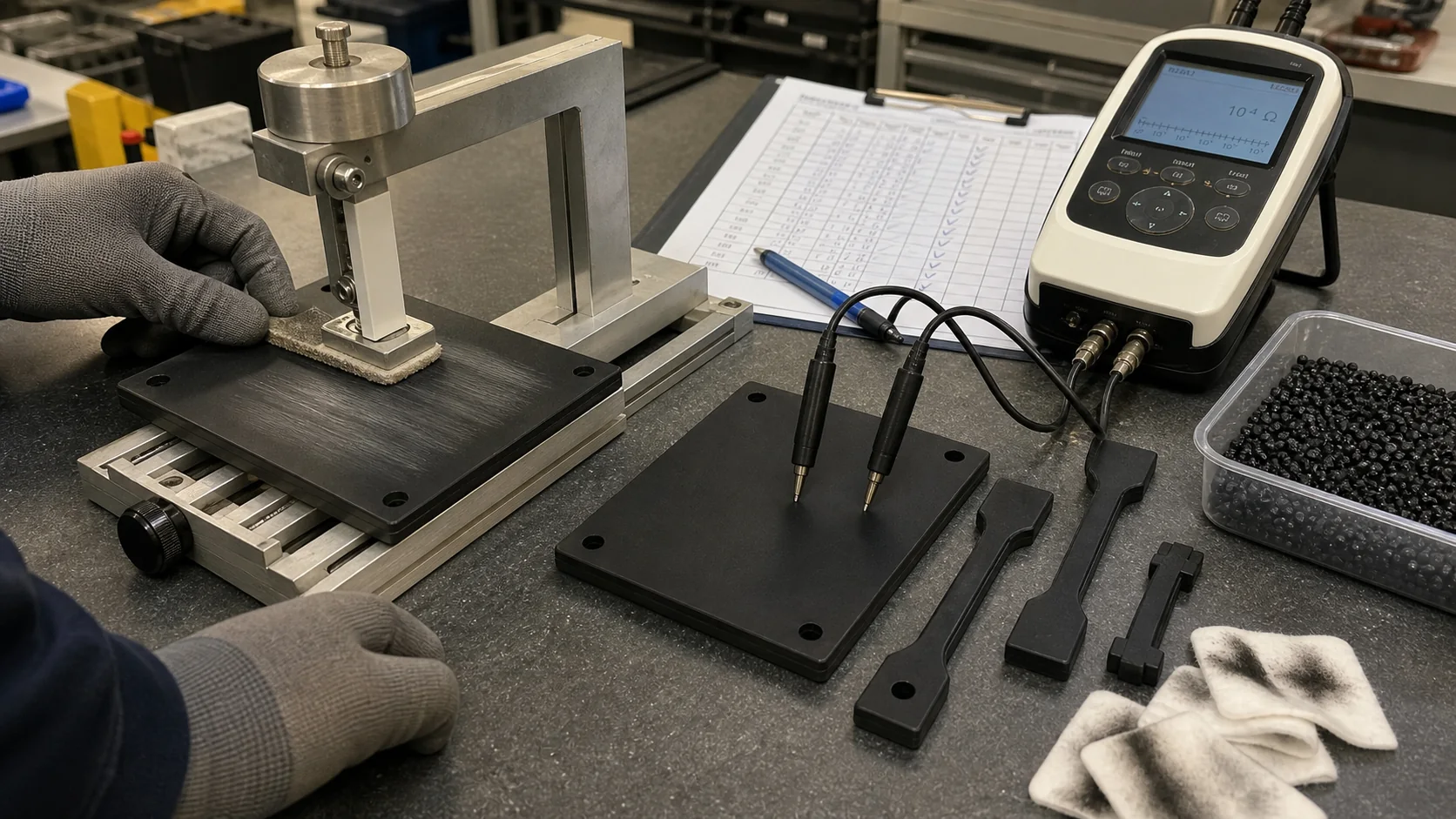

3 阶段:磨损测试
零件应符合 500—000 搬运循环 (模拟或实际)
定期测量表面电阻率
检查表面是否有明显磨损
记录电阻率稳定性
4阶段:生产资质
清洁和磨损后建立可接受的电阻率范围
定义过程监控计划
根据以下条件确定材料的资格 真实世界的表现,不仅仅是初始测量
适合的应用——清洁和耐磨性很重要的地方
| 应用 | 清洁频率 | 磨损风险 | 推荐等级 |
|---|---|---|---|
| ESD生产治具 | 日常的 | 高的 | DGK-ABS DD3C 或 DGK-ABS CF15L |
| 电子产品搬运托盘 | 每周 | 缓和 | DGK-ABS DD3C |
| 半导体洁净室零件 | 日常的 | 低的 | DGK-ABS DD3C(低释气) |
| 装配线工装 | 日常的 | 高的 | DGK-ABS CF15L |
| 测试和检验夹具 | 每周 | 缓和 | DGK-ABS DD3C |
| 组件运输集装箱 | 根据需要 | 缓和 | DGK-ABS DD3C |
| 自动化夹具和末端执行器 | 日常的 | 高的 | DGK-ABS CF15L |
| ESD-安全工作表面 | 日常的 | 缓和 | DGK-ABS DD3C |
买家应提供什么
为了诊断和防止导电 ABS 应用中与清洁或磨损相关的电阻率变化,请向 DEYU 提供以下信息:
| 所需信息 | 为什么它很重要 |
|---|---|
| 当前材料(等级和供应商) | 确定问题是否与迁移添加剂或填料类型有关 |
| 清洁协议 | 溶剂、清洁剂、抹布、频率——识别潜在的与清洁相关的污染或剥离 |
| 当前故障模式 | 清洁后、处理后或两者后的电阻率漂移——有助于诊断根本原因 |
| 故障率/废品率 | 量化问题并建立改进目标 |
| 处理频率(每天/每周的周期) | 确定耐磨性要求 |
| 零件图/3D模型 | 识别高磨损区域和关键表面 |
| 目标表面电阻率范围 | 定义传导性(<10 与耗散性(10⁶→0)要求 |
| 加工方法 | 注塑成型——决定牌号的适用性 |
| 环境条件 | 温度、湿度、化学品暴露——影响材料选择 |
| 月/年产量 | 确定定制配方的商业可行性 |
结论
清洁或磨损后导电 ABS 的表面电阻率变化是一项有据可查的工程挑战。根本原因取决于传导机制:
迁移性抗静电系统 依靠薄薄的添加剂表面层,可以 通过清洁或磨损而剥离。一旦移除,绝缘基础聚合物就会暴露出来,电阻率会永久增加。
永久导电系统 (炭黑、石墨或碳纤维填充)分布导电网络 整个散装材料。清洁仅去除表面污染物,磨损会暴露新的导电材料——电阻率保持稳定。
DEYU的推荐方案—永久导电 ABS 改性材料(DGK-ABS DD3C、DGK-ABS CF15L、DGK-ABS KJD678R-BZ)—提供 通过清洁和磨损保持稳定的电阻率 因为导电网络不依赖于表面层。
电子夹具试验的验证数据表明,DGK-ABS DD3C 在 10 清洁周期和 500 处理周期中保持稳定的电阻率 (10³—0Ω·cm),而迁移抗静电控制材料显示电阻率从 10⁵→0Ω·cm 到 10⁹→0¹Ω·cm 的漂移。
对于 ESD 性能必须通过日常清洁和处理保持可靠的应用,不能选择永久导电 ABS 改性材料。它们是必需品。
DEYU可以为清洁和磨损测试提供小批量验证数量。请联系 DEYU 的技术团队,提供您的零件图纸、性能要求和当前故障数据,以获得定制材料推荐。
