抗静电、阻燃、高强度、颜色定制电气外壳工程材料解决方案
电气外壳越来越需要同时具有四种特性：静电耗散、阻燃、结构强度和品牌特定的颜色。本指南解释了 DGK-PA6 KJD789R-G30F 如何将永久抗静电 PA6 合金、阻燃配方和 30% 玻璃纤维增强材料结合在一起，然后遵循注塑成型和零件级验证的路线。
买家兼工程师 FAQ
工程师经常询问的有关该材料路线的问题
DGK-PA6 KJD789R-G30F的抗静电范围是多少？
当前批次 TDS 列出了 GB/T 1401-2002 下 10^8-10^10 ohm 的表面电阻范围。每个订单规格必须在样品批准之前定义目标、样本、调节和测试方法。
V-0 是否适用于所有壁厚？
否。当前产品数据记录 V0，而机柜项目报告 V-0 为 1.6 mm。必须始终以所需的厚度并使用适用的证书或测试报告来确认阻燃等级。
这款玻纤增强抗静电PA6可以配色吗？
是的。非炭黑抗静电路线提供了自然或浅色基底，可与 RAL 7035 等颜色相匹配，但需对最终配方进行电阻、阻燃和颜色验证。
应首先使用哪个处理窗口？
使用当前产品数据作为起点：在 130 C 下干燥 4-5 小时，在 235-245 C 下注射并使用 90 C 模具。最终设置必须遵循湿度、零件厚度、流动长度、翘曲和表面质量。
1. 电气外壳的四门：一门比一门更难
电气外壳设计变得越来越复杂。工业逆变器外壳必须能够承受车间的冲击和振动，避免在过载加热时起火，防止累积的静电荷吸引灰尘阻碍散热，并且仍然符合设备品牌颜色，例如深灰色、浅灰色或信号蓝色，而不是默认导电黑色。
每个目标本身都很简单：添加玻璃纤维以提高强度，添加阻燃系统以提高防火性能，添加抗静电相以实现电荷消散，添加颜料以提高颜色。真正的困难是将所有四种方法放在一种配方中，而又不允许它们相互干扰。
众所周知，阻燃剂和抗静电系统会相互作用。第一个必须控制燃烧并形成保护性炭或中断火焰化学，而第二个必须在材料中建立连续的消散路径。玻璃纤维增加了另一个变量：纤维取向会产生各向异性收缩并影响尺寸精度，而暴露的纤维会降低表面光泽并使彩色外壳看起来不均匀。传统路线通常只能满足四个要求中的两个或三个，牺牲颜色以换取黑色，牺牲强度以换取增强程度较低的薄壁，或牺牲阻燃等级以更容易加工。
DGK-PA6 KJD789R-G30F DEYU 开发了针对这四个要求的组合工程路线。
2.等级解读：名称的每个部分都有工程意义
| 代码 | 工程意义 |
|---|---|
| PA6 | 尼龙6基础树脂具有机械强度、耐热性和耐化学性。 |
| KJD | DEYU 永久抗静电系列使用锚定在基质中的聚合物抗静电相而不是迁移的小分子。 |
| 789R | 当前批次表面电阻为10^8-10^10 ohm；审批前必须锁定采购对象、样品和方式。 |
| G30 | 30% 玻璃纤维增强结构强度和刚度。 |
| F | 阻燃配方；当前产品数据记录V0。 |
因此，该名称定义了预期的产品定位：结合了长期静电耗散、阻燃性和颜色定制的高强度 PA6 改性材料。由于电阻和火焰结果取决于样本厚度、调节和测试方法，因此批准的 TDS 和模制件验证仍然是发布基础。
3. 关键物理性能数据
DGK-PA6 KJD789R-G30F当前公开的产品表给出了以下批次数据。这些值替换了冲突的草稿图，并使解决方案页面与产品页面保持一致。
| 性能项目 | 当前数据 | 测试条件或方法 | 外壳的含义 |
|---|---|---|---|
| 表面电阻 | 10^8-10^10 ohm | GB/T 1401-2002 | 静电耗散项目方向；最终验收需要指定的样本和固定装置。 |
| 易燃 | V0 | GB/T 2408-1996 / UL-94 名称 | 必须在所需的壁厚下确认火焰性能。 |
| 拉伸强度 | 124 MPa | GB/T 1040-2006 | 安装、冲击和装配的承载能力。 |
| 弯曲模量 | 4592 MPa | GB/T 9341-2008、2 mm/分钟 | 高刚性和改进的尺寸支撑。 |
| 断裂伸长率 | 9.39% | GB/T 1040-2006、50 mm/分钟 | 必须考虑夹子和螺丝凸台处的变形裕度。 |
| 夏比缺口冲击 | 8.9 kJ/m2 | GB/T 1043.1-2008, 23 C | 对冲击敏感的角落和开口的参考。 |
| 悬臂梁缺口冲击 | 12.1 kJ/m2 | GB/T 1843-2000, 23 C | 凹口模制结构的参考。 |
| 熔体流动指数 | 17.2 g/10 min | 255 C / 5 kg, GB/T 3682-2000 | 肋材、通风口和薄片的工艺流程参考。 |
| 密度 | 1.338 g/cm3 | GB/T 1033-1986 | 零件质量和材料消耗计算。 |
| 热变形温度 | 145.7 C | 0.45 MPa、GB/T 1634-2000 | 热设计参考；它不是不受限制的连续使用温度。 |
电气值旨在消散累积的电荷，而不依赖于导电黑色外观。 V0 结果解决了火焰行为问题，而 124 MPa 拉伸强度和 4592 MPa 弯曲模量为工业外壳提供了结构基础。 145.7 C 热变形结果是在 0.45 MPa 处测量的，不得用 1.82 MPa 处未经验证的值替代。
4.技术路线：四大目标协同
4.1 聚合物永久抗静电系统：不依赖于消耗性表面层
传统的抗静电配方通常使用小分子表面活性剂，它们会缓慢迁移到表面并形成水分辅助的导电膜。在PA6中，这条路线面临两个问题：加工温度足够高，挑战了一些小分子的热稳定性，而PA6吸湿使得表面薄膜对环境条件敏感。
DGK-PA6 KJD789R-G30F采用聚合物永久抗静电改性。抗静电相与PA6形成合金结构，并分布在成型件的截面上。因此，静电消散不仅仅依赖于补充可去除的表面涂层。长期使用、擦拭和湿度仍需要零件级验证，但该路线的设计是为了避免迁移、起霜和快速表面损耗。
4.2 阻燃性和增强性之间的兼容性
阻燃PA6本身就是一个配方挑战。 V0 靶材需要足够的阻燃化学成分，但添加剂会降低机械性能和熔体流动性。 DGK-PA6 KJD789R-G30F采用阻燃和增强相容路线，使阻燃相和30%玻璃纤维保持均匀分散。目标是在一种配方中保留 V0 性能、高强度和可用的注塑成型工艺窗口。

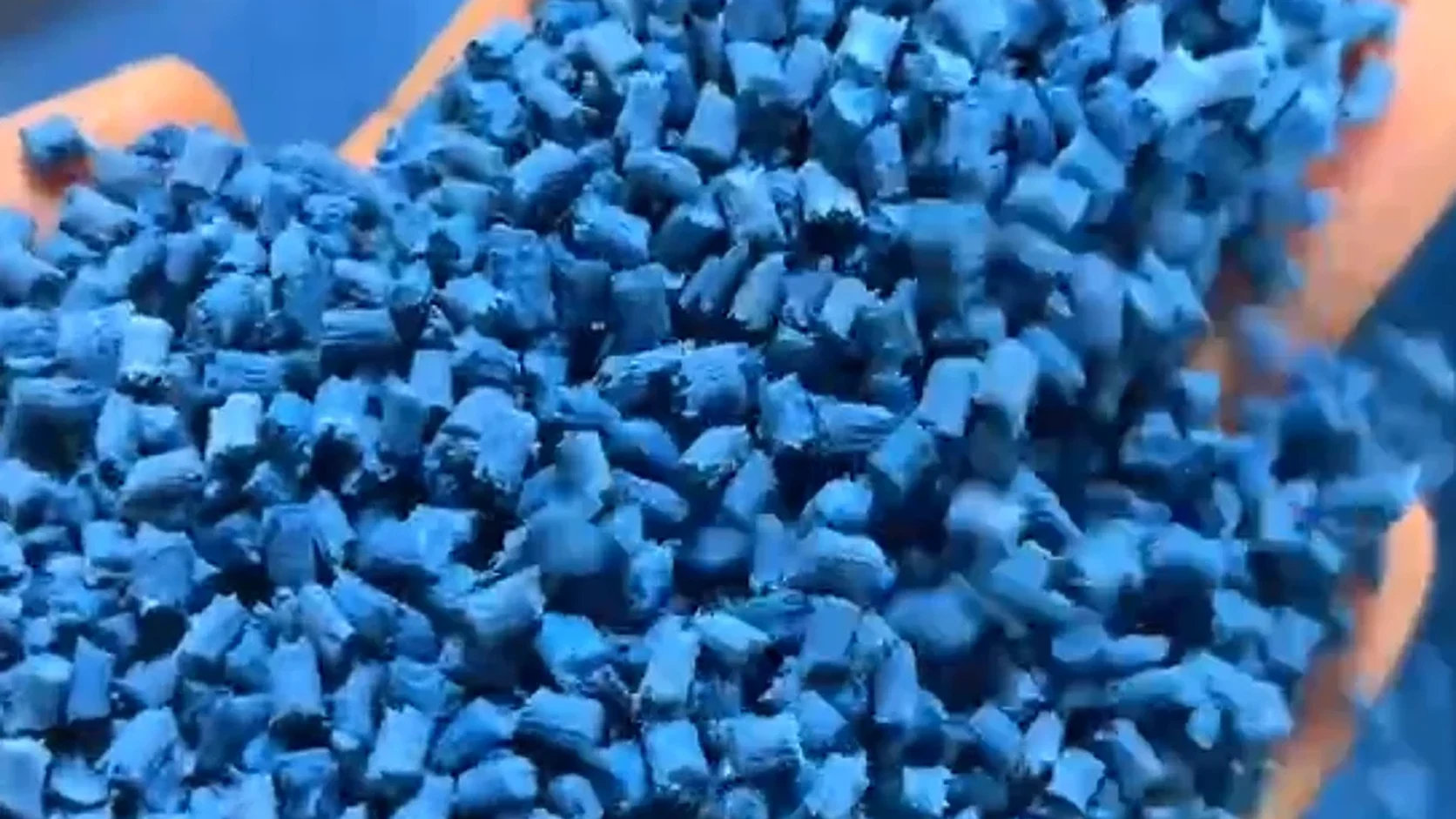

4.3 超越导电黑的颜色定制
基于炭黑的传统导电塑料被有效地锁定为黑色。该等级采用非炭黑抗静电路线，允许自然色或浅色底色支持颜色定制。 DEYU 可以匹配 RAL 或 PANTONE 目标，同时将阻力、火焰行为和外观保持在商定的规格范围内。每种颜色配方仍必须重新验证，因为颜料和添加剂平衡可能会改变电气和火焰结果。
5.工程案例：工业逆变器外壳的完整改造
5.1客户背景及初始路线
华东地区的一家工业逆变器制造商每年为风扇、泵、压缩机和其他工业设备生产约 500,000 台。其外壳此前使用的是品牌阻燃30%玻璃纤维增强PA6，搭配V-0靶材，但该材料没有抗静电功能。在干燥车间运行后，尤其是冬季相对湿度低于30%的情况下，外壳上会积聚静电荷，并在通风口周围吸引灰尘，导致反复出现过热报警。
客户在注塑后尝试了抗静电喷雾。涂层在运输和安装过程中很容易被划伤，增加了额外的生产步骤和成本。
5.2 材料选择和转换
要求是保留现有的阻燃目标和 30% 玻璃纤维结构性能，增加长期静电耗散并保留 RAL 7035 浅灰色品牌颜色。 DEYU推荐了DGK-PA6 KJD789R-G30F，并从浅色基料中制备了RAL 7035颜色配方。
试模前，技术团队审查了一台250吨级螺杆注射机和一台热流道三板模具。外壳的最大壁厚为3.2 mm，最小壁厚为1.8 mm，因此干燥、填充平衡、纤维取向和翘曲都包含在试验计划中。
5.3 注塑启动参数
| 工艺参数 | 起始设定 | 工程目的 |
|---|---|---|
| 干燥温度 | 130 C | 用于控制 PA6 湿度的当前产品页面起点。 |
| 干燥时间 | 4-5小时 | 减少水解、银纹、气泡和强度损失。 |
| 料筒/注射温度 | 235-245 C | 当前TDS启动窗口；通过压力、流量长度和外观进行调节。 |
| 模具温度 | 90 C | 支持PA6结晶，尺寸稳定性和表面一致性。 |
| 注射压力 | 中到高 | 填充1.8 mm薄片、加强筋和通风功能。 |
| 注射速度 | 中等，必要时上演 | 限制纤维取向、表面纤维暴露和翘曲。 |
5.4 验证数据
对连续三个生产批次的 2,000 零件分别进行了评估。项目报告记录了定义的模制零件点的表面电阻为 10^7-10^8 ohm/sq，批次内变异系数低于 18%。这是特定于项目的模制零件数据，不会取代当前产品页批次表或客户商定的测试方法。
该项目还报告了 UL94 V-0 为 1.6 mm，平均垂直燃烧自熄时间为 6.2 秒，并且没有燃烧滴落点燃棉花指示器。在将此结果用作正式合规声明之前，必须检查支持报告和认证范围。
对于机械验证，外壳在六个面各经历一次 1.5 米跌落后没有出现裂纹或断裂，并且卡扣结构在 500 打开和关闭循环中仍能幸存。与标准颜色面板相比，RAL 7035 配方使 Delta E 低于 1.0，且没有明显的批次不匹配。
500 酒精擦拭后，表面电阻变化小于 0.5 数量级，并且没有报告可见的沉积物。这些结果属于规定的外壳几何形状、颜色配方、调节和测量计划。
5.5 转换结果
客户将 DGK-PA6 KJD789R-G30F 列为标准外壳材料，并报告每月使用量约为 8 吨。取消抗静电喷涂可将每个外壳的制造成本降低约 12%，并将生产周期缩短 8%。据报道，干燥环境中的吸尘投诉从 4.2% 降至 0.3% 以下。这些数字应与客户签署的项目记录保持联系，而不是被视为普遍保证。
6. 选择建议和工程控制
6.1 选择逻辑
当项目需要在PA6底座上实现V0阻燃方向、静电耗散、高结构强度和颜色定制时，DGK-PA6 KJD789R-G30F是直接相关的DEYU产品路线。电阻范围、V0厚度、颜色和机械指标必须写入样品批准计划中。
如果外壳具有品牌颜色标准，则灯座可以与 RAL 或 PANTONE 目标匹配。最终的配方必须同时通过颜色、耐受性和阻燃性检查，而不是单独批准颜色。
对于接受V2并对成本施加更大压力的项目，DGK-PA6 KJD678R被描述为围绕10^6-10^8 ohm的项目方向，但它没有确切的公共产品页面。当前项目 TDS 必须在评估前申请。对于连续户外暴露，应单独评估 UV 修改的 PA6 或 ASA 路线，因为抗静电和阻燃性能不会自动提供耐候性。
6.2 关键注塑控制
干燥是第一个控制点。 PA6吸收水分，干燥不充分会导致银纹、气泡和水解损失机械性能。从 130 C 4-5 小时的产品页面状况开始，验证干燥器、露点、停留时间和实际材料水分。
模具温度应从 90 C 左右开始。 PA6 是结晶体，过冷的模具会增加内应力、尺寸不稳定和表面再现性差。最终设置必须平衡真实外壳上的结晶、翘曲和循环时间。
避免过度剪切。 A 30%玻纤系统对螺杆转速、背压和注射速度敏感。过度的剪切会缩短纤维并降低机械性能，而强取向和纤维暴露会恶化翘曲和彩色表面的外观。
7.总结
DGK-PA6 KJD789R-G30F的工程价值在于四个同时具有的功能：永久抗静电性能与V0阻燃方向相结合； 30%玻纤结构增强结合颜色定制；非迁移抗静电路线与电阻耐久性相结合；以及材料配方与成型工艺支持相结合。
逆变器外壳项目报告每月使用量为 8 吨，1.5 米六面跌落结果无破裂，500 卡扣配合循环，色差 ΔE 低于 1.0，吸尘投诉从 4.2% 减少到 0.3% 以下。这些结果展示了从改性材料选择到生产验证的实用路线，而当前产品 TDS、所需的 V0 厚度和最终部件 ESD 测试仍然是每个新项目的正式基础。
