抗静电ABS的韧性困境：当ESD性能开始意味着开裂
防静电 ABS 通常可以解决静电风险，但会产生新的故障模式：易碎的卡扣、破裂的外壳和应力破裂的薄壁爪。本案例指南解释了韧性损失机制，并展示了 DGK-ABS KJD678R-BZ 如何平衡 10^7-10^9 Ω 表面电阻与高冲击强度。
故障分析笔记
抗静电ABS的韧性困境：当ESD性能开始意味着开裂
为什么防静电ABS更容易开裂？
用于静态控制的第二相会扰乱ABS增韧形态。相容性差、填料含量高或抗静电剂过量会产生应力集中点。
KJD678R-BZ 的目标阻力范围是多少？
该等级的目标是 10^7-10^9 Ω 表面电阻，这是一个适用于许多电子和工业外壳的耗散范围。
哪些数据对于卡扣零件很重要？
缺口冲击、断裂伸长率、模塑部件阻力均匀性和实际组装断裂率比单独的颗粒阻力更重要。
可以替代进口防静电ABS吗？
在所示案例中，KJD678R-BZ替代了进口或传统牌号，同时提高了韧性并降低了成本，但每个零件仍需要成型验证。
在电子外壳、汽车内饰件和工业控制面板中，ABS 因其冲击韧性、表面光泽度和加工流程而受到重视。然而，普通ABS一旦进行抗静电功能改性，就会出现一个隐藏的问题：抗静电剂或导电填料会降低冲击韧性，导致卡扣断裂、跌落裂纹和装配应力裂纹。
工程师经常面临两难的境地。如果抗静电性能强，则可能会牺牲韧性。如果保持韧性，则电阻稳定性可能会变弱。许多抗静电 ABS 牌号还表现出较大的电阻波动。 A 牌号可以控制静电，同时保持冲击强度，解决了模制外壳的真正选择问题。
为什么抗静电改性会降低韧性
抗静电ABS通常由导电填料（如炭黑或碳纳米管）或抗静电剂（可迁移或永久）改性。两种途径都会在 ABS 基体中引入第二相，并且该第二相会扰乱原始橡胶增韧的 ABS 形态。
对于永久性抗静电剂，增加用量会降低表面电阻，但过多的添加剂会降低刚度和韧性。当与 ABS 的兼容性受到限制时，分散域在冲击下会成为应力集中点，从而引发裂纹和裂纹扩展。
导电炭黑也有同样的风险。高添加量有助于形成有效的导电网络，但炭黑不会增韧ABS；它限制了链条的流动性并使材料变脆。这就是长期存在的ESD-韧性拉锯：更好的静态控制通常意味着更多的韧性损失。
DGK-ABS KJD678R-BZ打破ESD-韧性拉锯
DEYU开发 DGK-ABS KJD678R-BZ 抗静电 ABS 以平衡静电耗散和冲击强度。表面电阻稳定在10^7-10^9 Ω，而夏比缺口冲击达到21 kJ/m²，悬臂梁缺口冲击达到24 kJ/m²，在同类抗静电ABS等级中处于高水平。
该等级采用永久性抗静电改性路线。抗静电成分以聚合物形式分布在基体内部，不易迁移出，因此抗静电效果可持续数年。同时，弯曲强度达到52 MPa，弯曲模量1921 MPa和HDT 80°C，保持接近通用ABS的机械轮廓。
有关更广泛的产品定位页面，请参阅现有的 DEYU 指南 DGK-ABS KJD678R-BZ 用于注塑外壳。本页重点介绍裂纹和韧性案例。
核心性能比较
| 性能项目 | DGK-ABS KJD678R-BZ | 典型竞争对手A | 低成本竞争对手B | 标准 |
|---|---|---|---|---|
| 表面电阻 | 10^7-10^9 Ω | 10^9-10^11 Ω | 10^5-10^7 Ω | GB/T 1401 |
| 夏比缺口冲击 | 21 kJ/m² | 12-15 kJ/m² | 8-10 kJ/m² | GB/T 1043.1 |
| 悬臂梁缺口冲击 | 24 kJ/m² | 15-18 kJ/m² | 10-12 kJ/m² | GB/T 1843 |
| 弯曲强度 | 52 MPa | 45-48 MPa | 40-42 MPa | GB/T 9341 |
| HDT | 80°C | 72-75°C | 68-70°C | GB/T 1633 |
| 抗静电耐久性 | 永久、非迁移 | 迁移、逐渐腐烂 | 永久性、韧性差 | - |
外壳 1：打印机内部支架
是华东打印机生产厂家生产的一款高速激光打印机。其内部走纸路径支架需要具有抗静电性能，以减少快速移动的纸张对灰尘的吸附，而几个卡扣在组装过程中必须弯曲。
之前的防静电ABS的初始表面电阻在10^9 Ω左右，但组装过程中支架卡扣断裂达到了8%。操作人员在插入支架时折断了夹子，断口呈现脆性破坏。工艺调整并没有解决问题，因为材料的缺口冲击仅为 12.5 kJ/m²。
DEYU在不改变现有模具的情况下将项目切换到KJD678R-BZ。进行了三个注射试验。断裂线从8.2%下降至0.3%，而阻力位保持在10^8 Ω范围内。废料从每批次约 160 零件减少到 6,，周期时间缩短了约 5%，并且在 18 个月内交付了超过 500,000 的支架，没有卡扣配合投诉。
验证数据
| 圆形的 | 材料 | 注射温度 | 模具温度 | 卡扣式骨折 | 表面电阻 |
|---|---|---|---|---|---|
| 1 | 原来的 | 220°C | 60°C | 8.2% | 10^9 Ω |
| 2 | KJD678R-BZ | 210°C | 70°C | 0.8% | 5×10^8 Ω |
| 3 | KJD678R-BZ | 200°C | 70°C | 0.3% | 8×10^8 Ω |

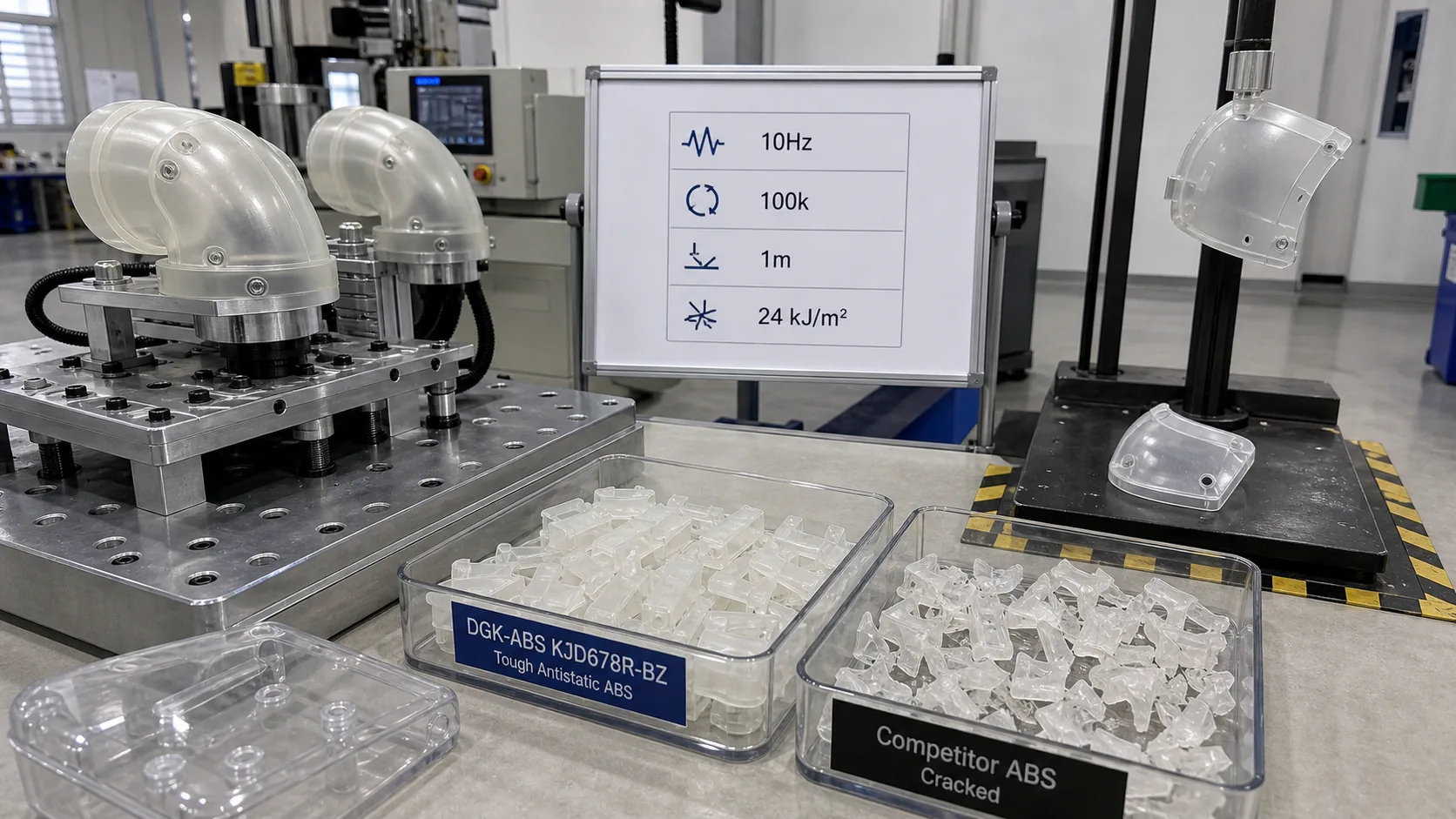

案例2：工业机器人关节盖
珠三角机器人制造商使用ABS关节盖来保护六轴机器人上的精密传动部件。盖子需要防静电防尘和高抗冲击性，以应对高速运动时偶尔发生的碰撞。
原国产防静电ABS通过了早期实验室检查，但在实际生产线使用3-6几个月后出现应力裂纹。裂纹始于螺丝孔和拐角过渡处。在第一批2,000机器人中，超过300的机器人出现了外壳开裂，导致维修成本很高。失效分析显示长期振动下出现蠕变开裂；悬臂梁缺口冲击仅为16 kJ/m²。
DEYU 将 KJD678R-BZ 与原始材料和进口抗静电 ABS 进行了八周的比较。 KJD678R-BZ 实现了 24 kJ/m² 悬臂梁冲击、21 kJ/m² 夏比冲击、通过了 100,000 振动循环且没有裂纹、在三个 1 m 跌落组件中幸存下来，并在 85°C/85%RH 老化后保留了 85% 冲击。已交付150,000以上封面，无在役开裂投诉，材料成本比进口路线低25%左右。
验证数据
| 测试 | 原来的 | 进口竞争对手 | KJD678R-BZ |
|---|---|---|---|
| 伊佐德冲击 | 16 kJ/m² | 20 kJ/m² | 24 kJ/m² |
| 夏比冲击 | 13 kJ/m² | 17 kJ/m² | 21 kJ/m² |
| 表面电阻 | 5×10^8 Ω | 3×10^8 Ω | 8×10^8 Ω |
| 振动 10 Hz | 12k处的裂缝 | 38k处的裂缝 | 100k处无裂纹 |
| 1米降，3次 | 2nd 处出现裂纹 | 3rd 处出现裂纹 | 3次完好无损 |
| 85°C/85%RH 500 小时后的冲击保留 | -42% | -28% | -15% |
案例3：汽车仪表装饰架
A 1级汽车供应商为合资车模制仪表板装饰框架。该框架需要具有抗静电性能，以减少可见表面上的灰尘，并且 1.2 mm 壁厚的薄卡爪必须与仪表板主体接合。
进口防静电ABS保持了10^8-10^9 Ω的电阻，但在脱模和组装时细爪断裂。脱模破损达到12%，任何一个断爪都会导致整个外观部分报废。根本原因是断裂伸长率低，只有6%，所以脱模时的微小变形导致断裂。
KJD678R-BZ 提高了 13.5% 的伸长率，悬臂梁缺口影响 24 kJ/m²。脱模破损率由12%下降至1.2%，装配破损率由3%下降至0.2%，总良率由85%上升至98.6%。该等级已为车架供应 24 个月，交付的零件数量超过 800,000，并且材料成本比进口选项低约 30%。
验证数据
| 公制 | 进口材质 | KJD678R-BZ |
|---|---|---|
| 断裂伸长率 | 6% | 13.5% |
| 伊佐德冲击 | 18 kJ/m² | 24 kJ/m² |
| 脱模爪断裂 | 12% | 1.2% |
| 装配爪破损 | 3% | 0.2% |
| 总产量 | 85% | 98.6% |
总结和选择建议
抗静电韧性跷跷板是一个真正的材料选择问题。 KJD678R-BZ 采用优化的永久抗静电配方，保持 10^7-10^9 Ω 表面电阻，同时达到 21 kJ/m² 夏比缺口冲击和 24 kJ/m² 悬臂梁缺口冲击。
对于需要 ESD 控制和抗冲击性的模制零件，例如电子卡扣结构、机器人外壳和汽车薄壁内饰零件，KJD678R-BZ 提供了经过多案例验证的平衡。
改进总结
| 应用 | 核心疼痛 | 前 | 后 | 改进 |
|---|---|---|---|---|
| 打印机支架 | 8% 卡扣断裂 | 8% | 0.3% | -96% |
| 机器人关节盖 | 振动开裂 | 12k处的裂缝 | 100k处无裂纹 | 8x+ |
| 汽车内饰 | 12%脱模断裂 | 12% | 1.2% | -90% |
DEYU 提供技术数据、物理性能表和样品支持。推荐加工窗口：干燥85°C 4-5 h，注射温度195-210°C和模具温度70°C。
