透明抗静电材料如何平衡清晰度和永久 ESD 性能
透明抗静电部件必须保持高透光率，通常高于85%，同时保持稳定的表面电阻率在10^8-10^10 Ω·sq附近。本指南解释了材料原理、成型工艺窗口和三个验证案例。
材料验证说明
透明抗静电材料如何平衡清晰度和永久 ESD 性能
为什么透明抗静电塑料比黑色导电塑料硬？
黑色导电填料很有效，但会阻挡光线。透明抗静电系统必须建立耗散路径，同时匹配折射率并控制纳米级分散。
哪个过程变量对雾度影响最大？
首先要检查的是水分和过高的熔体温度。在 AOI 情况下，更好的干燥和更低的熔体温度将雾度从 12.3% 降低到 6.1%。
应该如何验证持久性？
使用酒精擦拭、水洗、低湿度和全部件电阻测绘，而不是仅测量一块模制板。
DGK-ABS KJD890TM适合薄壁透明件吗？
46.4 g/10 min的MFI支持薄壁填充，但浇口、压力和模具温度仍需要零件级调整。

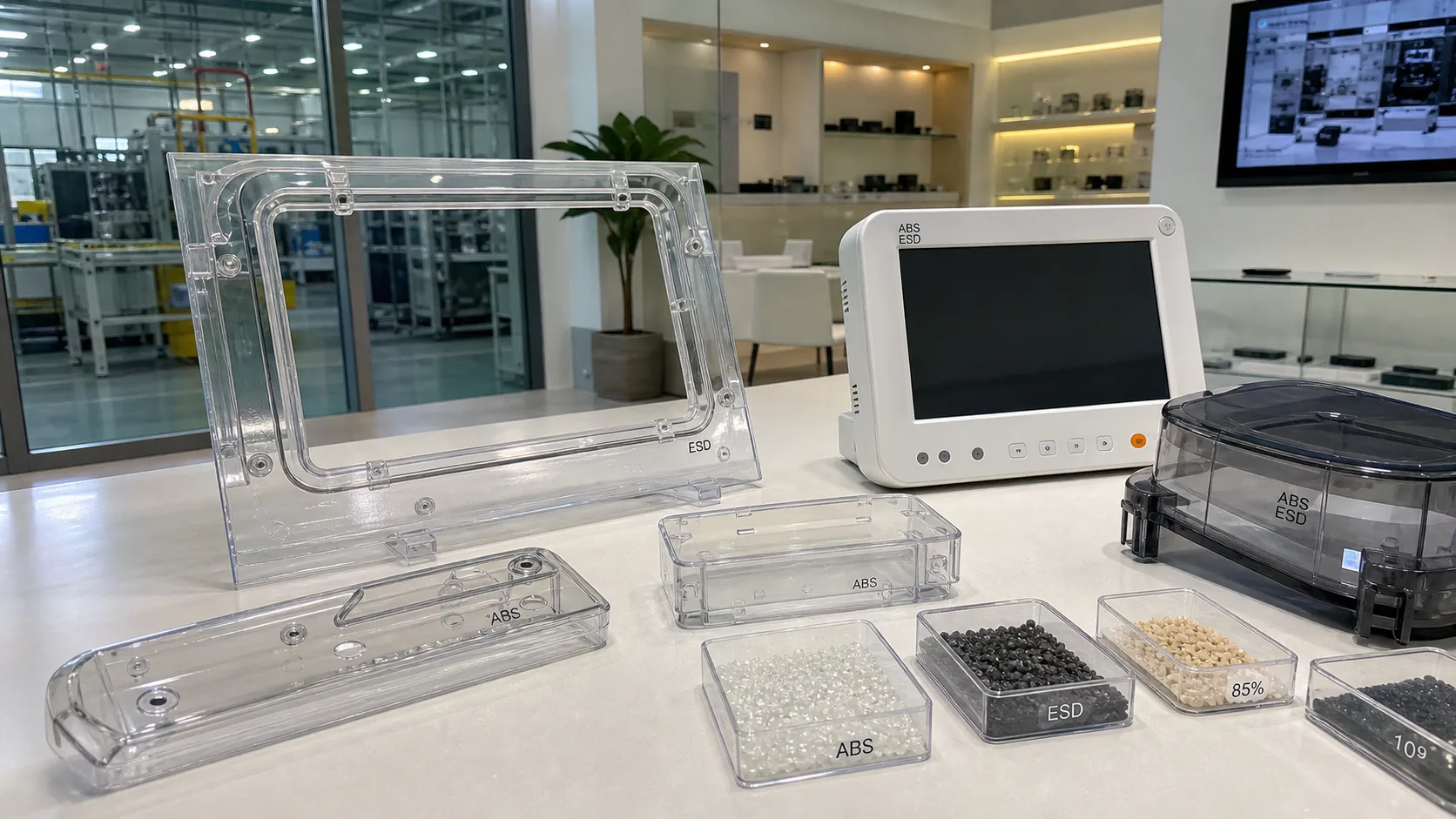

在半导体封装和测试、医疗设备窗口、光学检测仪器和智能家居透明面板中，材料必须满足两个经常发生冲突的要求。该部件需要高透光率，通常高于85%，以实现目视观察和光学检测精度，同时还需要提供永久的抗静电性能，通常表面电阻率为10^8-10^10 Ω·sq，以防止灰尘吸附或敏感元件击穿。
这之间的矛盾 透明度 和 抗静电稳定性 一直是工程塑料改性的长期技术难题。本文从材料原理出发，通过三个真实的工艺调优案例来阐述透明抗静电材料的选择逻辑和优化路线。

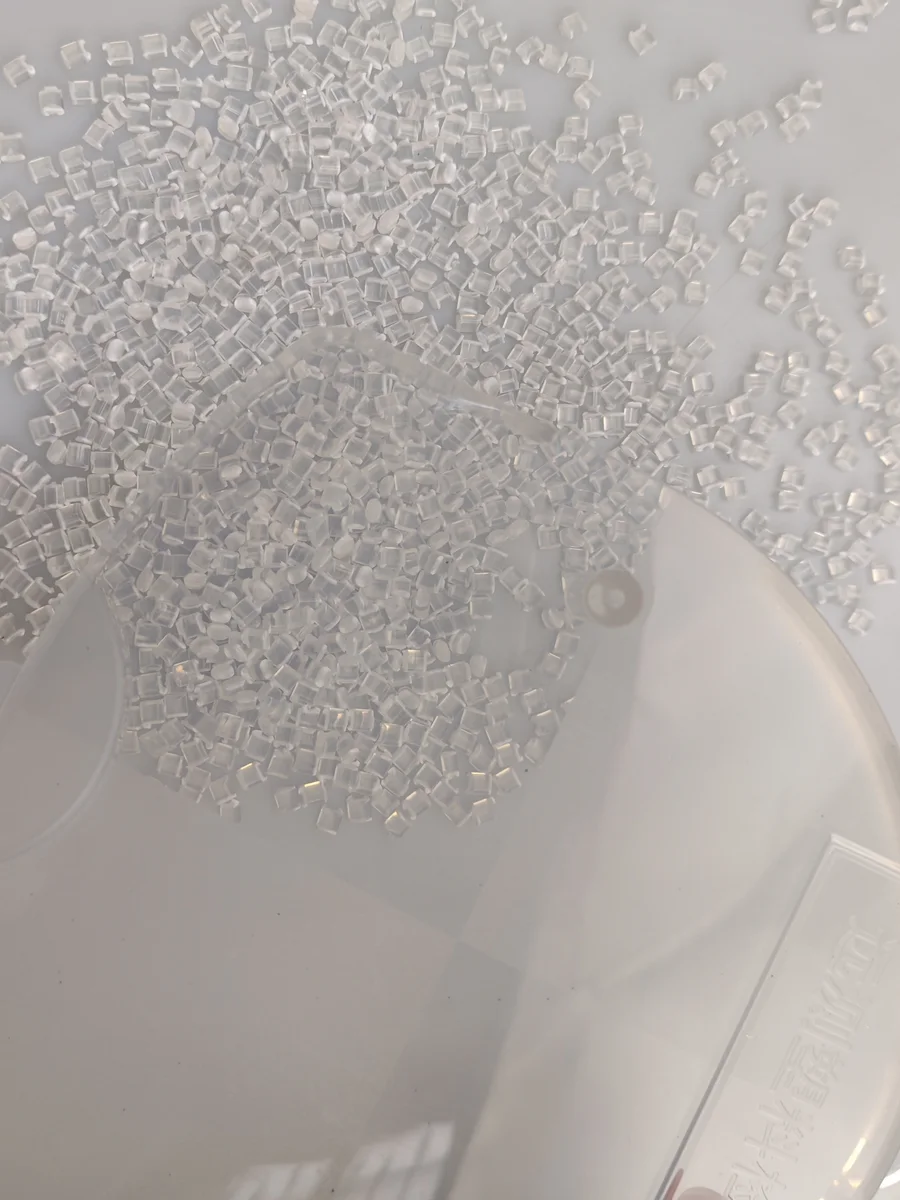

外壳材质为 DGK-ABS KJD890TM 透明防静电 ABS。有关应用领域的覆盖范围，请参阅相关指南 20 DGK-ABS KJD890TM的典型用途.
技术原理：为什么透明性和抗静电性能会冲突
常见的静电耗散工程塑料通常采用两种路线。炭黑或碳纤维等导电填料已经成熟且成本可控，表面电阻率可以保持在10^3-10^6 Ω范围内，但材料会变得黑色且不透明。涂覆的抗静电剂可以赋予透明部件短期的抗静电行为，但表面层在擦拭、洗涤或湿度变化后会衰减。
透明抗静电材料的核心路线是 高分子永久抗静电剂。抗静电成分与聚合物形式的基础树脂熔融共混，在树脂内部形成亚微观导电网络。这提供了稳定的静电耗散路径，同时保持较低的可见光散射。与迁移到表面并依赖于环境湿度的小分子抗静电剂不同，聚合物体系锚定在基质中，因此反复洗涤或长期储存不会引起明显的电阻漂移。
透明度主要受两个因素控制。首先是抗静电相和基础树脂之间的折射率匹配：较大的差异会增加界面散射，增加雾度并降低透射率。其次是分散相粒径。根据瑞利散射，当分散相大于可见光波长的大约十分之一（约38 nm）时，散射急剧增加。因此，高透光率需要纳米级分散。
工艺调整期间的典型挑战
挑战1：阴霾和白雾。 过高的注射温度或剪切力会导致抗静电剂和基质之间的宏观相分离，使分散颗粒扩大到微米级并增加光散射。干燥不充分会使水分在高温下蒸发并形成微泡，从而增加雾度。
挑战2：表面电阻不均匀。 在注塑过程中，抗静电相可以沿着熔体流动定向。不良的浇口设计或不稳定的填充速度会在零件上产生浓度差异，表现为局部抗静电失效。
挑战 3：翘曲和尺寸不稳定。 添加抗静电成分会改变基础树脂的结晶行为或收缩率。如果不控制模具温度或保压压力，不均匀的冷却收缩会使零件变形。
案例1：半导体AOI透明窗
项目背景：某半导体设备制造商需要一种用于自动光学检测设备的透明防静电窗口。要求是2 mm处的透光率高于85%，表面电阻率为10^8-10^10 Ω·sq，雾度低于8%。原装进口透明防静电PC板材需要加工，成本高，交货期长。
初始问题：试注射DGK-ABS KJD890TM后，透射率为84.2%，接近目标，但雾度达到12.3%，远高于8%限值。表面出现轻微白雾，AOI 相机图像清晰度降低。
原因分析：干燥2小时仅70°C，物料水分在0.15%左右，高于透明ABS的0.05%以下目标。料筒温度也很高，前区为230°C，喷嘴处为225°C，接近抗静电组件的热上限，造成部分热氧化和较大的分散颗粒。
处理调整数据
| 工艺参数 | 初始设定 | 优化设置 | 基础 |
|---|---|---|---|
| 干燥温度 | 70°C | 85°C | 推荐流程 |
| 干燥时间 | 2 h | 4.5 h | 水分<0.05% |
| 料筒温度后/中/前 | 200/220/230°C | 190/200/205°C | 降低降解风险 |
| 喷嘴温度 | 225°C | 200°C | 减少喷嘴过热 |
| 模具温度 | 50°C | 70°C | 改善填充 |
| 注射速度 | 中等的 | 中高 | 高温停留时间较短 |
结果比较
| 表现 | 初审 | 优化 | 目标 | 标准 |
|---|---|---|---|---|
| 变速箱（2 mm） | 84.2% | 86.5% | >85% | ASTM D1003 |
| 雾度 (2 mm) | 12.3% | 6.1% | <8% | ASTM D1003 |
| 表面电阻率 | 3×10^9 Ω·sq | 5×10^9 Ω·sq | 10^8-10^10 Ω·sq | GB/T 1401 |
| 外观 | 轻微白雾 | 清除 | 无可见缺陷 | 视觉的 |
结论：将干燥条件调整为 85°C、4.5 h，并将注塑温度降低至 195-210°C 工艺窗口后，雾度由 12.3% 降至 6.1%，透光率升至 86.5%。材料满足了 AOI 观察窗的要求，随后用于三条 AOI 生产线的观察窗零件，交付超过 20,000 件，未发生与静电相关的故障。
案例2：医疗显示器透明面板
项目背景：国内某医疗器械品牌研发出一款新型便携式监护仪。前面板需要透明的抗静电材料，以提高显示可视性并控制触摸操作周围的灰尘。关键要求是在 ICU 使用中用 75% 酒精擦拭超过 500 后，面板必须保持抗静电性能。
第一期：第一路采用普通透明ABS，喷涂抗静电涂层。初始表面电阻率为3×10^9 Ω·sq，但50酒精擦拭后上升至2×10^11 Ω·sq，100擦拭后超过10^12 Ω·sq。该部件失去了抗静电功能，这是表面涂层系统的典型故障模式。
材质切换及验证：客户改为DGK-ABS KJD890TM透明防静电ABS。其聚合物永久抗静电剂锚定在树脂中，不依赖表面迁移。
酒精擦拭测试数据
| 擦拭周期 | 表面电阻率 | 变速箱（2 mm） | 外观 |
|---|---|---|---|
| 0 | 4.2×10^9 | 86.3% | 清除 |
| 50 | 4.5×10^9 | 86.1% | 没有变化 |
| 100 | 4.8×10^9 | 85.8% | 没有变化 |
| 300 | 5.3×10^9 | 85.5% | 轻微划痕 |
| 500 | 5.8×10^9 | 85.2% | 微磨损 |
| 1000 | 6.5×10^9 | 84.8% | 正常磨损 |
数据解读：500酒精擦拭后，电阻仅从4.2×10^9变为5.8×10^9 Ω·sq，小于0.2数量级。这远远好于喷涂层三阶以上的衰减。即使在1000擦拭后，电阻仍保持在10^9 Ω·sq水平，符合医疗设备3-5年生命周期要求。
结论：聚合物永久抗静电系统的耐擦拭性使显示器面板在整个产品生命周期内保持抗静电功能。该解决方案已应用于三款显示器型号，累计出货量超过50,000单位，并且没有与防静电故障相关的客户投诉。
案例3：机器人吸尘透明垃圾桶
项目背景：某智能家电品牌开发了一款新型扫地机器人。透明的垃圾箱必须让用户看到垃圾的填充程度，并防止灰尘因高速气流产生的静电而粘在墙上。壁厚仅为1.2 mm，使其成为具有非常高的流动性和成型稳定性要求的薄壁透明件。
初始问题：国产透明防静电ABS引起了两个问题。首先，填充困难，1.2 mm薄壁区域经常出现短射和流痕，成品率仅为62%。二是表面电阻不均匀，靠近浇口处为5×10^8 Ω·sq，而远薄壁端则上升为3×10^10 Ω·sq，造成局部抗静电失效。
原因分析：原料在220°C/10 kg时熔体流动速率仅为12 g/10 min，在薄壁型腔内产生较高的流动阻力。抗静电相在填充过程中也会定向，并且远端被有效稀释。
材料切换及工艺优化：客户变更为DGK-ABS KJD890TM，其MFI在220°C/10 kg达到46.4 g/10 min。较高的流量适合薄壁、复杂和长流量的透明注塑件。
关键工艺参数变化
| 范围 | 原来的 | 优化 |
|---|---|---|
| MFI (220°C/10 kg) | 12 g/10 min | 46.4 g/10 min |
| 注射温度 | 220°C | 205°C |
| 模具温度 | 60°C | 70°C |
| 注射压力 | 100 MPa | 85 MPa |
| 保压压力 | 80 MPa | 65 MPa |
| 冷却时间 | 25 s | 18 s |
结果比较
| 表现 | 原来的 | DGK-ABS KJD890TM | 改进 |
|---|---|---|---|
| 薄壁填充完整性 | 62% | 98% | +36% |
| 电阻均匀度范围 | 2.5 订单 | 0.4 订单 | 大改善 |
| 注射周期 | 42 s | 32 s | -24% |
| 零件成品率 | 62% | 94% | +32% |
| 变速箱（1.2 mm） | 84% | 87% | +3% |
结论：高流动透明抗静电ABS解决了薄壁填充问题，并通过降低注射和保压压力，降低了抗静电相的流动取向效应。产量从 62% 上升到 94%，周期时间下降 24%，总成本下降约 18%。该材料已应用于两款旗舰扫地机器人型号，交付的垃圾箱数量超过300,000。
技术总结和选型建议

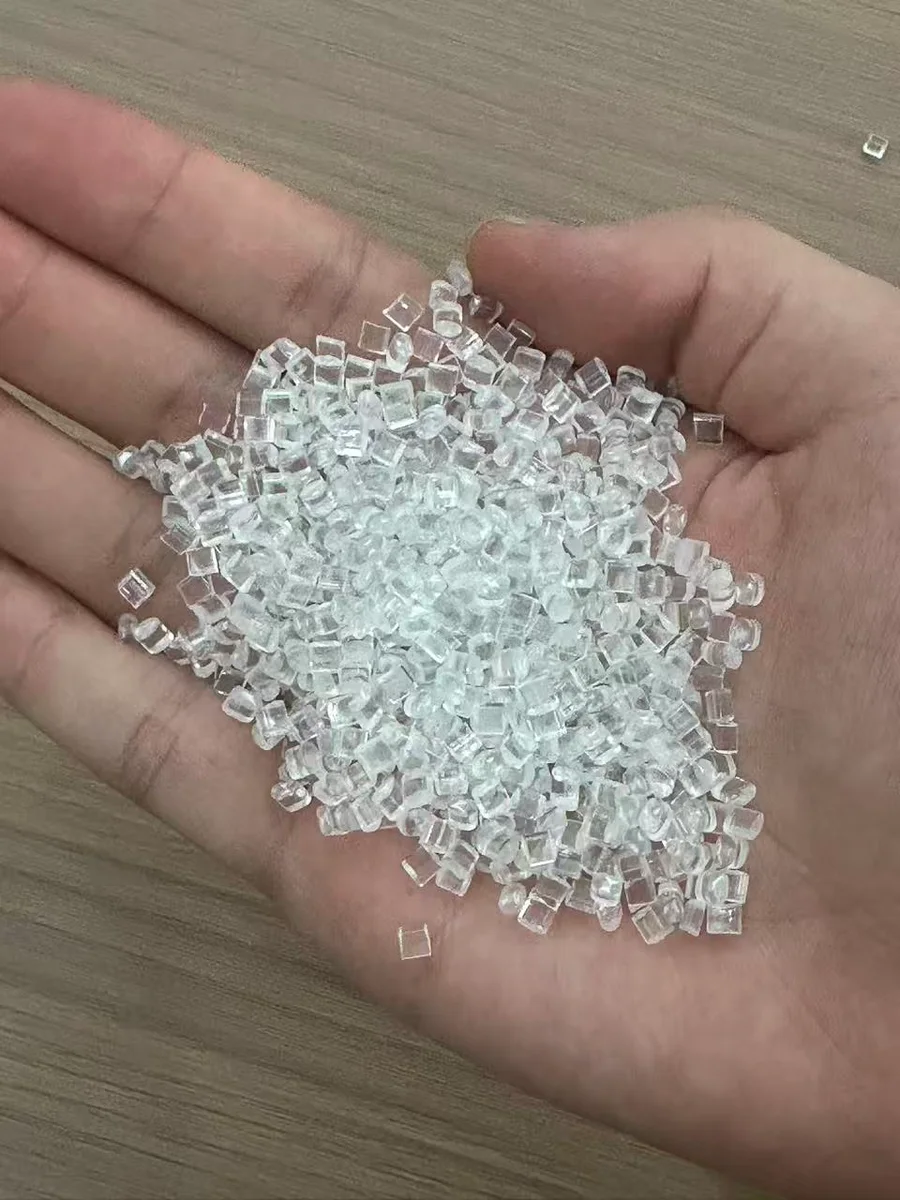

材质等级： 选择聚合物永久抗静电系统，这样抗静电性能在擦拭、洗涤或低湿度储存后不会衰减。 DGK-ABS KJD890TM平衡2 mm处的85%透射率、10^8-10^10 Ω·sq的表面电阻率和46.4 g/10 min的MFI。
工艺级别： 经验证的起始窗口在 85°C 下干燥 4-5 小时，注射温度为 195-210°C，模具温度约为 70°C。温度过高会因热降解而增加雾度；温度太低会产生短射风险。
验证级别： 在批量生产之前，进行酒精擦拭测试以实现永久抗静电行为，进行低湿度测试以实现与湿度无关的稳定性，并进行全尺寸电阻均匀性扫描以确保批次一致性。
核心性能总结
| 性能项目 | 测试标准 | 典型值 |
|---|---|---|
| 变速箱（2 mm） | ASTM D1003 | ~85% |
| 表面电阻率 | GB/T 1401 / IEC 61340-5-1 | 10^8-10^10 Ω·sq |
| MFI (220°C/10 kg) | GB/T 3682 | 46.4 g/10 min |
| 悬臂梁缺口冲击 (23°C) | GB/T 1843 | 12.3 kJ/m² |
| HDT (0.45 MPa) | GB/T 1633 | 85°C |
| 密度 | GB/T 1033 | 1.105 g/cm³ |
这些案例中使用的DGK-ABS KJD890TM透明抗静电ABS由余姚德宇塑料科技有限公司开发，已在半导体窗口、医疗面板和智能家电透明部件中实现商业化。技术数据和样品可通过 DEYU 官方渠道获取。
