PP 天然纤维复合材料：红松、椰壳纤维、麦秆、稻壳、小麦粉

简答

PP天然纤维复合材料是由聚丙烯与植物纤维或粉末复合而成的材料。红松纤维、椰壳纤维、麦秆、稻壳、小麦粉等均可作为PP的天然填料。它们赋予材料类似木材或植物纤维的质感，提高刚度，减少收缩，降低选定配方中的材料密度，并创造更自然的外观。

然而，不同的植物纤维的行为却截然不同。红松具有木材般的质感和相对稳定的外观。椰子椰壳纤维具有坚固的纤维质地和较深的自然颜色。小麦秸秆具有轻质农业纤维外观和良好的成本潜力。稻壳由于其富含二氧化硅的结构而提供了更好的刚性和热稳定性，但它可能使材料更脆。小麦粉具有细粉状的质地和更光滑的分散性，但需要仔细控制水分和气味。

余姚德宇德宇塑料可根据纤维类型、纤维含量、偶联体系、水分控制、颜色、气味要求、注塑或挤出工艺以及最终应用开发DGK-PP天然纤维复合材料。现有的相关PP方向包括 颗粒纤维复合材料PP🔍 和 小麦秸秆PP母粒🔍.

为什么PP常与植物纤维一起使用

聚丙烯是应用最广泛的热塑性塑料之一，因为它密度低、耐化学性好、耐疲劳性好、易于加工且成本相对可控。然而，标准 PP 可能无法为某些产品提供足够的自然外观、刚度、尺寸稳定性或生态风格材料特性。

在PP中添加植物纤维可以创造出具有自然质感和功能改善的复合材料。这些材料通常用于家居产品、家具配件、托盘、容器、面板、装饰部件、汽车内饰部件、园艺产品、包装相关部件和生态风格消费品。

与普通矿物填充PP相比，植物纤维增强PP可以提供更自然的外观、可见的纤维纹理、更低的感知塑料感、潜在的成本控制、比纯PP更高的刚度、减少的收缩、更好的产品差异化和生态风格的营销价值。

但PP和植物纤维自然兼容性不高。 PP是非极性的，而植物纤维含有纤维素、半纤维素、木质素和湿度敏感基团。如果没有良好的配方设计，最终材料可能会表现出分散性差、界面结合力弱、气味、气泡、纤维燃烧、颜色不稳定、吸湿性高、脆性断裂或表面质量差。

因此，PP天然纤维复合材料需要的不仅仅是将植物纤维简单地混合到PP中。真正的配方必须控制纤维选择、干燥、粒度、纤维长度、偶联剂、润滑剂、加工温度、水分、颜色和最终成型工艺。

1. 当PP中添加植物纤维时会发生什么？

自然质感和外观改善

最直接的改变就是外观。植物纤维创造出普通矿物填料无法实现的自然质感。该材料可以看起来像木塑、农业纤维复合材料或天然纤维增强塑料。

根据纤维类型的不同，表面可能会呈现木质细颗粒、较长的可见纤维条、棕色或金色的自然色调、较深的植物纤维纹理、细粉状斑点或较粗糙的有机表面效果。对于注重外观的产品，植物纤维的选择非常重要。

刚度通常会增加

植物纤维比PP树脂更坚硬。当它们良好分散并与PP粘合时，可以增加材料的刚度并减少变形。这对于托盘、面板、储物盒、装饰板、家居零件、家具配件、低负载结构零件和生态型注塑产品非常有用。

然而，刚度的提高并不总是意味着更好的韧性。如果纤维含量高或界面弱，材料可能会变得更脆。

收缩率和尺寸稳定性可以改善

植物纤维可降低PP成型收缩率。这有助于提高注塑零件或挤压型材的尺寸稳定性。但植物纤维也会引入水分敏感性。如果干燥不良，材料可能会出现气泡、银纹、气味、表面缺陷或尺寸不稳定。

如果界面较差，韧性可能会降低

植物纤维和 PP 自然粘合得不好。如果界面薄弱，应力就无法有效传递。在冲击下，纤维颗粒周围可能会出现裂纹，导致脆性断裂。

为了提高韧性和强度，配方中通常需要PP-g-MA偶联剂、增容剂、润滑剂、纤维表面处理、适当的纤维尺寸、控制的纤维含量和抗冲改性剂（如果需要）。

处理窗口变得更加敏感

植物纤维是有机材料。如果加工温度过高或湿度不受控制，它们可能会降解、变黑、燃烧、释放气味或产生气泡。与纯PP相比，PP天然纤维复合材料需要更多关注干燥、喂料稳定性、螺杆设计、挤出温度、停留时间、模具排气、注射速度、气味控制和颜色稳定性。

2. PP中五种植物纤维的比较

红松纤维+PP

红松纤维赋予PP木质般的质感和自然的棕黄色外观。它适合需要温暖、木质视觉效果的产品。

主要优点是外观天然仿木，纤维质地细腻，装饰效果好，比整齐的PP刚度好，塑料感较低。主要风险包括水分控制、纤维在高温下燃烧、气味、批次之间的颜色变化、高负载下的影响较弱以及纤维分布不均匀。

对于红松纤维PP、DEYU，重点关注木质外观、纤维分散、干燥、气味控制和偶联剂平衡。如果客户想要更好的韧性，可以添加冲击改性。如果客户想要更强的木质感，可以调整纤维含量和颗粒大小。

椰壳纤维+PP

椰子椰壳纤维通常使 PP 具有更深、更强、纤维状的外观。与更细的植物粉末相比，椰壳纤维可以打造出更明显的天然纤维质感。

适用于装饰件、生态消费品、托盘、户外产品、园艺产品以及需要可见纤维纹理的部件。主要风险是表面更粗糙、分散更困难、可能存在气味、湿度敏感性、加工过程中颜色变深以及纤维含量较高时流动性降低。

对于PP椰壳纤维复合材料，DEYU侧重于纤维长度控制、均匀分布、表面外观、气味减少和加工稳定性。如果产品需要更光滑的表面，则必须减小纤维尺寸或与更细的植物粉末混合。

麦秸纤维+PP

小麦秸秆是一种农业纤维来源，自然外观为浅黄色或金黄色。当客户想要农副产品利用和具有成本效益的天然纤维复合材料时，通常会使用它。

小麦秸秆可以提供浅自然的颜色、农业纤维特性、良好的成本潜力、减少塑料感、提高挺度和生态风格的产品价值。它适用于托盘、包装相关部件、一次性或半耐用产品、家用部件、农产品和成本敏感的天然纤维 PP 应用。

主要风险包括纤维燃烧、气味、潮湿、颜色不稳定、冲击韧性较低、可能的纤维粉尘和加工敏感性。对于PP麦秆复合材料，DEYU侧重于干燥、低温加工、偶联系统、气味控制和刚韧性平衡。

稻壳+PP

稻壳与许多其他植物纤维不同，因为它含有相对较高含量的二氧化硅。这使得稻壳填充的 PP 具有更坚硬、更刚性的特性。

与一些较软的植物纤维相比，稻壳可以提供更高的刚性、更好的尺寸稳定性、良好的热稳定性、较低的收缩率、天然农业填料的特性、良好的成本潜力和细颗粒质地。它适用于刚性托盘、面板、容器、园艺产品、家具配件和需要更好刚度的零件。

主要风险包括高负载脆性、加工设备磨损、表面较粗糙、冲击力较弱以及难以实现光滑外观。对于PP稻壳复合材料，DEYU侧重于粒径、偶联剂、填料含量、螺杆磨损、表面质量和冲击平衡。

小麦粉+PP

小麦粉是一种精细的植物粉。与长纤维相比，它的分散性更像精细的有机填料。它可以创造出更光滑、更均匀的植物粉质地。

与长纤维相比，它可以提供细腻的表面纹理、平滑的分散、更均匀的外观、天然的填料特性、成本潜力、更低的塑性感和更好的表面光滑度。它适用于装饰部件、家居用品、模压板、小型消费品以及较粗纤维更喜欢细天然斑点的应用。

主要风险包括强湿度敏感性、异味风险、热降解、湿度不受控制时的储存问题、与较长纤维相比强度提高较低以及干燥不良时可能出现的表面缺陷。对于PP小麦粉复合材料，DEYU侧重于水分控制、气味减少、分散、加工温度和表面质量。

3.比较表

植物纤维类型	外观效果	主要优势	主要风险	适用产品
红松纤维	木质状、棕黄色、天然纹理	装饰木塑外观	水分、气味、颜色变化	家居零件、家具配件、托盘、装饰面板
椰棕纤维	更暗、更强的可见纤维纹理	独特的天然纤维外观	表面粗糙，分散困难	生态风格产品、园艺配件、乡村设计产品
小麦秸秆	浅黄色，农业质感	成本潜力，浅色自然外观	燃烧、气味、影响较低	托盘、包装件、农产品
稻壳	细硬颗粒，自然棕色调	刚性更高、收缩率更低	脆性、设备磨损	刚性托盘、面板、容器、园艺产品
面粉	细粉状斑点，表面更光滑	外观均匀、质地细腻	湿度和气味敏感性	家庭用品、装饰品、小型成型品

4. 植物纤维含量如何影响 PP 性能

含量低，通常为5-10%，主要改变外观，略微提高挺度。它保持更好的流动性、更低的气味风险、更低的脆性风险和更容易的注塑成型。当客户想要自然的外观但仍想要类似 PP 的处理时，该系列适合。

中等含量，通常为10-25%，是PP植物纤维复合材料的常见实用范围。它具有清晰的天然纤维纹理、更好的挺度、减少的收缩、更强的生态风格外观和易于管理的加工。该系列通常可在外观、性能和加工之间提供最佳平衡。

含量高，通常为25-40%，使植物纤维效果非常明显。它可以提供强烈的自然质感、更高的挺度、更低的收缩率和更低的塑性感。风险包括冲击强度较低、脆性较高、流动性较差、表面较粗糙、湿度敏感性较高、气味风险较大以及加工不稳定。

5. 技术挑战

PP-光纤兼容性是第一个挑战。 PP 是非极性的，而植物纤维是极性的且对湿度敏感。如果没有偶联剂，界面结合力很弱。马来酸酐接枝PP和其他偶联系统通常用于改善PP与植物纤维之间的粘合。

水分控制至关重要。如果水分不控制，材料可能会出现气泡、银纹、气味、表面缺陷、挤出不稳定、机械性能差、模具沉积和颜色不稳定。混炼前和成型前必须控制干燥和储存。

气味和热稳定性也很重要。植物纤维受热时会释放气味。麦秆和小麦粉可能对加工温度更敏感，而椰壳纤维和红松可能带有天然气味。纤维来源、干燥、加工温度、停留时间、脱挥、添加剂体系和包装都会影响气味。

颜色稳定性比标准颜色匹配塑料更难预测。植物纤维颜色因来源、批次、干燥条件和加工温度而异。应预期自然变化并将其控制在商定的外观范围内。

6.应用选型指南

对于木质外观，可以评估红松纤维、小麦粉和选定的稻壳配方。这些系统适用于装饰面板、家具配件、家居产品、托盘、花盆和消费品。

对于强天然纤维质感，椰壳纤维、红松纤维和麦秆是实用的方向。这些适用于生态风格产品、园艺产品、乡村设计零件和装饰模制零件。

为了获得更好的刚性，可以考虑稻壳、红松纤维和受控的麦秆系统。这些可用于托盘、刚性面板、容器、工业包装零件和家具配件。

为了使表面更光滑，小麦粉、红松细粉和稻壳细粉是更好的选择。这些产品适用于小型家居用品、装饰部件、消费品外壳和对外观敏感的产品。

为了降低成本，可以根据当地供应和加工情况考虑麦秆、稻壳和小麦粉。降低成本不能仅仅依靠增加植物纤维含量，因为添加量过多可能会导致脆性破坏、废品率增加和加工困难。

7. DEYU DGK-PP 天然纤维复合材料解决方案

DEYU可支持DGK-PP红松纤维复合材料、DGK-PP椰壳纤维复合材料、DGK-PP麦秆复合材料、DGK-PP稻壳复合材料、DGK-PP小麦粉复合材料、混合植物纤维PP、注塑级天然纤维PP、挤出级天然纤维PP、低气味植物纤维PP、高硬度植物纤维PP和细面植物光纤PP。

可定制的因素包括植物纤维类型、粒径、纤维含量、PP基础树脂、偶联剂、润滑剂系统、冲击改性、色调、气味控制、湿度控制、流动性、表面纹理和注射或挤出工艺。

对于PP植物纤维复合材料，DEYU专注于稳定的纤维干燥、均匀的分散、更强的PP-纤维界面、低气味、受控的颜色变化、平衡的刚度和韧性、稳定的加工和客户零件验证。

应用案例：PP植物纤维样品开发

客户想要比较生态风格模制产品的几种 PP 植物纤维复合材料。所选纤维包括红松、椰壳纤维、麦秆、稻壳和小麦粉。

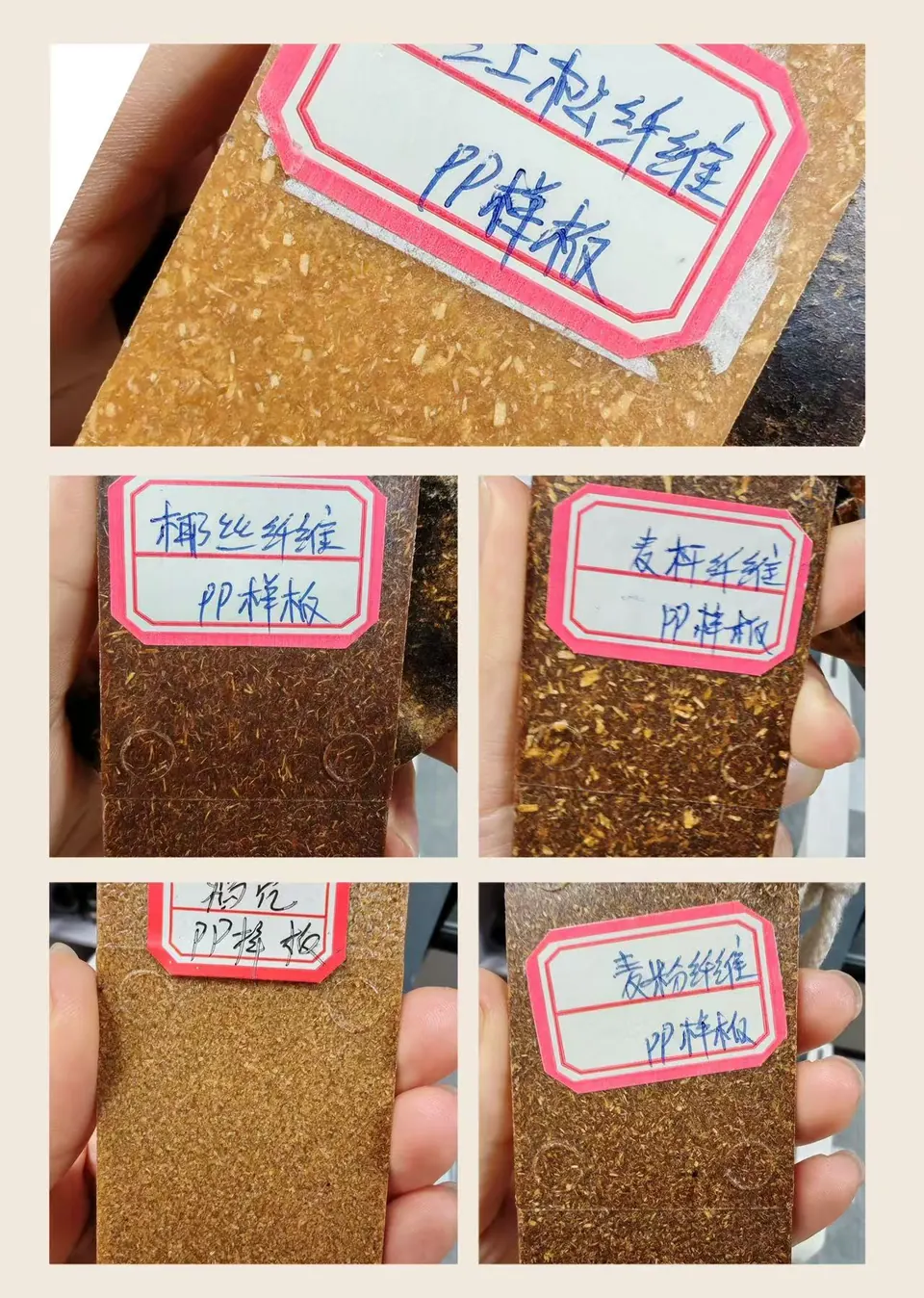

目标是使用注塑样品板来比较质地、颜色、流动性、刚度和成型稳定性。红松纤维PP呈现出温暖的木质质感。椰壳纤维PP表现出更强的深色纤维质感。麦秆PP表现出较轻的农业纤维外观。稻壳PP表现出更硬的颗粒质地和更好的刚性方向。小麦粉PP表现出更细、更均匀的表面斑点。

通过比较，客户了解到不应仅根据成本来选择植物纤维。正确的选择取决于所需的外观、零件结构、加工方法、机械要求和最终产品定位。

DEYU推荐客户提供的信息

为了开发合适的PP植物纤维复合材料，DEYU建议客户提供目标应用、首选植物纤维类型、预期外观、目标色调、注塑或挤出工艺、零件厚度、机械要求、气味要求、表面要求、户外使用要求、食品接触或阻燃要求（如果有）、预期纤维含量、样品或目标产品照片和成本目标。

有了这些信息，DEYU可以建议是否使用红松、椰壳纤维、麦秆、稻壳、小麦粉或混合植物纤维系统。

结论

PP 天然纤维复合材料不是一种单一材料。红松、椰壳纤维、麦秆、稻壳和小麦粉各自带来不同的外观、加工行为、硬度、湿度敏感性、气味风险和成本逻辑。

成功的 PP 植物纤维复合材料开发必须平衡纤维含量、PP 基础树脂、偶联剂、湿度控制、加工温度、气味控制、表面外观和真实部件测试。

余姚德宇德宇塑料为注塑和挤出应用提供定制的DGK-PP天然纤维复合材料解决方案。对于红松纤维PP、椰壳纤维PP、麦秆PP、稻壳PP、小麦粉PP以及混合植物纤维PP材料，DEYU可支持样品开发、配方调整、小批量试验和基于应用的验证。
