永久性抗静电ABS与迁移性抗静电ABS：使用寿命比较及应用案例

1. 为什么抗静电并不一定意味着持久抗静电

在电子制造和精密封装领域，买家可能会遇到一个隐藏的陷阱：材料在发货时经过检验，但使用几个月后，其表面电阻从10⁸ Ω上升到10¹² Ω以上，实际上失去了抗静电功能。化学接触和反复擦拭会导致膨胀和更高的电阻。 A 不太明显的问题是迁移添加剂的泛滥和耗尽：添加剂分子到达表面，随着时间的推移被去除或丢失，并且电阻漂移。仅进行出厂检查并不能揭示未来的性能损失。

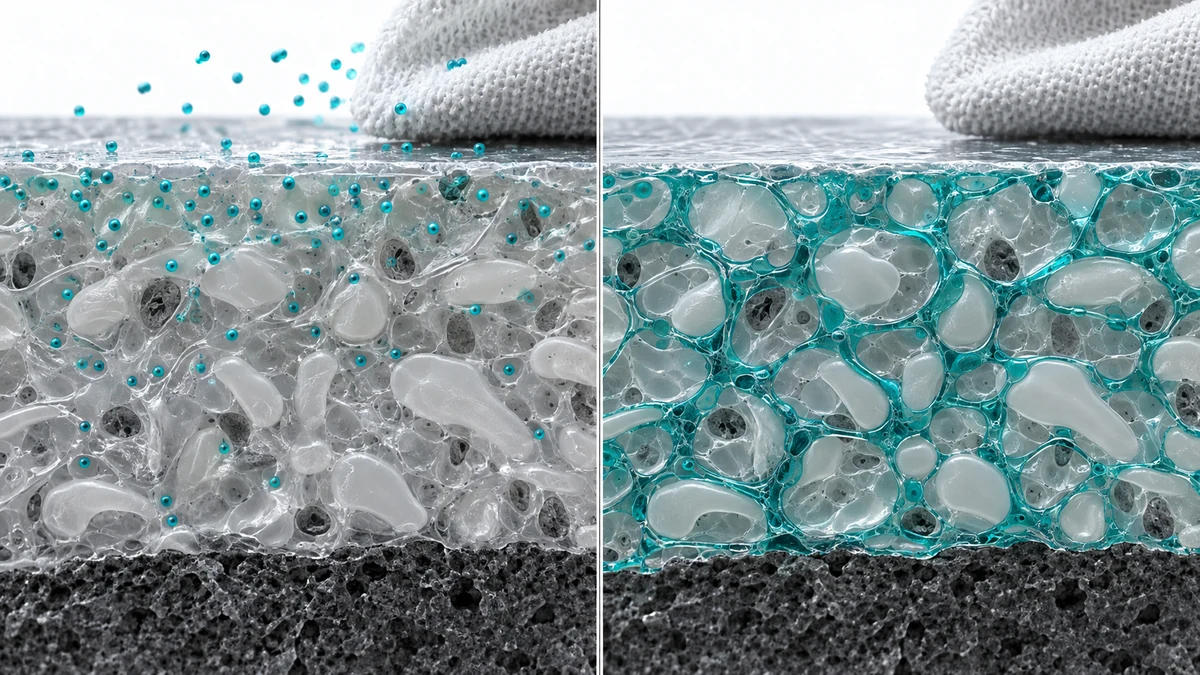

根本区别在于抗静电技术。迁移添加剂通常是低分子量表面活性剂，例如季铵盐或甘油酯。它们分散在ABS中，向零件表面移动，形成电荷耗散层，通过擦拭、洗涤和摩擦逐渐消耗。相反，永久性聚合物抗静电剂在 ABS 中形成共连续或分散的聚合物相，并提供电荷耗散的内部路径，而不依赖于持续的表面起霜。

德宇塑料' DGK-ABS KJD678R-BZ 和 DGK-ABS KJD910R 代表了这两种方法并提供了有用的工程比较。本文的源材料中提供了 KJD910R 规格和下面的案例图；购买者在购买前应根据当前签署的技术和测试记录进行确认。

2. 两个等级，两种材料路线

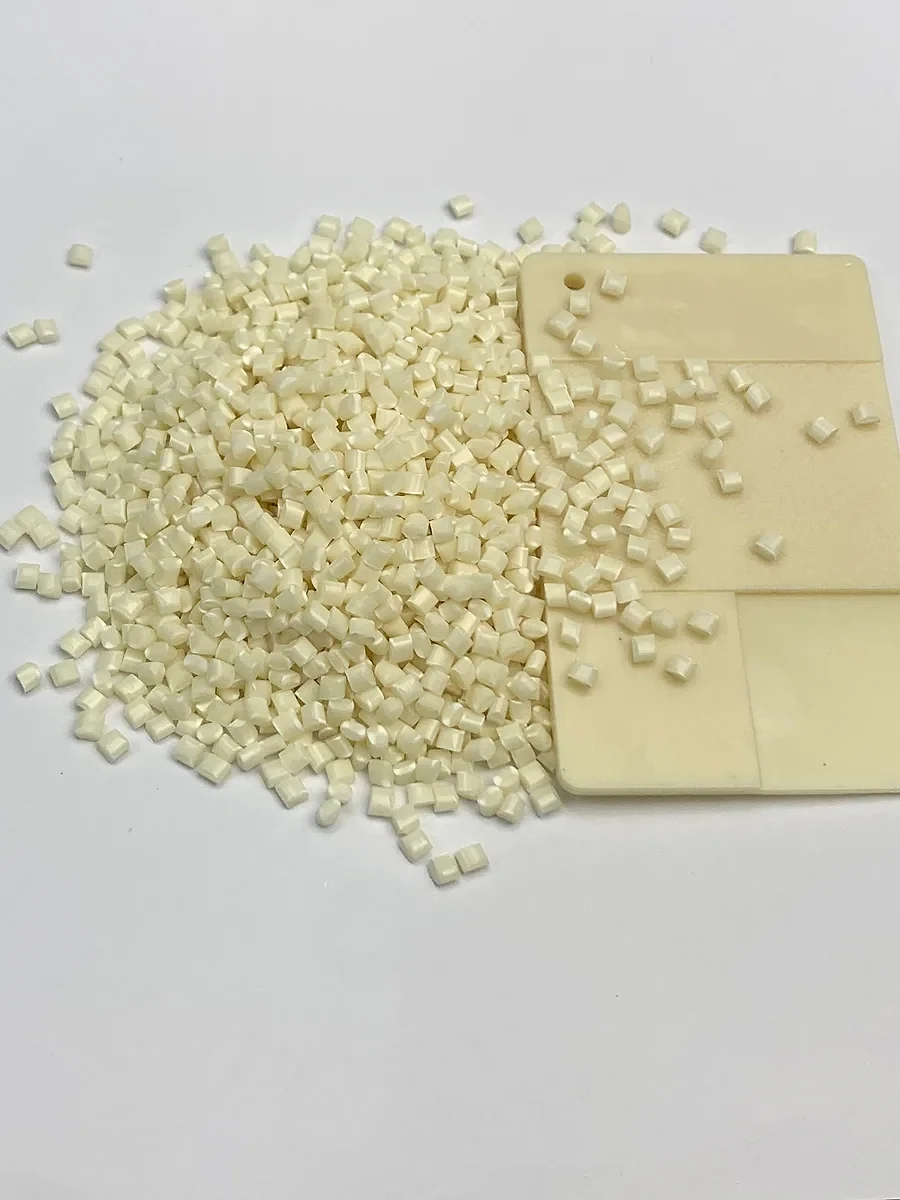

DGK-ABS KJD678R-BZ：永久聚合物合金路线

该 ABS 等级采用永久性聚合物合金抗静电改性，并以天然米色颗粒形式提供。其公布的电气范围是表面电阻10⁷–10⁹ Ω。产品表报告了弯曲强度 52 MPa、弯曲模量 1,921 MPa、悬臂梁缺口冲击强度 24 kJ/m² 和夏比缺口冲击强度 21 kJ/m²。熔体流动速率为22 g/10 min，密度为1.06 g/cm³，热变形温度为80°C。建议的处理是在 85°C 干燥 4–5 小时，在 195–210°C 和 70°C 模具进行注塑成型。源表标注电阻测试GB/T 1401-2002，表面电阻使用Ω·cm；这些标签需要在签署的报告上进行澄清，因为表面电阻、表面电阻率和体积电阻率不可互换。

DGK-ABS KJD910R：经济级、控制开花路线

所提供的描述将该等级定位为一种经济的内部复合添加剂系统，适用于短期周转和低静电室内服务。其报道的表面电阻范围为10⁹–10¹¹ Ω； MFR是26 g/10 min，支撑薄壁、细长和复杂的小零件。提供的数据还给出拉伸强度 40 MPa、简支梁无缺口冲击强度 35 kJ/m²、弯曲模量 2,495 MPa、HDT 82°C 和 UL 94 HB。 RoHS 一致性在所提供的描述中说明；获取所订购配方的实际合规文件。目前该网站上没有发布单独的 KJD910R 产品页面，因此此处仅讨论该等级，但并未发明该等级。

即使两者都通过了初始电气验收测试，这些材料路线也会导致不同的使用寿命风险。

3. 整个使用寿命维度的证据

3.1 湿度灵敏度

许多迁移表面活性剂的电荷耗散机制很大程度上取决于环境湿度。所提供的文章中引用的 A 第三方比较报告称，将相对湿度从 50% 降低到 15%，将非离子迁移添加剂 ABS 的表面电阻率从 2.1 × 10⁸ 提高到 4.3 × 10¹⁰ Ω/sq，大约为 205 倍。其永久抗静电ABS比较器从3.2×10⁸上升到4.8×10⁸ Ω/sq，大约1.5倍。未提供基础报告，因此这些数字仅说明报告的比较，而不是 DEYU 等级的经过验证的测试。

这一比较突出显示，在干燥的北方冬季工厂或仓库中，湿度敏感的迁移系统可能会出现两个数量级的损失。 A 永久聚合物合金网络的设计较少依赖于表面吸附的水分。 KJD910R 或 KJD678R-BZ 是否满足特定的低湿度限制仍必须在模制部件上进行验证；引用的第三方样品无法确定特定等级的结果。

3.2 擦拭磨损后的电阻

一旦迁移系统的表层被去除，材料内的添加剂可能会补充它，但补充率和可用储备可能会下降。提供的 KJD910R 描述将其限制为短周转和低静态室内使用，使使用寿命成为明确的选择边界。 DEYU 的客户结果与另一个永久等级有助于解释 KJD678R-BZ 的预期寿命行为，但不能取代 KJD678R-BZ 的直接寿命测试。

3.3 客户案例一：医疗监控面板

背景和失败。 是国内医疗器械品牌，在普通ABS的基础上制作的显示器显示屏盖，喷涂了抗静电涂层。盖子通过了输出电阻检查。在 ICU 中，护士每天用 75% 酒精擦拭设备两到三次。三到六个月后，涂层就磨损了；屏幕上静电吸引的灰尘会干扰读取显示屏。

失效机制。 喷涂层是一种物理表面处理。酒精擦拭反复去除或损坏了该层的一部分，因此频繁的清洁比客户预期的要早得多。这种涂层部件故障不应与内部复合 KJD910R 的测量使用寿命混为一谈；两条路线不同。

更换和测试。 客户改为 DEYU DGK-ABS KJD890-TM，这是一种透明的永久抗静电牌号，与 KJD678R-BZ 属于同一广泛的聚合物合金系列。在 500 循环 75% 酒精擦拭测试中，报告的电阻漂移保持在一个数量级以下，读数保持在 10⁸–10⁹ Ω/sq 区域。在 15% RH，报告的变化也低于一个数量级。在 60°C 水中煮沸 24 小时后，据报道电阻上升幅度小于 30%。

生产结果和转移限制。 所提供的客户帐户报告 150,000 已交付零件并且没有客户投诉。它支持在该监视器项目中使用 KJD890-TM。尽管 KJD678R-BZ 遵循永久聚合物合金路线，但不能假设 KJD678R-BZ 具有相同的擦拭寿命或电气值；验证预期零件的等级。其自然米色适合 IC 和 SMT 托盘等非透明应用。

3.4 客户案例二：SMT-线 PCB 循环托盘

背景。 一家电子产品制造商需要用于 SMT 生产线的 350 × 250 × 20 mm PCB 循环托盘。该托盘具有多个 8 mm 深的定位槽，重量约为 310 g，并在 180 吨压机上每个周期模制一个型腔。

最初的问题。 对于另一家供应商的迁移型抗静电ABS，槽边缘和中心的电阻相差一个数量级以上。成型后的去毛刺和超声波清洗降低了某些区域的抗静电性能。不均匀的读数表明功能表面层不均匀。

切换并试用。 客户更换为KJD678R-BZ后，DEYU在试生产前检查了压力机和工具，并调整了生产线的流动行为。提供的外壳记录了托盘上半个数量级内的电阻变化，以及超声波清洗后小于 0.5 个数量级的变化。材料板的悬臂梁缺口冲击强度为 24 kJ/m²，在报告的试验中重复处理 PCB 时，定位槽没有破裂。

选拔课。 对于成型后必须清洁的零件或需要点对点电阻一致性的零件，永久性系统可以提供更长的使用寿命和更可控的电阻图。确认客户验收计划中的实测网格和清洗周期。

3.5 客户案例三：成型故障及解决方法

已报告问题。 客户使用 KJD910R 模制小型电子元件存储盒，报告出现银色条纹和气泡。一些读数低于预期电阻范围，而抗静电性能未达到客户的目标。

诊断。 DEYU 将缺陷追溯到干燥不足。提供的 KJD910R 加工说明要求 85°C 干燥 4–5 小时；顾客只烘干了两个小时。 ABS 水分会导致表面条纹和气泡，损害冲击性能并使电气结果不均匀。

纠正措施。 DEYU建议干燥4–5小时，最好使用除湿干燥机；保持桶身在195–210°C和220°C以下，避免泛黄和附加损坏；并将螺杆和机筒与炭黑改性材料隔离。在更换材料之前，建议使用纯 ABS 进行 10–15 分钟净化，以减少交叉污染。

结果和教训。 调整后，提供的帐户称条纹和气泡消失，电阻恢复到规定的 10⁹–10¹¹ Ω 范围，并且批次一致性得到改善。源文章认为内部复合的 KJD910R 比永久系统对热历史和加工条件更敏感，并表明 KJD678R-BZ 可以降低成型工厂无法维持严格的干燥和温度控制的过程控制复杂性。这是一个选择假设，而不是比较试验结果：成本较低的系统仍然需要严格的干燥、温度控制和设备清洁，并且永久等级也需要过程控制。

4. 测试方法和验收标准

抗静电 ABS 的使用寿命无法通过一份输出读数来判断。首先定义目标量是表面电阻（Ω）、表面电阻率（Ω/sq）还是体积电阻率（Ω·cm），并保持相同的样品、电极几何形状、条件、电压和通电时间进行比较。 ASTM D257 和 GB/T 31838.3-2019 涉及表面电气测量； IEC 61340-5-1 为 ESD 控制程序设定要求，而不是规定的 85°C/85% RH、168 小时老化测试。最初提供的名称“GB/T 31838，抗静电产品寿命测试方法”并不是该标准系列的标题。

基线测量。 在 23 ± 1°C 和 50 ± 5% RH 处，记录项目定义的基线，例如在所选方法和仪器允许的情况下应用 500 V DC 60 秒后。锁定测试计划中的电压和持续时间；它们是此处的示例条件，而不是 ASTM D257 或 GB/T 31838.3. 施加的通用指令

湿热老化。 项目可能会使用 85°C/85% RH 168 小时，然后修复并重新测试样本。将此视为特定于项目的加速暴露，而不是 IEC 61340-5-1 程序。提前就允许的电阻漂移、视觉泛光和机械变化达成一致。

低湿试验。 如果与应用相关，则在 15% RH 或更低处进行测量。这可以区分依赖于湿度的表面机制和更耐湿的内部网络。引用的第三方比较是运行此测试的原因，而不是测试两个建议等级的替代品。

擦拭和磨损循环。 如果反映了维修情况，请使用 75% 酒精或指定的洁净室布擦拭成品部件至少 500 个周期，并按规定的时间间隔进行测量。报告的 KJD890-TM 案例使用 500 酒精擦拭布后的变化低于一个数量级； KJD678R-BZ 和 KJD910R 各自需要自己的验收结果。

存储跟踪。 将样本在受控的房间条件下储存 6–12 个月，并定期测量。提供的文章还提到了永久性抗静电ABS三年多有限漂移的专利示例，但没有提供专利标识符或测试报告；在没有证据的情况下，请勿将该声明转移到这些等级。

5. 材料选择和总寿命成本

KJD678R-BZ 是需要较长使用寿命、重复清洁和更广泛的环境耐受性的项目的候选者：半导体 IC 托盘、SMT 托盘、晶圆载带、洁净室组件、医疗设备外壳和其他需要频繁清洁或擦拭的防静电部件。其发布的 10⁷–10⁹ Ω 表面电阻范围和永久抗静电设计与这些需求相关，但每个项目都必须签署低湿度、清洁和成品结果。提供的文章仅列出了该等级的 UL 94 HB；如果V-0是强制性的，例如某些高功率电源、消防安全设备或新能源电池组外壳，则指定不同的经过验证的阻燃配方，而不是默认将抗静电等级视为合规。

KJD910R 被描述为短期或湿度控制服务的经济选择：普通电子零件盒、简单的 PCB 托盘、小型电器外壳、打印机防尘零件和低成本材料箱。其提供的26 g/10 min的MFR和40 MPa的拉伸强度适合经济的小零件成型。 4–5 小时的干燥、受控的机筒窗口、专用螺杆和机筒以及不与炭黑导电改性材料共享生产仍然是其工艺资格的一部分。由于未找到 KJD910R 的当前现场 TDS，因此请在指定之前直接与 DEYU 确认这些值和可用性。

对于在无法维持至少 40% RH 的环境中预计超过 12 个月的服务，永久路线是一个谨慎的起点，而不是自动通过标准。将生命周期成本与较低的初始材料价格进行比较时，包括退货、返工和客户投诉风险。

数据来源。 KJD678R-BZ 数据与 DEYU 已发布的产品表进行比较；其电阻测试名称和单位需要澄清。 KJD910R 数据和三个客户帐户来自所提供的文章，未经本网站中的文档独立证实。监视器示例涉及 KJD890-TM 而不是 KJD678R-BZ。电阻和使用寿命会随试样厚度、成型、调节、清洁和使用环境而变化；仅根据预期零件和签署的测试记录批准等级。
