PA66 衬套间隙增长和振动：芳纶解决方案路线

1. El 问题

PA66广泛用于衬套、导向块和移动支撑部件。它具有良好的强度、韧性和耐热性。然而，在重复滑动或旋转支撑位置时，普通PA66可能会表现出：

DGK-PA66 FL20L🔍。是用于衬套磨损和间隙验证的相关芳纶增强 PA66 产品页面。

清除率增长； 振动; 磨粉； 表面划痕； 装配松动； 更换间隔短。

对于套管来说，关键故障通常不是立即断裂。是逐渐磨损导致间隙变化，影响整个机构的稳定性。

2. 为什么会这样

常见原因包括：

普通PA66对于负载来说耐磨性不够； 湿度变化 PA66 尺寸和机械性能； 配合轴或支撑面太粗糙； 配方缺乏内部磨损平衡； 衬套太薄或存在局部应力集中； 材料太硬，损坏配合面； 测试前的调节不一致。

对于 PA66 套管，湿度调节非常重要。 A 干燥成型部件和经过调节的部件可能表现不同。

3. DEYU 材料方向

当普通 PA66 磨损太快，但硬填充尼龙导致装配或配合表面问题时，DEYU 可能会推荐 DGK-PA66 FL20L 芳纶增强 PA66.

发展方向：

减少磨损深度； 控制间隙增长； 保持韧性； 减少振动； 避免严重的配合面刮伤； 调节后稳定尺寸； 保持注塑加工性能。

4. 用于此路线的产品详细信息字段

本文使用当前的 DEYU 产品详细信息字段而不是估计的机械范围。

技术路线、应用场景及实际项目验证

对于本主题，有用的工作超出了通用材料名称的范围。工程验证从失败的部件、必须保留的属性以及处理后确认结果的测试方法开始。

DEYU如何缩小路线

此类项目遵循耐磨低摩擦路线，重点关注摩擦、磨损粉末和间隙增长。团队首先定义目标指标以及颜色、冲击强度、流动性、收缩率和表面质量的限制。目标不是选择一种“最佳”添加剂，而是在模制部件上定义可重复的配方窗口。

应用这个逻辑的地方

• 齿轮、滑块和导向块
• 衬套、轴承和重复运动部件
• 噪音、干摩擦、使用寿命和尺寸稳定性都很重要的组件

这些场景在壁厚、周期时间、外观要求和检查方法方面有所不同。当模具、零件几何形状或测试方法发生变化时，相同的材料系列可能需要不同的调整。

匿名客户案例及验证方法

在一个真实的匿名客户项目中，起始路线已经方向正确，但零件级验证不够稳定。 DEYU保留了原来的应用目标，改变了验证参数和配方平衡，而不是人为缩小用例。

比较了什么	为什么之前的路线很弱	调整了什么	结果如何评估
更换前材质	以前的树脂在重复运动后会产生磨损粉末、噪音增大或间隙增大，尽管基本强度看起来可以接受	PTFE、MoS2, 芳纶或润滑平衡、配合表面、收缩、成型工艺窗口以及真实接触副上的测试	DEYU样品表现出更可预测的摩擦和磨损行为；验证基于工作组件而不仅仅是标准牌匾
DEYU路线	标准样品上的值并不完全代表真实的模制部件。	短样品运行、控制样品、处理窗口和测量方法。	结果记录为工作范围；批量供货仍需以实际模具确认。

这使得这篇文章对工程师和采购员都很有用：工程师可以看到必须测试什么，而采购员可以看到在请求样品之前应该发送哪些信息。

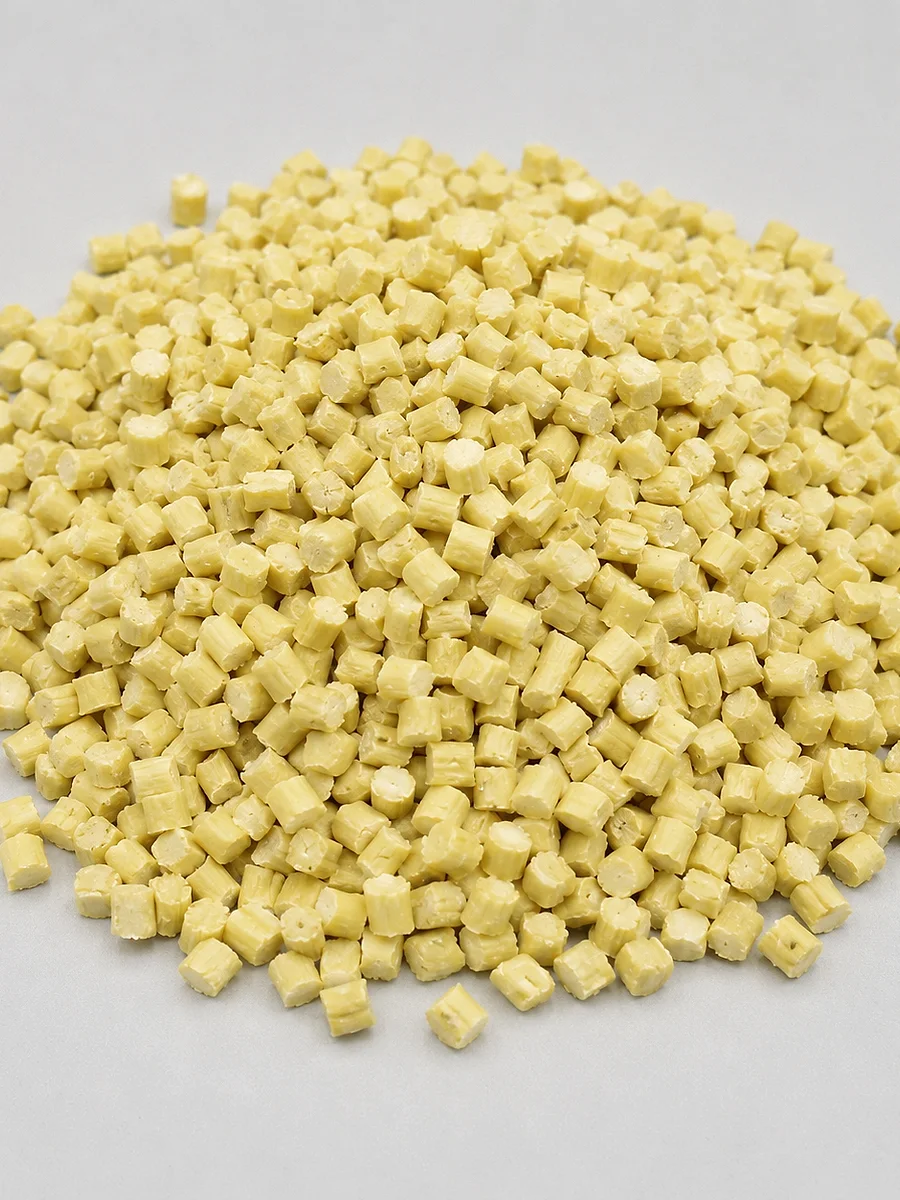

产品领域	DGK-PA66 FL20L
基体树脂	PA66
模型	FL20L
关键绩效	芳纶增强；高强度、低收缩、优异的耐磨性。
应用案例	高速摩擦件、纺织部件及耐磨结构件。
加工	注塑成型
色彩服务	支持

5.客户调试数据

物品	普通PA66套管	硬质填充尼龙试用	DEYU DGK-PA66 FL20L 芳纶 PA66
试用数量	3,000个	2,500个	5,000个
平均磨损深度	0.121 mm	0.091 mm	0.045 mm
清关超限率	7.1%	4.6%	1.4%
振动投诉率	4.0%	2.8%	0.9%
装配废品率	3.3%	2.6%	1.0%
配合面划痕	低的	中高	低-中
更换周期方向	3月	4–5月	7–8月

6. 结果解释

在此内部客户案例中，与普通 PA66 相比，芳纶 PA66 路线减少了约 63% 的磨损深度。它还提高了间隙稳定性并减少了振动投诉。

关键不只是让尼龙变得更硬。改进来自平衡芳纶纤维、韧性、表面状况和调节后的尺寸稳定性。

Заключение

PA66轴套磨损应通过间隙变化、振动、磨损深度和更换间隔来评估。当普通尼龙磨损太快且硬质填充尼龙损坏配合部分时，芳纶增强PA66可能是更平衡的路线。

工程决策路径

此页面旨在作为材料选择简介，而不仅仅是产品介绍。工程路线从失效模式开始，然后缩小基础树脂、添加剂包、成型工艺窗口和验证方法。

• 澄清振动是否来自初始公差、与潮湿相关的尺寸变化、磨损、蠕变或与配合轴不匹配。
• PA66 调节必须成为设计审查的一部分，因为零件吸收水分​​后间隙可能会发生变化。
• 芳纶增强材料可以支持磨损和稳定性，但必须与润滑、成型收缩和轴表面兼容性相平衡。
• 验证应测量调节前后的间隙、噪音、振动和磨损，而不仅仅是初始配合。

匿名客户案例

案例 1：具有磁场噪声的小型旋转套管

客户发现装配配合良好，但使用后出现振动。 DEYU提出了芳纶增强PA66路线，并要求团队在判断材料之前比较干燥和调节后的尺寸。

案例 2：紧凑型驱动模块中的导套

该设计几乎没有改变几何形状的空间。 DEYU 专注于配方、收缩控制和配合表面审查，以便客户无需重新设计工具即可减少间隙增长。

DEYU 如何支持该项目

• DEYU可以将导电性、耐磨性、韧性、阻燃方向、颜色和加工流程作为组合的配方目标进行调整，而不是单独处理每个性能。
• 在商业供应之前，样品批次可以与客户模具、零件厚度、浇口位置和预期测试保持一致。
• 对于国际询问，DEYU 工程师帮助采购和技术团队将应用要求转化为树脂路线、测试项目、样品计划和风险点。

PA66 衬套间隙增长的扩展诊断

PA66 套管的间隙增长很少是由材料数据表中的一个数字引起的。图纸可能看起来正确，初始内径可能通过检查，并且组装在第一天可能会感觉顺利。然而，在负载、热量、潮湿和反复运动之后，孔可能会抛光、蠕变或磨损成椭圆形。然后会出现振动，因为轴不再以相同的方式沿整个接触带受到支撑。

DEYU将此问题视为系统问题，涉及材料、轴、表面粗糙度、润滑剂、载荷方向和测试周期。 A 较硬的材料并不自动更好。太多的玻璃纤维可以提高刚度，但会划伤轴或产生磨料碎片。过多的内部润滑剂会降低摩擦力，但会削弱尺寸保持力。当零件需要比纯矿物或玻璃纤维路线更耐磨、减震和更宽容的接触行为时，芳纶增强 PA66 非常有用。

为什么图纸看起来正确后间隙会增加

PA66 会吸收水分，而水分会改变尺寸和机械性能。在径向载荷下，即使室温测量看起来可以接受，接触表面也会蠕变。如果轴粗糙，衬套可能会因磨料磨损而损失材料；如果轴太光滑，润滑可能无法保持稳定，并且会出现粘滑噪音。温度会加速这些机制，尤其是在每天多次启动和停止的设备中。

因此，正确的检查不仅仅包括初始卡尺读数。测量调质前后的内径，记录圆度，检查磨屑颜色，聆听负载下的噪音并检查磨损轨迹是否居中。这些观察结果表明故障是否是蠕变、磨料磨损、粘着磨损、不对中或不稳定的润滑状态。

观察到的症状	可能的机制	验证动作
内径增长均匀	在径向载荷下蠕变或抗压强度不足。	运行负载老化并在固定角度位置测量 ID。
孔变成椭圆形	方向载荷、轴不对中或墙壁支撑不均匀。	绘制圆度图并将磨损轨迹位置与装配方向进行比较。
吱吱声或间歇性振动	粘滑、润滑保持不良或接触压力不稳定。	记录工作温度下启停循环期间的扭矩/噪音。
深色或纤维状碎片	接触表面出现磨粒磨损或填料暴露。	在放大镜下检查轴的粗糙度和衬套表面。
孔附近热量积聚	摩擦系数对于占空比来说太高。	测量连续和脉冲操作期间的表面温度。

为什么芳纶改变了失效模式

芳纶加固不仅仅让 PA66“更强”。它改变了接触表面在滑动和振动下的行为方式。与高玻璃纤维路线相比，芳纶可以减少严酷的磨损，并帮助孔保持更稳定的接触带。与重润滑路线相比，它可以保持更好的机械支撑，同时仍然改善磨损行为。这就是为什么芳纶 PA66 通常被考虑用于衬套、导套和支撑环，这些领域的噪声、间隙和轴保护都很重要。

路线仍然需要边界。如果应用具有高化学暴露、高连续温度或非常高的 PV 值，DEYU 不会将芳纶 PA66 视为通用答案。在这些情况下，团队会比较 POM、PPS、PTFE 改良系统或其他耐磨塑料。选择基于轴材料、速度、负载、温度、润滑脂状况和预期使用寿命。

原型验证序列

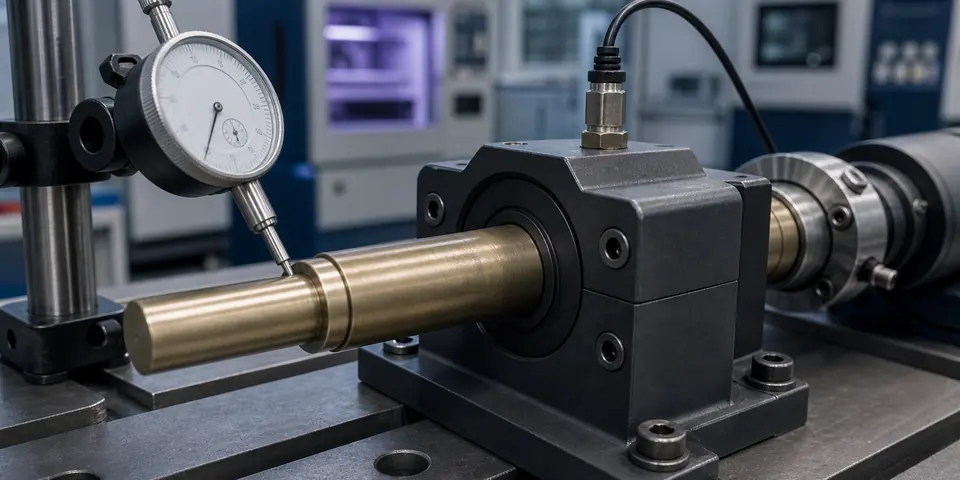

实际试验从由实际工具或足够接近代表负载带的几何形状制成的模制衬套开始。 DEYU 建议在组装前、湿度调节后、短期运行测试后和长时间运行测试后测量 ID、OD、圆度和表面外观。如果可能，运行至少两个具有不同表面粗糙度水平的轴；这将材料磨损与配合面问题区分开来。

对于采购和工程团队来说，最有用的请求包包括图纸、当前材料、轴材料、轴粗糙度、径向载荷、旋转或振荡速度、润滑条件、工作温度、目标寿命和故障零件照片。有了这些数据，芳纶 PA66 路线就可以与玻璃纤维 PA66、润滑 PA66 和替代树脂系统进行比较，而无需依赖猜测。
