冲击强度与低温韧性：买家应了解的内容
材料选择指南，供买家比较 PP、ABS、PC、PA、POM 和弹性体改性塑料的室温冲击强度与真实低温韧性。
买家兼工程师 FAQ
工程师经常询问的有关该材料路线的问题
有耐低温塑料要求的PE可以用在什么地方？
典型领域包括冷链集装箱、户外带扣、冷冻机零件、冬季设备和易受冲击的外壳。对于本文，DEYU 首先确认工作环境、壁厚、预期寿命以及 DGK-PP 66D 低温 PP 产品页面是否与零件几何形状匹配或需要配方调整。
PE上“耐低温塑料”目标的主要性能指标有哪些？
重点关注使用温度下的缺口冲击、韧脆转变、柔韧性和尺寸变化。买家应询问模制零件的数据，而不仅仅是颗粒数据，因为浇口位置、填料方向和厚度可能会改变最终值。
工程师在注塑或加工过程中应该注意什么？
对于PE，实用的起始窗口是170-220°C熔体/20-50°C模具。避免尖锐的浇口和高残余应力；在 -20°C、-30°C 或实际工作温度下验证零件。最终参数应遵循零件厚度、浇口设计和实际机器。
哪些细节可以帮助DEYU更准确地推荐DGK-PP 66D低温PP产品页面？
发送当前树脂或牌号、图纸或照片、壁厚、年数量、目标标准、失效模式和所需颜色。如果参考等级已通过一项测试但在生产中失败，请包括两个数据集。
如需精确推荐，请与 DEYU 分享零件图、基础树脂、目标性能、加工方法和测试标准。
相关DEYU参考文献： DGK-PP 66D低温PP产品页面 和 DGK-PP 66D冷冲击零件解决方案.
背景/问题
买家查看材料数据表。冲击强度数值看起来不错——足够高以满足规格要求。该零件经过批准、成型并发货。但当冬天到来时，零件就会破裂。通过冲击测试的材料在现场失败了。出了什么问题？
答案在于许多买家忽视的一个关键区别： 一般冲击强度 在室温下测量并 低温韧性 在实际使用温度下测得的性能根本不同。在 23°C 处吸收能量良好的 A 材料可能在 -20°C 处破碎。数据表中的影响数字对于寒冷天气应用可能毫无意义。
本指南解释了这两种特性之间的差异、为什么温度很重要，以及买家在指定冷应用材料时应注意什么。
什么是一般冲击强度？
一般冲击强度是材料在突然加载时吸收能量的能力 室温，通常为 23°C。它是使用标准化测试来测量的，例如：
悬臂梁冲击试验 (ASTM D256)：摆锤摆动并撞击有凹口的悬臂塑料样品。测量破坏样品时损失的能量。 V 凹口可创建受控应力集中，模拟现实世界的缺陷，例如尖角或成型浇口。
夏比冲击试验（ISO 179）：原理相似，但样品作为简支梁水平固定。
冲击测试结果表示为每单位横截面积吸收的能量 (kJ/m²) 或每单位样本厚度损失的能量 (J/m)。数值越高表明韧性和抗突然失效能力越大。
它告诉您什么：材料在室温下的冲击下表现如何。这对于比较一般材料很有用，但它确实 不是 预测寒冷环境中的性能。
什么是低温韧性？
低温韧性是材料吸收冲击能的能力 零度以下的温度 — 通常是应用的实际工作温度，可能是 -20°C、-30°C、-40°C 或更低。

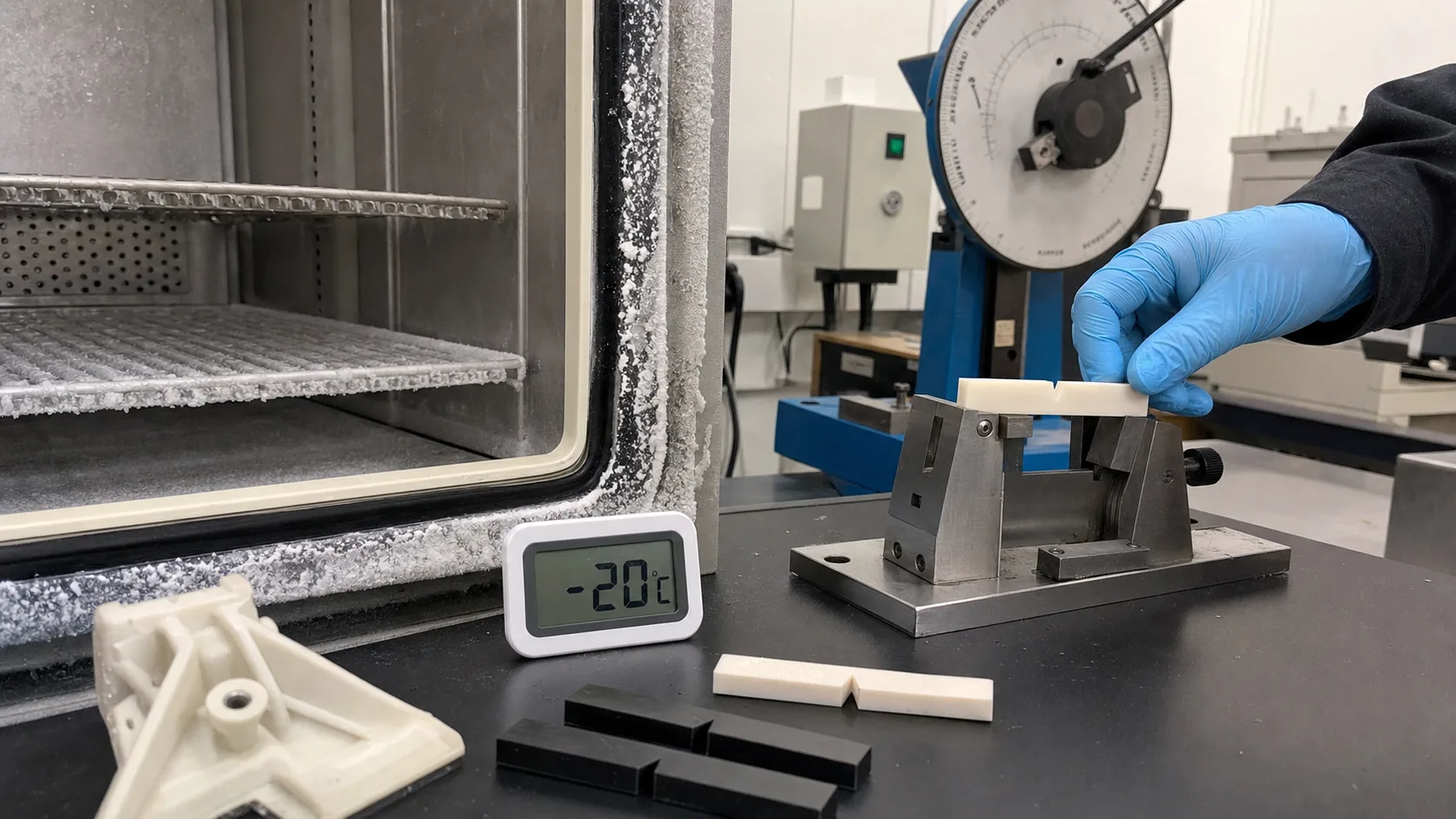

低温冲击试验使用相同的基本方法，悬臂梁或夏比，但有一个关键区别：在测试前将样品置于指定的低温下。测试通常运行到 -40°F (-40°C) 或偶尔更低。根据标准，测试温度范围可以覆盖-196°C至+25°C。
它告诉您什么：在零件使用的实际温度下，材料在冲击下的表现如何。这是对于冷服务应用程序来说很重要的数据。
关键区别：温度依赖性
关键的区别在于 冲击强度与温度有关。大多数塑料在较低温度下表现出韧性到脆性的转变，从而导致冲击值显着降低。
| 温度 | 材料行为 | 冲击性能 |
|---|---|---|
| 室温（23°C） | 延展性、吸能 | 高影响力值 |
| 低于转变温度 | 脆性、裂纹扩展 | 影响值大幅降低 |
真实示例：未改性的聚碳酸酯组合物在室温下显示出缺口伊佐德值下降约 80% 当在 -20°C 左右测试时。在 23°C 下看起来坚韧的 A 材料在 -20°C 下变得易碎。
另一个例子：聚丙烯样本在 -25°C 时从延展性变为脆性。商用PP在低温下的耐冲击性较差，包括0°C及以下，例如-30°C。这就是标准 PP 在寒冷应用中失败的原因。
为什么差异对买家很重要
1. 室温数据具有误导性
材料数据表报告“冲击强度：50 kJ/m² - 未指定测试温度是不完整的。如果该值是在 23°C 下测量的，则它不会告诉您材料在 -20°C 下的性能。
风险：您根据室温数据和模具零件选择材料，并在寒冷天气到来时发现现场故障。
2. 韧性-脆性转变不是渐进的
从延性到脆性的转变通常是急剧的，而不是渐进的。 A 小的温降会导致冲击强度急剧下降。这就是为什么在实际工作温度下进行测试至关重要——而不仅仅是接近它的温度。
3. 不同的应用需要不同程度的修改
所需的冲击改性程度取决于应用：
| 修改级别 | 典型负载 | 应用 |
|---|---|---|
| 通用型 | <10% | 合理的室温影响；不满足低温要求 |
| 低温冲击 | 5-15% | 需要低温柔韧性和抗断裂性的应用 |
| 超强冲击力 | 20-25% | 即使在高速下命中 -30°C 至 -40°C 也不得失败的应用程序 |
4. 材料行为因聚合物类型而异
不同的聚合物对温度的响应不同：
| 材料 | 室温影响 | 低温韧性 | 关键考虑因素 |
|---|---|---|---|
| PP 均聚物 | 缓和 | 贫穷的 | 在 0°C 以下变脆 |
| PP 抗冲共聚物 | 好的 | 好（至-30°C） | 需要针对冷冲击进行修改 |
| ABS（标准） | 好的 | 缓和 | 橡胶相在低于-20°C时失效 |
| ABS（高影响） | 出色的 | 好（至-30°C） | 更高的橡胶含量以提高冷韧性 |
| PA6/66（干） | 贫穷的 | 贫穷的 | 干燥时易碎 |
| PA6/66（有条件） | 好的 | 好的 | 水分提高韧性 |
| PC（未修改） | 出色的 | 差于-20°C | 80% 在 -20°C 处减少 |
| PC（冲击改性） | 出色的 | 好的 | 冷态需要改造 |
5. 低温韧性不等于柔韧性
常见的误解是柔性材料在低温下自然会变得坚韧。虽然橡胶特性通常具有更高的断裂伸长率和更好的抗冲击性，但此类材料的刚度较低。低温韧性约为 能量吸收而不断裂 ——不仅仅是灵活性。
买家应该寻找什么
1. 请求实际工作温度下的影响数据
不要接受室温冲击数据就足够了。指定必须在最低预期工作温度下执行冲击测试，例如 -20°C、-30°C 或 -40°C。
2. 了解测试方法
了解使用了哪种测试方法，悬臂梁式或夏比式，有缺口或无缺口，以及在什么温度下进行。不同方法的结果不能直接比较。
3. 寻找延性-脆性转变温度
索取有关材料延性-脆性转变温度的数据。这是材料变脆的温度。使用温度必须为 多于 这种转变是为了获得可靠的性能。
4. 指定修改级别
对于冷应用，指定材料必须具有 低温冲击改性 或者 超强冲击改性，不仅仅是通用的冲击改性。
5. 考虑全业务环境
温度并不是唯一的因素。水分、化学品暴露、UV 辐射和其他环境条件都会影响低温韧性。
参考产品数据
参考方向：不同温度下典型冲击强度对比：
| 材料 | 冲击测试 | 23°C（参考） | -20°C（参考） | -30°C（参考） |
|---|---|---|---|---|
| PP 均聚物 | 悬臂梁缺口 (kJ/m²) | 3-5 | 1-2 | <1 |
| PP 抗冲共聚物 | 悬臂梁缺口 (kJ/m²) | 25-35 | 8-12 | 5-9 |
| 高冲击力 ABS | 悬臂梁缺口 (kJ/m²) | 15-25 | 10-18 | 8-14 |
| 抗冲改性 PA6 | 悬臂梁缺口 (kJ/m²) | 18-30 | 12-20 | 10-18 |
| 抗冲改性 POM | 悬臂梁缺口 (kJ/m²) | 6-8 | 5-7 | 4-6 |
| 聚醚TPU | 悬臂梁缺口 (kJ/m²) | 没有休息 | 没有休息 | 没有休息 |
注：所示数据为参考方向。实际值因等级和配方而异。
客户调试/验证场景

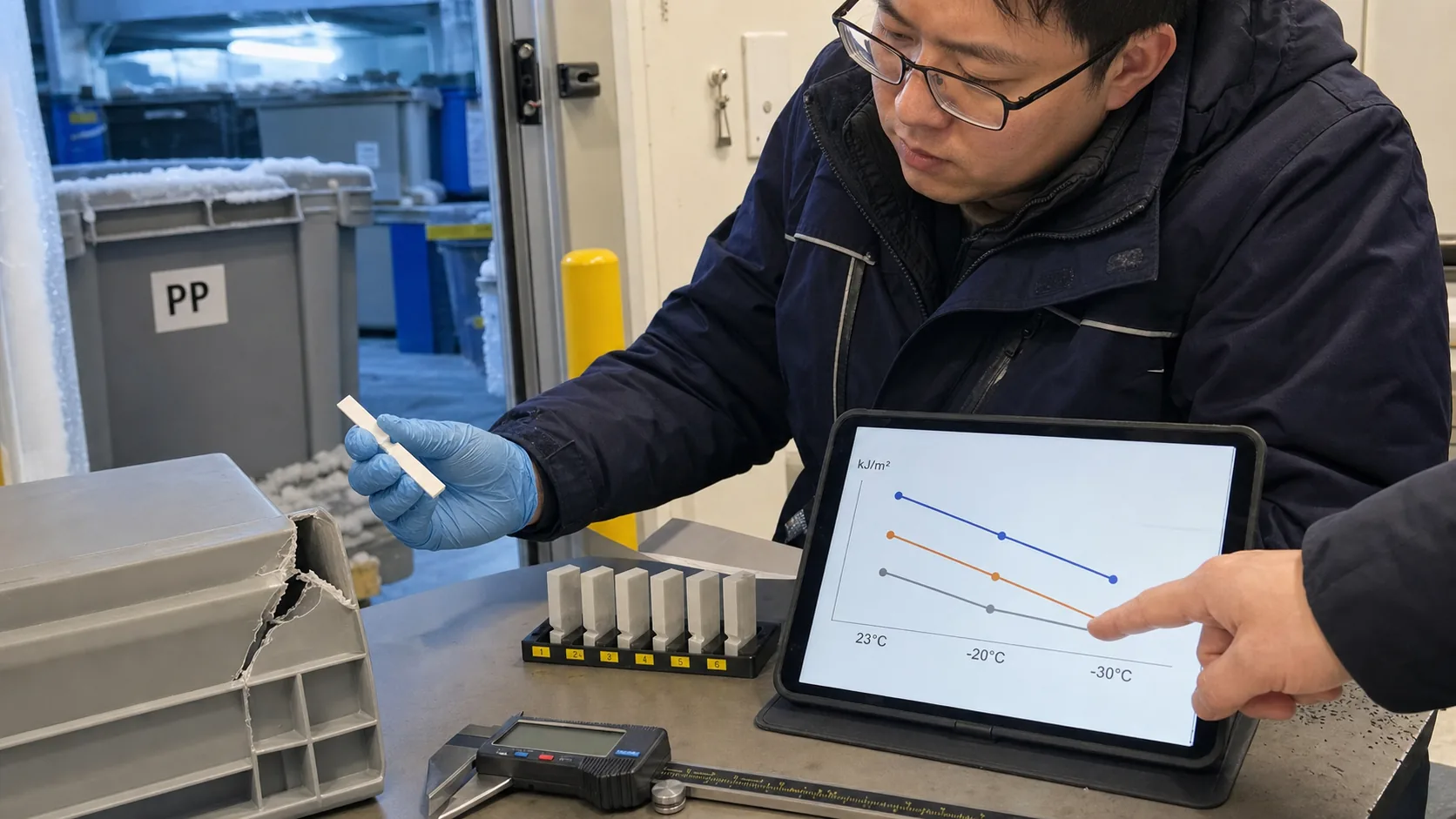

场景：冷藏集装箱 — 室温数据与现场性能
背景：一家物流提供商根据显示 25 kJ/m² 的室温影响数据选择了 PP 等级。该材料通过了实验室冲击测试并获准生产。然而，在冷藏设施中的-20°C，集装箱在搬运过程中以9%的速度破裂。
初步观察：数据表上的影响数据是在 23°C 处测量的。 -20°C 处的材料冲击强度低于 3 kJ/m² — 88% 降低。该材料在使用温度以上发生塑性-脆性转变。
根本原因分析：买方指定了“冲击改性PP”，但没有指定测试温度。供应商提供了通用型冲击改性牌号，在室温下性能良好，但缺乏低温韧性。
纠正措施：DEYU 推荐 DGK-66D，这是一种低温 PP 改性材料，在 -23°C 处具有 13 kJ/m² 的缺口影响。新材料将现场故障率从9%降低到1.2%。
买家应提供什么
为了让 DEYU 推荐适合冷工况应用的最佳材料，买家应提供：
使用温度： 最低预期温度，例如 -20°C、-30°C 或 -40°C。
冲击试验要求： 测试方法，悬臂梁式或夏比式；样本类型，有缺口或无缺口；和使用温度下的最小可接受值。
失效模式： 哪种类型的影响（例如跌落、搬运或组装）会导致故障。
零件几何形状： 应力集中区域，例如拐角、凸台和卡扣配合，可能会增加缺口敏感性。
环境因素： 潮湿、化学暴露、UV 或其他条件。
当前材料： 等级、供应商和已知故障数据。
结论
一般冲击强度和低温韧性是根本不同的性能。冲击强度与温度有关，大多数塑料在零度以下的温度下冲击性能会急剧下降。室温数据并不能可靠地预测寒冷天气的性能。
买家必须在现场指定冲击测试 实际使用温度 并了解材料的韧脆转变行为。通用冲击改性不足以满足冷应用——需要低温或超强改性水平。
DEYU 提供一系列低温改性材料，其冲击数据经过验证，包括 -20°C、-30°C 和 -40°C。每个等级均在使用温度下进行测试，以确保在寒冷环境下的可靠性能。
联系DEYU： market@deyuplastics.com
网站： www.deyuplast.com
