用于低摩擦 ESD 夹具和防静电盖的石墨导电 ABS

为什么石墨导电 ABS 值得单独的应用页面

许多导电 ABS 文章重点关注外壳、盖子或电阻范围。此页面较窄：它着眼于精密工业夹具和防静电盖，其中接触表面与电气值一样重要。在 HDD 组装、PCB 搬运、半导体夹具和测试夹具中，接触元件的表面必须排出电荷，而不会产生划痕、积尘或不稳定的滑动。

未修改的 ABS 仍然是电绝缘体，体积电阻率通常在 10^15-10^16 ohm-cm 左右。导电填料可形成所需的放电路径，但所选填料也会改变表面触感、摩擦、磨损、刚度和模制件外观。这就是为什么石墨导电 ABS 不仅仅是另一种黑色导电 ABS 选择。

夹具表面中的石墨与炭黑

炭黑具有高效的导电性，但如果不控制分散或负载，它会产生更粗糙的表面。石墨具有片状结构和天然润滑性，因此可以在滑动夹具应用中提供更光滑的接触表面和更低的动摩擦。

对于防静电罩，石墨可以帮助保持均匀的黑色外观，并减少可见的团聚物。对于精密夹具，它可以减少与部件的摩擦并可以延长使用寿命。需要权衡的是，每种配方仍然需要平衡电导率、冲击强度、流动性和尺寸稳定性。

DEYU制定方向

DEYU 将石墨导电 ABS 定位于需要永久非迁移 ESD 控制的夹具、固定装置、防静电盖和元件处理部件。目标表面电阻率可以从导电范围（例如 10^3-10^5 ohm）到静电耗散范围（例如 10^6-10^9 ohm）进行选择。

要获取最相关的现有产品参考，请从 DGK-ABS DD3C石墨导电颗粒 ABS。对于精密夹具，DEYU 可以围绕真实零件的几何形状、公差、表面粗糙度和清洁协议调整石墨负载、冲击改性和流动稳定性。

参考配方和验证数据

下表总结了石墨导电 ABS 夹具和盖的配方方向、加工指南和成型零件验证点。

模制夹具和盖板的加工注意事项

石墨导电ABS在注塑前应干燥。标准ABS成型设备通常就足够了，在确认阻力和外观后可以考虑清洁重磨至20%。与碳纤维或玻璃纤维改性材料相比，石墨填料可以减少模具磨损，但表面必须保持均匀，没有可见的结块。

客户验证场景：HDD装配夹具

硬盘驱动器组装设备制造商正在开发用于读写头处理的精密夹具。该夹具要求表面电阻率低于 10^9 ohm、光滑的表面光洁度、±0.05 mm 范围内的尺寸稳定性、低摩擦力和超出 100,000 装配周期的耐用性。

原来的炭黑填充导电 ABS 产生了砂砾接触表面、高摩擦、从 10^7 到 10^10 ohm 的批量电阻变化以及 30,000 循环后的可见磨损。 DEYU认为炭黑表面粗糙、润滑性差和分散不充分是主要原因。

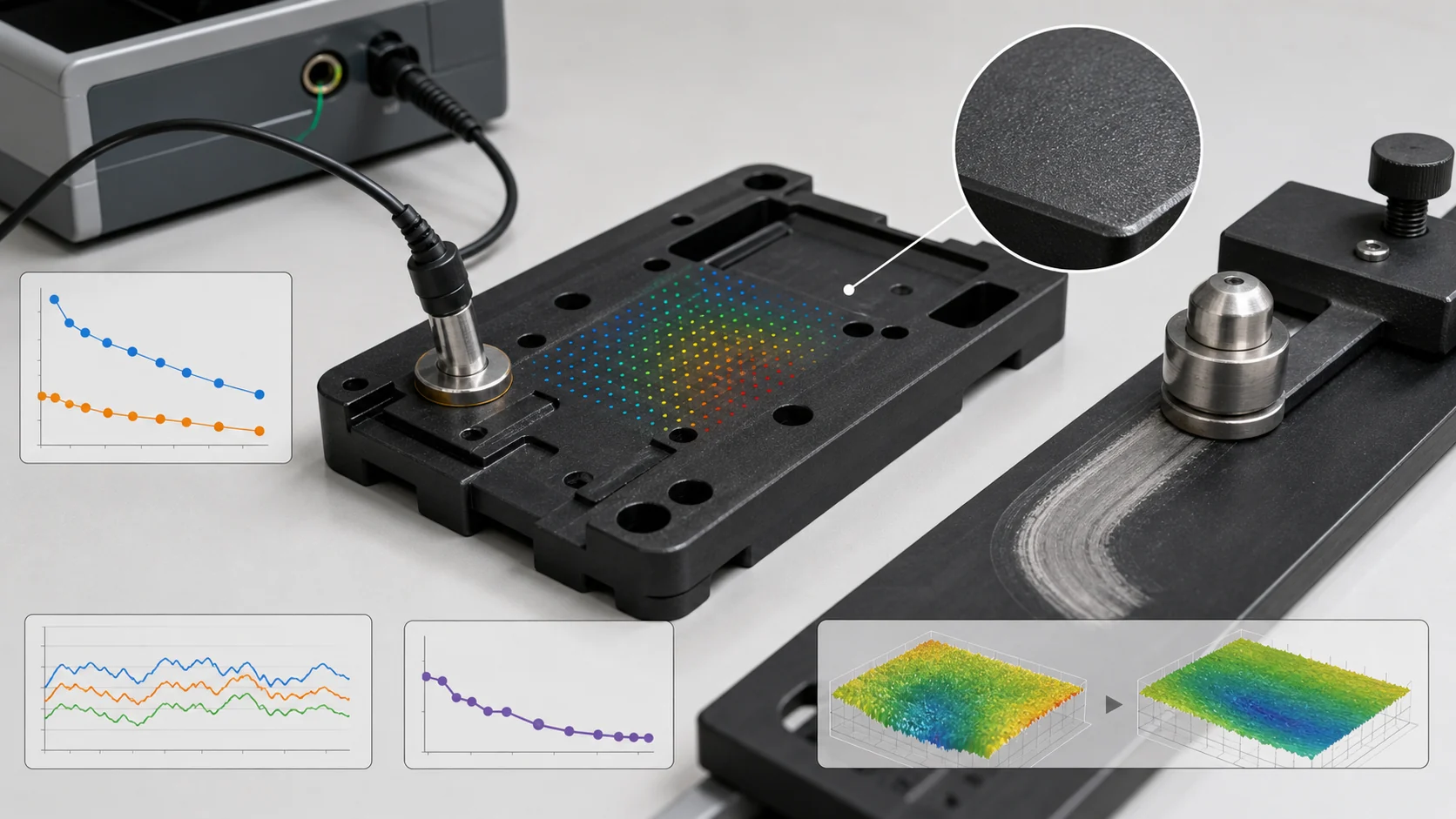

改用石墨导电ABS方向后，表面粗糙度从Ra 1.8微米改善到0.4微米，摩擦力从0.45下降到0.28,，部件划痕从24%下降到0%，更换间隔从30,000周期增加到100,000周期以上。

适合的应用

工业夹具包括PCB装配夹具、HDD精密夹具、半导体搬运夹具、测试和检查夹具、传送带导轨、定位夹具和机器人臂端工具。防静电罩包括电子设备罩、洁净室罩、机器防护罩、仪器外壳和运输罩。元件处理用途包括 IC 托盘、晶圆固定装置、SMD 托盘和连接器盖。

DEYU需要的买家信息

提供图纸或3D模型、临界公差、目标电阻范围、ESD标准、夹具或盖应用类型、粗糙度极限、光泽度目标、可接受的表面缺陷、冲击要求、弯曲模量、磨损要求、摩擦系数目标、使用温度、洁净室等级、IPA或其他化学品暴露、加工方法、生产量、合规性需求、当前材料和失效模式。

结论

当夹具或盖需要 ESD 安全性以及更平滑的接触、更低的摩擦和更长的使用寿命时，石墨导电 ABS 是一个强有力的材料方向。重要的决定不是把石墨作为关键词，而是在真实成型零件上验证的性能：电阻均匀性、表面粗糙度、摩擦力、磨损深度、部件划痕、尺寸漂移和成型产量。
