用于电气接线盒和盖的阻燃 PP

背景/问题

电气接线盒是配电系统中的基本组件，充当连接集线器，保护内部接线和电气端子免受环境暴露、机械应力和电气故障的影响。它们应用广泛：家用电器（冰箱、空调、洗衣机）、工业控制柜、汽车电气系统和建筑布线装置。

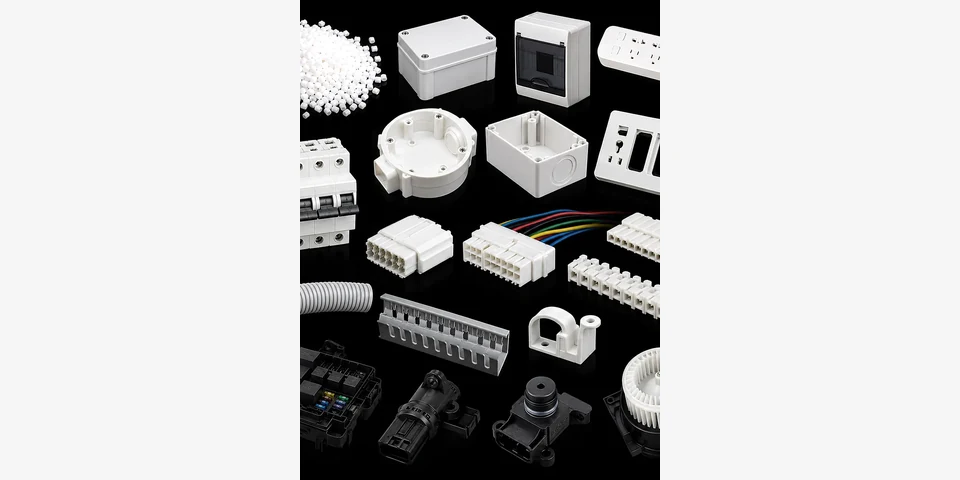

此选择主题的相关 德宇塑料材料参考： DGK-PP WPP-V0 无卤阻燃 PP🔍 和 阻燃塑料产品类别🔍.

接线盒的材料选择至关重要，因为这些组件必须满足多种且常常相互冲突的要求：

消防安全——在发生电气短路或过载时，盒子不得传播火焰。

电气绝缘——足够的介电强度和耐漏电起痕能力，以防止漏电流。

机械耐久性——安装过程中的抗冲击性、运行过程中的抗振动性以及热循环性。

加工经济性——能够以高生产率和最少的废品模制复杂的几何形状（肋、凸台、卡扣配合）。

从历史上看，接线盒是使用热固性材料（酚醛塑料，BMC）、阻燃ABS或阻燃聚碳酸酯/ABS合金制造的。然而，这些材料均存在局限性：

热固性材料：密度高，设计灵活性有限，循环时间较长。

FR ABS：成本较高，耐热性有限，UV 退化问题。

FR PC/ABS：优质成本、处理灵敏度、更高密度。

阻燃 PP 提供了一种引人注目的替代方案 - 较低的密度（0.95—.15 g/cm³ 与 1.15—.25 g/cm³（适用于 ABS）和 1.20+（适用于 PC/ABS））、具有竞争力的机械性能、复杂几何形状的出色流动性以及显着的材料成本节省。然而，要在所需厚度下实现可靠​​的 UL94 V-0 性能、保持薄壁设计的尺寸稳定性以及通过灼热丝和 CTI 要求，需要仔细的配方工程。

技术难度/为什么接线盒对 FR PP 具有挑战性

接线盒应用提出了一些特定的技术挑战，使其与其他 FR PP 应用区分开来：

1. 加强筋和凸台的可变壁厚

接线盒的标称壁厚通常为 1.5—.5mm，但包含范围为 2.5—.0mm 的肋（用于结构加固）和凸台（用于螺钉安装）。正如前面章节中广泛讨论的，UL94 V-0 性能取决于厚度 - 通过 1.5mm 的材料可能会因延长后焰而无法通过 3.0mm。该材料必须穿过整个厚度范围，或者专门针对零件的最大厚度进行选择。

2. 灼热丝和可燃性要求

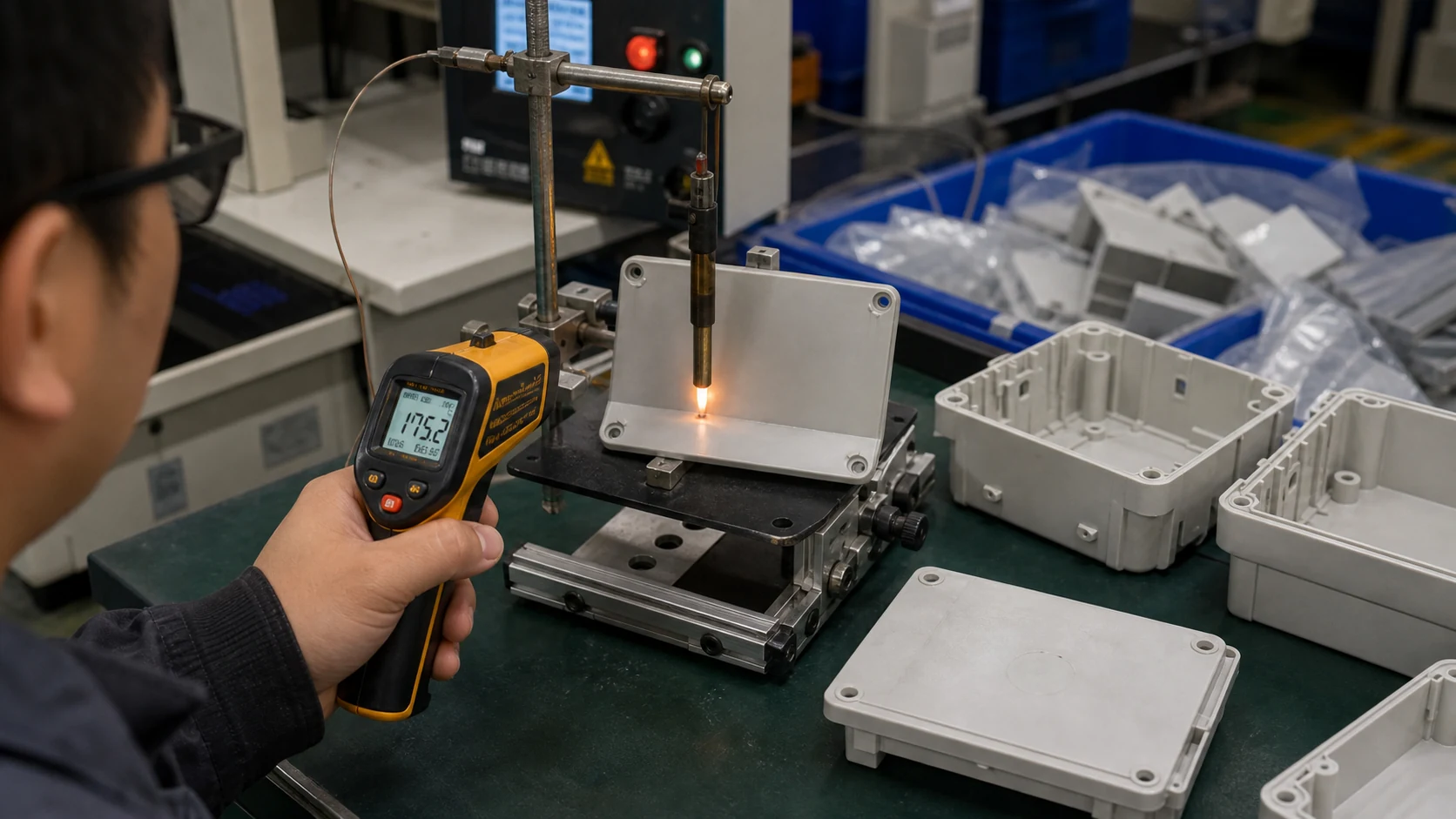

电气接线盒通常必须通过 IEC 60695-2 的灼热丝测试：灼热丝可燃性指数 (GWFI) 为 850°C，灼热丝引燃温度 (GWIT) 为 775°C 或 850°C。这些测试评估材料对模拟过热电气连接的加热电线的耐点燃性。 FR PP 配方必须同时满足 UL94 V-0 和灼热丝通过要求，但由于测试机制不同（火焰暴露与热接触），这些要求并不总是一致。

3. 爬电距离和间隙 —CTI 要求

对于在较高电压应用或有潜在污染（灰尘、湿度）的环境中使用的接线盒，相对漏电起痕指数 (CTI) 至关重要。 CTI 测量材料的耐漏电起痕能力，即电应力作用下表面上形成的导电碳化路径。许多接线盒规格要求CTI ≤600V。标准FR PP配方往往能达到CTI 300—00V；实现 600V 需要特定的填料和 FR 化学选择。

4. 长期热老化和尺寸稳定性

电器（冰箱、空调）中的接线盒可能会经历 80—05°C 的工作温度。该材料必须在产品的使用寿命内保持机械性能和尺寸稳定性，而不会过度蠕变、翘曲或丧失阻燃性。

5. 装配特性 — 螺丝凸台和卡扣配合

接线盒需要可靠的螺丝凸台来连接盖子，并且通常具有卡扣配合功能以实现免工具组装。这些功能要求材料具有：

足够的延展性可避免在施加扭矩时螺丝凸台破裂。

高熔体流动性可填充薄肋和凸台几何形状，而不会出现空隙或短射。

低翘曲以保持盖密封和垫片压缩。

DEYU 材料方向

DEYU 提供专门为电气接线盒和盖应用而开发的专用阻燃 PP 改性材料系列 — DGK-JB 系列（接线盒）。该系列涵盖多个性能等级：

>

牌号	FR系统	UL94评级	主要特点	目标应用
DGK-JB-01	无卤P-N膨胀型	V-0 于 1.5mm	低烟、低毒、CTI 600V	电器接线盒、室内电气
DGK-JB-02	无卤P-N膨胀型	V-0 位于 1.5mm，5VA 位于 2.0mm	高GWFI/GWIT，增强热稳定性	高温电器应用
DGK-JB-03	溴化+锑	V-0 于 1.0mm	薄壁能力，高流动性	紧凑的接线盒，复杂的几何形状
DGK-JB-04	无卤P-N+矿物	V-0 于 2.5mm	低翘曲、高刚性	大型接线盒、工业外壳

DGK-JB 系列的配方如下：

平衡的 FR 负载 — 经过优化，可同时实现 UL94 V-0 和灼热丝通过，对机械性能的影响最小。

High-CTI 填料包 — 精选填料和增效剂，可将 CTI 提升至 ≤00V，同时不影响阻燃性。

热稳定剂 — 增强抗氧化系统，可在 100—05°C 长期老化后保持性能。

低翘曲设计——控制结晶和填料方向，最大限度地减少大型平板和肋状结构的变形。

参考产品数据—DGK-JB系列

以下数据代表 DEYU Plastics 的内部客户验证记录。最终值可能会根据特定零件的几何形状和加工条件而有所不同。

>

性能项目	DGK-JB-01(无卤素)	DGK-JB-02（无卤，高温）	DGK-JB-03（溴化）	DGK-JB-04（低翘曲）	测试方法
基体树脂	PP共聚物	PP共聚物	PP均聚物	PP 共聚物+矿物	—/td>
FR系统	P-N膨胀型	P-N膨胀型（增强型）	溴化+锑	P-N+矿物填料	—/td>
密度（g/cm³）	1.02—.06	1.04—.08	1.10—.15	1.12—.18	ISO 1183
MFR（g/10分钟、230°C/2.16kg）	8—2	6—0	12—8	4—	ISO 1133
拉伸强度（MPa）	26—0	28—2	28—2	30—4	ISO 527
弯曲模量 (MPa)	1500—700	1600—800	1600—800	2200—600	ISO 178
缺口冲击力 (kJ/m²), 23°C	5—	5—	4—	4—	ISO 179
UL94 V-0 (mm)	1.5	1.5	1.0	2.5	UL94
UL94 5VA (mm)	—/td>	2.0	—/td>	—/td>	UL94
GWFI (°C)	850	960	850	850	IEC 60695-2-12
GWIT (°C)	775	850	775	775	IEC 60695-2-13
CTI (V)	600	600	375	600	IEC 60112
HDT (°C, 1.82MPa)	105—10	110—15	100—05	115—20	ISO 75
成型收缩率（MD/TD，%）	0.9/1.3	0.8/1.2	0.8/1.4	0.6/0.9	ISO 294-4

客户调试/验证场景

场景（基于 DEYU 内部客户验证数据）：一家生产制冷设备的电器制造商正在其接线盒盖上使用阻燃 ABS 改性材料，标称壁厚为 1.5mm。虽然该材料通过了 UL94 V-0 和灼热丝测试，但制造商面临着降低材料成本和减轻组件重量的压力。他们从另一家供应商处采购了替代的无卤素 FR PP。在第一次生产试验中，模压盖表现出：

样品 1.5mm —22% 处的 UL94 故障滴落燃烧颗粒。

翘曲 — 2.8mm 在 150mm 盖板长度上弯曲，导致垫圈密封失效。

螺丝凸台开裂——施加扭矩时凸台开裂的8%（1.2 N·m）。

制造商拒绝了替代方案 PP，并向 DEYU 寻求解决方案。

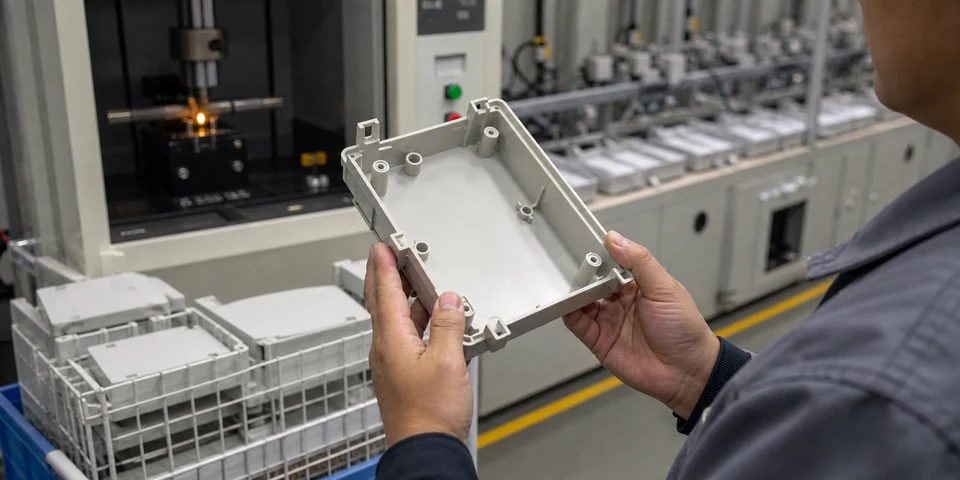

试制设计：DEYU提供DGK-JB-02（无卤、高热稳定性等级）的500 kg，在客户的实际成型条件下进行生产试制。该试验针对 1,500 零件进行了三个生产班次。

成型条件：

熔体温度：200—20°C

模具温度：50—0°C

注射压力：70—0 MPa

冷却时间：20—5秒

总循环时间：32—8秒

验证数据表

以下数据基于 DEYU Plastics 来自该特定应用的内部客户验证记录（匿名）。

范围	原装 FR ABS	替代方案 FR PP（失败）	DEYU DGK-JB-02	改进与替代
试用数量（kg）	500	500	500	—/td>
模压零件	1,500	1,500	1,500	—/td>
UL94 V-0 1.5mm 的通过率 (%)	100	78	100	+22 p.p.
灼热丝试验GWFI 850°C合格率(%)	100	92	100	+8 p.p.
CTI (V)	375	400	600	+200V
翘曲（弓形，mm 优于 150mm）	0.8	2.8	1.1	-?61%
螺丝凸台扭矩测试合格率（1.2 N·m，%）	100	92	100	+8 p.p.
成型废品率(%)	2.5	12.5	3.2	-?74%
零件重量 (g)	68	54	55	-？19% 与 ABS
每个零件的材料成本	基线	-?32%	-?28%	与PP相当

结果解读

替代无卤 FR PP 失败了，因为其配方未针对特定厚度进行优化（1.5mm 具有局部凸台过渡），并且缺乏针对零件几何形状的足够的流动和防滴落控制。在 1.5mm 中，FR 系统处于有效炭形成的边缘 - 由于流动引起的厚度变化，零件的某些区域具有稍薄的部分，并且这些部分在 UL94 测试期间会滴落。

DEYU DGK-JB-02 通过以下方式解决了这些问题：

优化的 FR 负载 — P-N 膨胀系统经过平衡，可在 1.5mm 上实现稳健的 V-0 性能，并具有安全裕度，并根据内部验证数据传递到 1.2 —.0mm。

增强的防滴落机制 — A 专有的基于 PTFE 的防滴落剂的加入量即使在薄切片中也能防止液滴分离，而不会影响表面外观或流动。

热稳定剂包——增强的抗氧化剂系统确保材料即使在成型过程中和长期老化后暴露于更高的热量下也能保持其FR性能和机械性能。

翘曲控制 — DGK-JB-02 中的矿物填料系统旨在减少各向异性收缩，使翘曲从 2.8mm 变为 1.1mm — 在客户的 1.5mm 密封规格范围内。

CTI 性能 — 专有的填料包实现了 CTI 600V，为可能存在灰尘或潮湿的应用提供了额外的安全裕度。

结果：客户在第一次生产试验中达到了 100% UL94 的合格率，与 FR ABS 相比，材料成本降低了 28%（同时节省了 19% 零件重量），并消除了螺丝凸台开裂问题。该材料现已全面生产，用于客户产品线的三种接线盒盖变体。

重要提示：DEYU 并不声称 DGK-JB-02 将在未经验证的情况下通过每个接线盒几何形状。然而，根据多个零件几何形状的内部客户验证数据，该牌号在 1.5mm 上表现出一致的 V-0 性能，并具有安全裕度。最终零件级认证应始终根据实际生产零件的几何形状进行验证。

适合的应用

冰箱和冰柜接线盒——低温抗冲击性和长期可靠性至关重要

空调电气控制箱——高工作温度和灼热丝要求需要强大的性能

工业电气外壳——较大的零件尺寸需要低翘曲等级

汽车电气接线盒——抗振性和热循环至关重要

建筑接线盒 — CTI 要求和 UL94 合规性是强制性的

配电接线盒——爬电距离和电气绝缘至关重要

买家应提供什么

为了使 DEYU 能够推荐最佳接线盒 FR PP 等级，请提供：

零件图（带壁厚图的 2D 或 3D STEP 文件）—显示标称壁、肋厚度、凸台高度和浇口位置

所需的 UL94 等级和声明厚度 —e.g.、1.5mm 处的 V-0、2.0mm 处的 5VA

灼热丝要求 —GWFI 和 GWIT 目标（850°C、960°C 等）

CTI 要求 —e.g.、≤00V（如果适用）

工作温度范围——环境温度和最高连续温度

加工方法——浇口式和热流道细节注塑

装配方法——螺钉凸台扭矩规格、卡扣配合要求、焊接

每月产量 — 镜头或 kg

任何现有材料 - 当前等级和性能数据（如果有）

结论

电气接线盒和盖子提出了一系列严格的材料要求：可靠的 UL94 V-0 阻燃性、灼热丝通过性、用于电气安全的高 CTI、用于装配功能的机械耐久性以及用于密封完整性的尺寸稳定性。与传统材料相比，阻燃 PP 具有显着优势——密度更低、成本效率更高、设计灵活性更高——但需要精心配制才能同时满足所有性能标准。

德宇塑料的 DGK-JB 系列通过优化的 FR 系统、增强的热稳定性、高 CTI 填料封装和低翘曲配方来应对这些挑战。基于多个设备和工业应用的内部客户验证数据，该系列展示了一致的 UL94 V-0 通过率、灼热丝合规性和 CTI ≤00V，其翘曲率和成型废品率与传统 FR ABS 和 PC/ABS 材料相当或更好。

DEYU 可以通过材料选择、生产工具验证试验和认证协助为客户提供支持，确保所选改性材料满足监管要求和生产经济性。

注：本文档中的所有性能数据均基于 DEYU Plastics 的内部客户验证数据库，代表 DGK-JB 系列的典型结果。最终零件级认证必须根据客户特定加工条件下的实际生产零件几何形状进行验证。
