黑色电气外壳：阻燃导电 PP 验证指南

应用背景：黑色外壳作为零件进行验证

黑色电气外壳通常通过数据表上的多条线来判断。材料必须达到所需的 UL94 厚度，在模制表面上保持 ESD 或导电电阻范围，避免黑色外观零件上出现白霜，并能承受螺丝凸台、卡扣配合、密封压力和运输振动。

这就是为什么本文从零件开始，而不是从添加剂包开始。接线盒、连接器外壳、控制面板盖、电池模块盖和 ATEX 相关通风组件都会产生不同的风险点：薄壁、焊缝、肋、流动端和组装应力区。

颗粒数据可能遗漏的生产风险

电阻漂移、白化和装配开裂

第一个生产风险是阻力不均匀。 A 板可以满足 10^6-10^9 ohm，而实际外壳在焊缝附近或远离浇口处的尺寸要高出一到两个数量级。浇口剪切力、填料方向、壁厚和局部保压压力都会改变导电路径。

第二个风险是明显的衰老。黑色导电 PP 使白花很容易看到，特别是当阻燃包装在储存、热暴露或湿度老化后发生迁移时。成型后看起来可以接受的 A 材料在两三个月后仍可能无法通过客户审核。

黑色电气外壳的 DEYU 验证路线

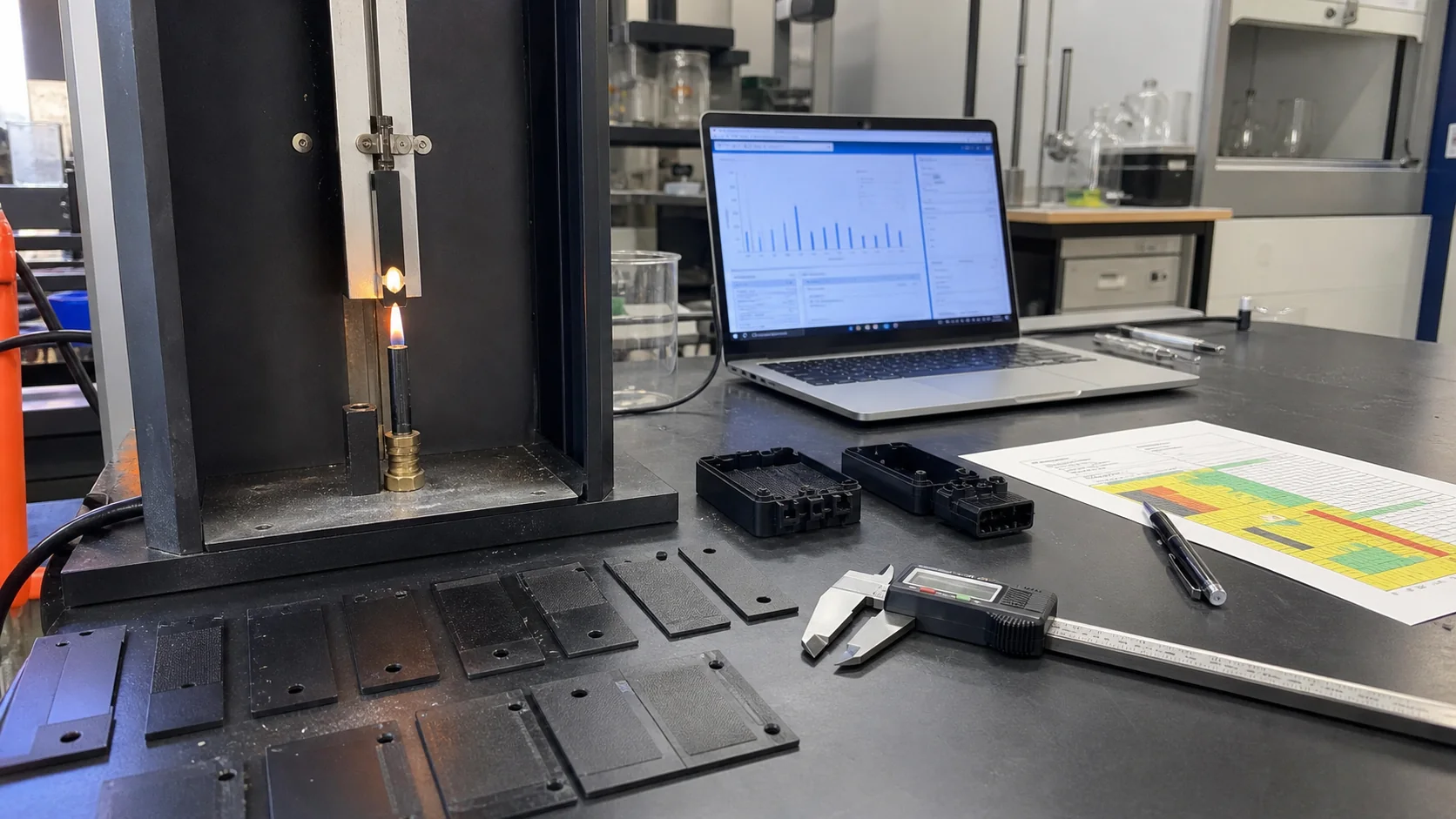

DEYU 的验证路线分为四项检查：实际厚度下的 UL94、模制零件上的表面电阻映射、带有开孔检查的黑色表面老化以及凸台、夹子和密封边缘处的机械检查。这些检查是一起进行的，因为改进一项可能会损坏另一项。

对于许多黑色电气外壳，实际筛选目标是UL94 V-0在1.5-3.0 mm，表面电阻在10^6-10^9 ohm左右，老化后电阻稳定，无可见的起霜，拉伸强度在25 MPa以上，并且有足够的冲击强度用于组装处理。当零件设计和韧性裕度允许时，可以开发更低的电阻目标。

参考产品数据

有关公共产品参考，请参阅 DGK-PP DD4-5A-JC 阻燃导电 PP。下表用于应用筛选，仍需要模制零件验证。

客户案例：黑色接线盒认可

接线盒供应商带着黑色 PP 外壳来到 DEYU，该外壳在第一次检查时看起来正确，但在存储和组装中失败。数据表声称具有 V-0 和 ESD 行为，但 1.5 mm 部分在 V-0 和 V-2 之间漂移，在某些位置模压阻力从 10^6 移至 10^10 ohm 以上，几个月后出现白花，螺钉凸台在拧紧过程中破裂。

DEYU 将其视为验证失败而不是简单的等级交换。该团队绘制了浇口侧、流动端、焊缝、加强筋和盖表面的阻力图；在 1.5 mm 和 3.0 mm 处检查了 UL94；目视检查前老化的黑色部件；并根据改性材料的韧性窗口检查凸台几何形状。

如何读取验证结果

替换方向使用基于DGK-PP DD4-5A-JC应用空间的兼容低华阻燃导电PP。在试验中，模制部件在 1.5 mm 处达到一致的 V-0，电阻变化收紧至约 +/-0.3 数量级内，老化后电阻保持在导电/ESD 范围内，并且可见的起霜从黑色表面消失。

业务结果与实验室结果一样重要：装配裂纹从 8% 下降到 1%，成型废品从 14% 下降到 4%，总体缺陷率从 20% 下降到 5%。材料决定获得批准是因为该零件通过了使用条件，而不是因为颗粒数据表看起来完整。

合适的零件和买家输入清单

该验证路线适用于同时审查静电放电和消防安全的黑色接线盒、端子盒、传感器盖、连接器主体、开关外壳、插座外壳、电池模块盖、PCB 机架、ESD 电缆盖、工业通风部件和设备盖。

如需快速进行 DEYU 评估，请发送零件图纸、标称壁厚和最小壁厚、浇口位置、焊线位置、螺丝凸台和夹子详细信息、密封表面、阻力目标和方法、UL94 额定值和厚度、老化条件、表面外观要求、当前缺陷照片、成型机/工艺和预期年产量。

结论

对于黑色阻燃导电PP，正确的问题不仅仅是该改性材料能否将UL94 V-0与导电性结合起来。更好的问题是模制外壳在流动、老化和组装后能否保持这些特性。

DEYU可以支持黑色电气外壳的小批量验证，在批量生产之前必须验证低白化外观、稳定的ESD电阻、UL94性能和装配韧性。
