用于弹性接触垫的导电 TPU：压缩下的电阻
导电 TPU 弹性接触垫的 技术应用和验证指南，涵盖压阻行为、操作力下的接触电阻、循环寿命测试、环境老化和 DGK-TPU DD3-4ML 材料选择。
导电 TPU 接触垫 FAQ
用于弹性接触垫的导电 TPU：压缩下的电阻
为什么导电 TPU 接触垫必须在压力下进行测试？
因为它们的阻力是对压力敏感的。 A 零负载电阻值无法确认实际驱动力下的电气行为，因此 DEYU 测量操作力下和整个力范围内的电阻。
对于弹性 ESD 接触垫来说，什么电阻目标是实用的？
目标取决于电路设计和ESD标准。 DGK-TPU DD3-4ML 提供具有 10^4-10^6 ohm-cm 表面电阻率的永久导电 TPU 路径，而接触电阻应在指定力下在实际焊盘几何形状上进行验证。
为什么使用永久性导电填料而不是迁移性抗静电添加剂？
接触垫会经历反复的压缩、摩擦和表面磨损。永久碳基导电网络保留在材料体积中，而迁移添加剂可以从表面耗尽或清除。
DEYU选材需要提供什么？
发送零件图、焊盘几何形状、目标接触电阻、驱动力、循环寿命要求、操作环境、配合接触表面、当前故障模式和预期产量。
应用背景：接触垫是受压电气部件
弹性接触垫用于轻触开关、按钮、键盘触点、PCB 测试探针、ESD 接地触点、传感器接口和汽车控制模块。它们必须充当电触点，同时在反复压缩后仍能像弹性体一样恢复。
标准 TPU 是一种出色的绝缘体，无法耗散电荷或提供可靠的电气路径。导电 TPU 改性材料添加炭黑、CNT 或碳纤维网络，提供永久、不受湿度影响的导电性，同时保持 TPU 的弹性、回弹性和抗撕裂性。
| 要求 | 为什么这很重要 |
|---|---|
| 压缩下接触电阻稳定 | 阻力必须在整个操作力范围内保持较低且一致。 |
| 弹性和低压缩形变 | 在数千或数百万次致动后，垫必须恢复形状。 |
| 永久ESD保护 | 电导率不得因磨损、清洁或潮湿而降低。 |
| 循环耐久性 | 在整个使用寿命期间，电气和机械性能必须保持稳定。 |
为什么压缩会改变阻力

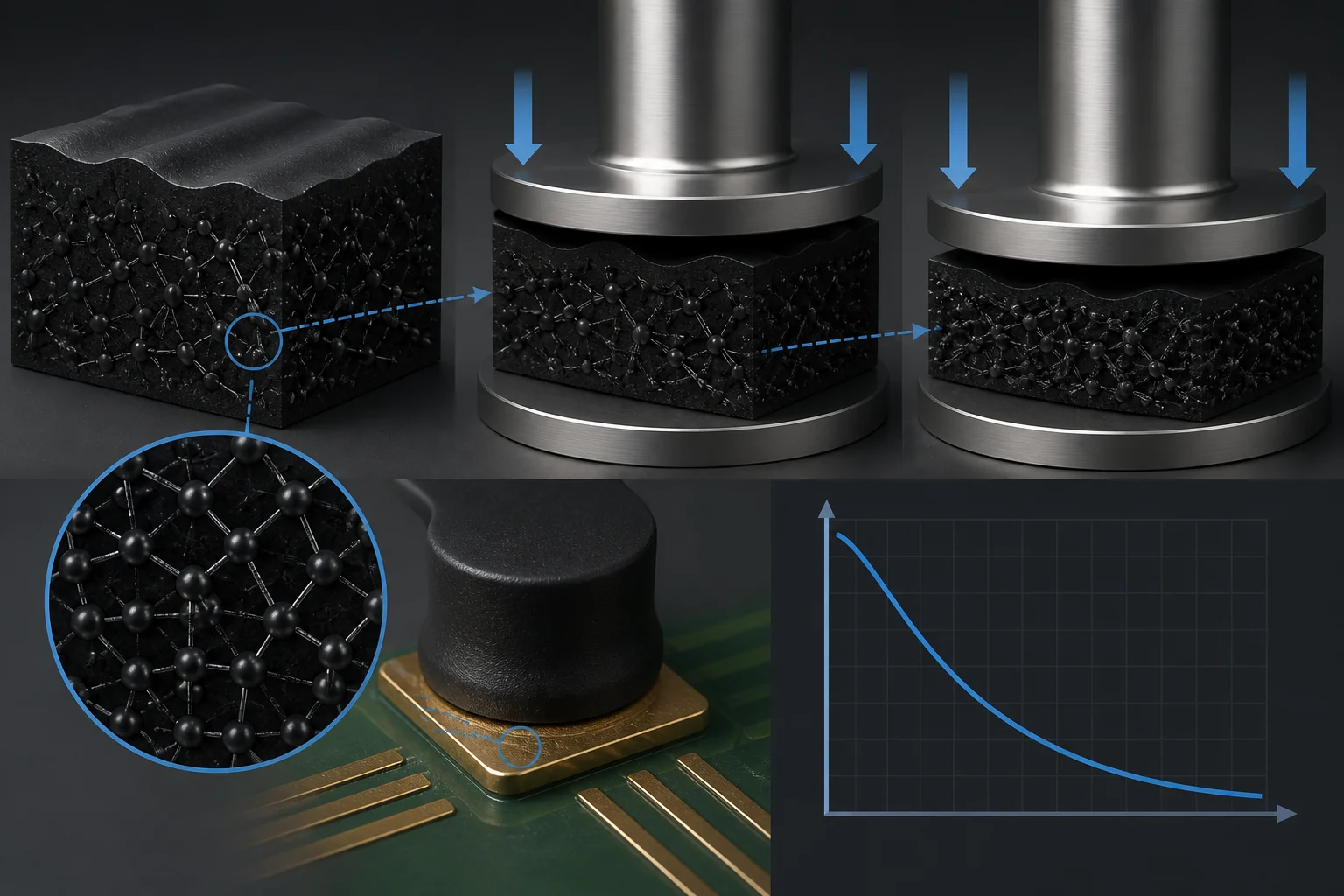

导电 TPU 显示压阻行为：材料受压缩时电阻会发生变化。当焊盘被加载时，导电填料网络变得更加致密，并且与配合表面的实际接触面积增大。从最初的接触到正常的操作力，阻力通常会迅速减小。
工程要点很简单，但经常被忽视：电阻值必须在工作压缩力下指定，而不仅仅是在平坦的试片或卸载的样本上。
| 压缩力 | 接触电阻 | 机制 |
|---|---|---|
| 初始接触低 | 高的 | 接触面积有限，导电通路很少。 |
| 操作力适中 | 低且稳定 | 接触区域和导电网络接合。 |
| 过度压缩 | 可能会增加 | 填料位移或材料变形会干扰网络。 |
| 电阻元件 | 描述 | 压缩效果 |
|---|---|---|
| 体电阻 | 通过 TPU 成交量的阻力 | 通常随着填料网络的致密化而减少。 |
| 接触电阻 | 焊盘与金属界面处的电阻 | 随着实际接触面积的增加而迅速减少。 |
接触电阻与体电阻不同
总电气路径包括穿过 TPU 体积的电阻以及焊盘与金属或 PCB 表面之间界面处的电阻。界面电阻在低作用力下可能占主导地位，特别是当接触面积较小或配合表面被氧化、电镀不同或被污染时。
因此，当项目目标是接触电阻时，DEYU 建议使用四线开尔文测试夹具。两线测量可能包括引线电阻，并使低电阻接触数据产生误导。
| 电导路线 | 机制 | 接触垫的适用性 |
|---|---|---|
| 迁移性抗静电添加剂 | 表面活性添加剂迁移到表面 | 不耐反复压缩和磨损。 |
| 永久性导电填料 | 整个材料体积的导电网络 | 非常好，因为新鲜的导电材料会因磨损而暴露出来。 |
| 测量点 | 推荐方法 | 原因 |
|---|---|---|
| 表面电阻率 | ASTM D257 / ANSI ESD 方法 | 确认导电 TPU 范围。 |
| 接触电阻 | 四线开尔文夹具 | 消除引线电阻并专注于接触路径。 |
| 阻力与力 | 受控压缩夹具 | 定义工作力阻力曲线。 |
永久导电网络在高循环垫中很重要
迁移性抗静电添加剂可用于简单的表面电荷减少，但它们不太适合反复按压、摩擦和清洁的接触垫。 A 永久碳基导电网络仍然分布在 TPU 体积中，因此表面磨损会暴露新的导电材料，而不是消除功能。
有关公共产品参考，请参阅 DGK-TPU DD3-4ML 导电 TPU。它是炭黑填充导电TPU路线，用于需要稳定导电性和平衡机械性能的弹性ESD零件。
| 性能项目 | DGK-TPU DD3-4ML | 单位 |
|---|---|---|
| 表面电阻率 | 10^4-10^6 | ohm-cm |
| 拉伸强度 | 45 | MPa |
| 断裂伸长率 | 400 | % |
| 撕裂强度 | 200 | 千牛/米 |
| 密度 | 1.23 | g/cm3 |
| 洛氏硬度 | 66 | R |
| 加工 | 注塑成型 | - |
| 易燃 | UL94 HB | - |
| 特征 | 对接触垫的好处 |
|---|---|
| 永久炭黑网络 | 电导率不会因表面磨损而降低。 |
| 高伸长率 | 垫弯曲而不破裂。 |
| 良好的撕裂强度 | 边缘和接触肋可抵抗损坏。 |
| TPU 韧性 | 压缩循环后仍保留法向力。 |
压缩形变和力保持
电气稳定性取决于机械恢复。如果接触垫承受过度的压缩变形，即使材料本身保持导电性，法向力也会下降，电阻曲线也会向上移动。垫硬度、填料填充量、停留时间、温度和循环次数必须一起评估。
| 压缩永久变形系数 | 影响 |
|---|---|
| 填料装载 | 较高的负载可以增加压缩形变。 |
| 硬度 | 较软的牌号通常恢复得更好，但接触力必须保持足够。 |
| 温度 | 温度升高会加速凝固。 |
| 停留时间 | 长压缩停留时间会增加永久变形。 |
| 周期计数 | 反复循环会逐渐改变力和阻力。 |
导电 TPU 接触垫的验证协议
有用的验证计划从材料级属性开始，然后转向真实的接触几何形状。 DEYU 检查表面电阻率、拉伸强度、伸长率、撕裂强度和硬度，然后测量电阻与实际垫或代表性样本上的力的关系。
对于开关和接地触点，循环测试和环境暴露不是可选的。应在循环之前、间隔期间、所需的驱动次数之后以及温度或湿度老化之后检查同一垫。
| 测试设置参数 | 规格 |
|---|---|
| 样本 | 实际接触垫几何形状或代表性样本 |
| 夹具 | 镀金或铜金属板模拟PCB焊盘 |
| 施力 | 以指定速率进行受控压缩 |
| 电阻测量 | 四线开尔文测量 |
| 数据 | 阻力与力或位移 |
| 步 | 行动 |
|---|---|
| 1 | 将接触垫放在金属测试夹具上。 |
| 2 | 施加增量压缩力，例如 0.1 N 步骤。 |
| 3 | 稳定后测量每个力水平的阻力。 |
| 4 | 记录力-阻力曲线。 |
| 5 | 对多个模制样品重复上述步骤。 |
| 压缩力 | 预期阻力 | 解释 |
|---|---|---|
| 0 N | 开路 | 无电气连接。 |
| 0.5 N | 10^7-10^8 ohm | 初次接触，电阻高。 |
| 1.0 N | 10^6-10^7 ohm | 导电路径形成。 |
| 2.0 N | 10^5-10^6 ohm | 经营区域稳定。 |
| 5.0 N+ | 10^4-10^5 ohm | 完全压缩，阻力最小。 |
| 可靠性测试 | 健康）状况 | 验收 |
|---|---|---|
| 机械循环 | 100,000-1,000,000 驱动 | 在规格范围内无故障和阻力。 |
| 接触力保持力 | 循环测试后 | 初始接触力至少为 90%。 |
| 温度老化 | 85 C 1,000 小时 | 电阻保持稳定。 |
| 湿度 | 85 C / 85% RH 168 小时 | 没有不可接受的电阻漂移。 |
| 热循环 | -40 C 至 85 C、500 循环 | 无机械或电气故障。 |
客户验证场景：触觉开关接触垫
一家电子产品制造商正在开发一种用于消费设备的触觉开关。接触垫需要在 1.5 N 处的接触电阻低于 10^6 ohm，表面电阻率低于 10^9 ohm-cm，以实现 ESD 保护，500,000 驱动器的使用寿命以及温度和湿度循环后电阻稳定。
客户评估了注塑接触垫中的 DGK-TPU DD3-4ML。 DEYU 建议在 90-100 C 下干燥 3-4 小时，熔化温度为 190-210 C，并使用在实际驱动力下测量接触电阻的夹具，而不是仅依赖于试片数据。
| 试验参数 | 细节 |
|---|---|
| 试用数量 | 500接触垫 |
| 材料 | DGK-TPU DD3-4ML |
| 加工 | 注塑成型 |
| 烘干 | 90-100 C 3-4 小时 |
| 熔融温度 | 190-210 C |
| 目标接触电阻 | <10^6 ohm 于 1.5 N |
| 循环测试 | 500,000 驱动 |
| 公制 | 规格 | DGK-TPU DD3-4ML 结果 | 地位 |
|---|---|---|---|
| 表面电阻率 | <10^9 ohm-cm | 10^4-10^6 ohm-cm | 经过 |
| 接触电阻 @ 1.5 N | <10^6 ohm | 2x10^5-5x10^5 ohm | 经过 |
| 接触电阻稳定性 | +/-1 顺序 | +/-0.5 顺序 | 经过 |
| 驱动力保持力 | 500k 周期后 >=90% | 92% | 经过 |
| 500k 周期后的电阻 | <10^6 ohm | 3x10^5-6x10^5 ohm | 经过 |
| 热/湿暴露 | 没有失败 | 经过 | 经过 |
结果满足接触垫要求。导电炭黑网络通过 500,000 驱动保持电阻稳定，并且 TPU 的弹性保留了超过 90% 的初始接触力。永久导电性还消除了使用寿命期间迁移性添加剂耗尽的风险。
合适的应用和买家的意见
该路线适用于轻触开关、按钮、键盘触点、ESD 接地垫、PCB 测试探针、汽车开关触点、压力传感接口、医疗设备触点和工业控制面板按钮。
为了缩短材料筛选，请发送 DEYU 图纸或 3D 型号、焊盘尺寸、压缩距离、目标接触电阻、驱动力、目标循环、工作温度、湿度或化学品暴露、配合接触材料、当前故障模式和预期产量。
| 应用 | 关键要求 | 推荐方向 |
|---|---|---|
| 轻触开关和按钮 | 低接触电阻和高循环寿命 | DGK-TPU DD3-4ML |
| 键盘触点 | 回复灵活，发力一致 | 导电TPU软级 |
| ESD接地垫 | 永久导电 | DGK-TPU DD3-4ML 或 CNT 路线 |
| PCB测试探头 | 规定力下的变化较小 | CNT导电TPU路线 |
| 汽车开关触点 | 热老化和低压缩永久变形 | TPU / CF导电路线 |
| 传感器接口垫 | 可重复的压阻响应 | 项目特定TPU路线 |
结论
导电 TPU 接触垫应通过其在受力下的行为来验证，而不仅仅是静态电阻值。决定性的数据是电阻与压缩、接触电阻稳定性、力保持、循环寿命漂移和环境老化。
当弹性 ESD 触点需要永久导电性、TPU 弹性以及与真实触点几何形状相关的验证数据时，DGK-TPU DD3-4ML 提供实用的 DEYU 材料路线。
