导电 TPU 流延膜：加工指南、材料选择和应用验证

1. 背景/问题

TPU，即热塑性聚氨酯，因其兼具柔韧性、耐磨性、弹性和热塑性加工性能，广泛应用于薄膜、管材、电缆护套、鞋材、保护膜、弹性片材和柔性功能材料。

DGK-TPU DD3-4ML 导电 TPU🔍 和 导电塑料🔍。当项目需要不同的基础树脂或电阻范围时，使用 TPU 等级作为灵活的导电参考并比较更广泛的导电塑料类别。

当项目需要灵活的导电热塑性塑料路线时，DGK-TPU DD3-4ML 导电 TPU 和导电塑料是有用的参考页。现有的DGK-TPU DD3-4ML数据鉴定出具有10^4-10^6 ohm抗性、66 R硬度、良好耐磨性和弹性的TPU改性材料。对于流延薄膜，在批量生产前仍应对薄膜厚度、卷绕和表面质量进行相同的电气方向验证。

当TPU薄膜用于电子封装、ESD保护、柔性导电层、防尘罩、防静电工业薄膜、传感器辅助层或保护膜时，普通绝缘TPU可能无法满足功能要求。因此，买家寻找导电 TPU 改性材料、导电 TPU 颗粒、防静电 TPU 薄膜材料或 ESD TPU 薄膜。

困难并不是简单地在TPU中添加导电填料。导电网络必须保持稳定，同时薄膜保持柔韧性、表面光滑、厚度稳定、低迁移倾向和连续卷绕性能。如果只根据阻值来选择材料，生产线上仍可能会出现鱼眼、凝胶、黑点、厚薄不均、阻值漂移、卷边、拉伸后发白或轧辊堵塞等现象。

2. 导电 TPU 流延膜基本工艺逻辑

导电TPU流延膜通常通过流延挤出生产。典型工艺为导电TPU颗粒、干燥、挤出塑化、熔体过滤、T模头、冷硬辊浇铸、厚度控制、牵引、卷绕、然后电阻和表面检查。

TPU 对湿度敏感。在流延薄膜挤出之前，应仔细控制干燥。参考干燥方向通常在 80-100 °C 左右，持续 3-5 小时，但最终设置必须遵循 TPU 类型、湿度水平、设备和材料验证。干燥不良会导致气泡、银纹、雾斑、熔体波动和表面质量不稳定。

在挤出过程中，材料需要足够的塑化和分散，而不会降低TPU或导电系统的性能。 A实用参考窗口可以将进料、压缩、计量和模头区域置于150-205 °C周围逐渐上升的范围内，但这必须在客户线上确认。熔体温度、螺杆设计、过滤和停留时间都会影响薄膜表面和电阻稳定性。

T-模头和冷却辊影响薄膜的平整度、厚度和电阻均匀性。参考验证厚度可能包括 0.05 mm、0.08 mm、0.10 mm 和 0.20 mm，而更宽的开发窗口可以从薄膜扩展到更厚的弹性片材。应单独测试每个厚度，因为通过 0.20 mm 的材料可能无法在 0.05 mm 处保持相同的电阻。

3. 如何选择导电TPU

导电TPU的选择应遵循实际应用逻辑：目标电阻、膜厚度、柔韧性、导电系统、表面要求、流延膜工艺和最终应用验证。

第一个决定是薄膜是否需要抗静电、静电耗散或导电行为。如果目的是减少包装中的灰尘或静电控制，耗散范围可能就足够了。如果薄膜用作柔性导电层、接地带或功能电流路径，则必须验证更低且更稳定的电阻。

第二个决策是 TPU 基数。当耐水解性、潮湿环境和低温柔性很重要时，通常会考虑聚醚 TPU。当耐磨性和机械强度更重要时，可以考虑聚酯TPU。当项目还需要阻燃、透明、低迁移、高耐磨或低温柔韧性时，可以开发特殊改性的TPU。

硬度也很重要。 A 软 TPU 薄膜可能感觉灵活，但可能会产生阻塞、拉伸变形或缠绕问题。 A 更硬的 TPU 可能支持更好的操控性，但会降低弯曲感或层压性能。 66 R现有的DGK-TPU DD3-4ML参考硬度是有用的灵活TPU方向，但仍需要胶片级测试。

4. 关键选择因素

4.1 电阻范围

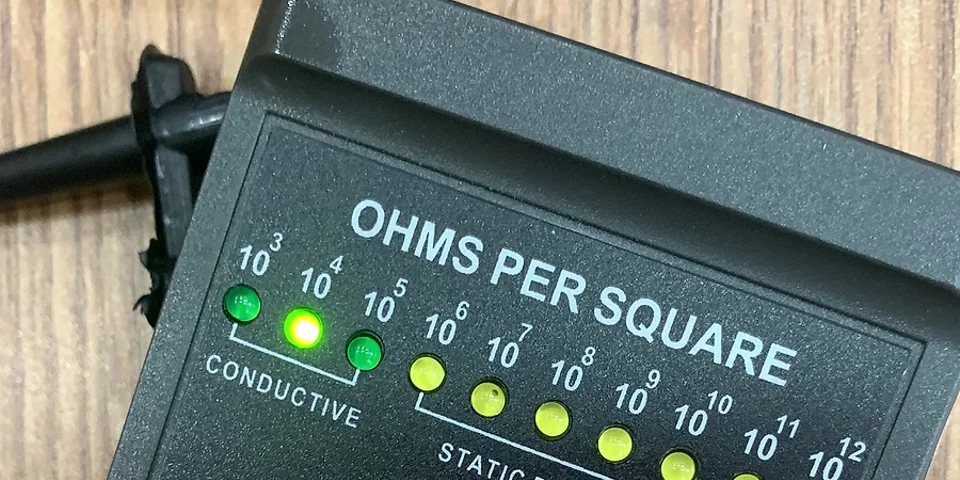

导电TPU、防静电TPU和ESD TPU经常被用作搜索词，但它们的含义并不相同。买家应定义目标表面电阻、体积电阻（如果需要）、测试电压、样品条件、湿度和测量位置。

对于薄膜，应在多个点测量电阻：纵向、横向、中心、边缘、内卷绕层、外卷绕层和储存后。颗粒板上的 A 单一值是不够的。

4.2导电系统

TPU薄膜常见的导电体系包括导电炭黑、碳纳米管、石墨、石墨烯方向、短碳纤维和混合体系。

炭黑通常可用于黑色导电膜和成本控制，但添加量可能会影响柔韧性和表面光滑度。 CNT 或混合系统可以支持更低的负载或更好的网络效率，但必须验证分散性、成本和电阻均匀性。离子型防静电系统可用于浅色或透明防静电方向，但需要特别注意迁移、湿度依赖性和长期稳定性。

4.3 表面质量

导电填料使薄膜表面控制更加困难。该线应检查鱼眼、凝胶、粗糙颗粒、黑点、流痕、横线、厚度变化和卷筒平整度。这些问题可通过颗粒分散、干燥、熔体过滤、模具维护和铸造条件共同控制。

4.4 灵活性和缠绕

增加导电填料可能会降低电阻，但也会改变弹性、伸长率、撕裂强度和手感。对于柔性导电薄膜，目标不是尽可能低的电阻。薄膜仍必须通过弯曲、拉伸、磨损、缠绕和层压检查。

5. DEYU 材料方向

DEYU 通过将改性材料数据与薄膜生产线验证相结合来评估导电 TPU 流延薄膜项目。

评价点	DEYU 方向
基础树脂	聚酯TPU、聚醚TPU或定制TPU系统
导电靶材	防静电、静电耗散、导电或定制电阻范围
导电路线	炭黑、CNT、石墨、混合导电体系或低迁移抗静电路线
硬度	灵活的TPU方向如85A-95A，根据薄膜要求调整
加工	流延膜挤出、片材挤出或挤出验证
表面质量	鱼眼、凝胶、黑点、粗糙度和雾度检查
电影行为	厚度稳定性、卷边、拉伸增白、粘卷、收卷平整度
验证	颗粒测试、薄膜测试、卷装测试及客户应用试用

DEYU可以以现有导电TPU经验为起点，然后根据膜厚和客户线路情况调整基体TPU、填料分散度、流动性、硬度和导电路线。

6.参考产品数据及薄膜选型方向

下表将已确认的现有产品方向与薄膜开发验证项目分开。最终薄膜值应通过 DEYU 内部测试和客户流延薄膜试验来确认。

物品	参考方向
现有参考等级	DGK-TPU DD3-4ML导电TPU改性材料
基础树脂	TPU
现有电气方向	10^4-10^6 ohm 产品页面参考电阻方向
现有硬度方向	66 R
现有加工方向	注塑/挤出
现有应用方向	耐磨软质导电件、密封条、电子套管
流延膜发展路线	针对薄膜挤出和卷绕调整的导电 TPU 改性材料
膜厚验证	典型试验点如0.05 mm、0.08 mm、0.10 mm和0.20 mm
表面质量检验	鱼眼、凝胶、黑点、粗糙颗粒、雾度和厚度变化
薄膜级电阻测试	多位置、MD/TD方向、卷层数及储存条件
出版说明	薄膜特定值应在作为保证数据发布之前通过内部和客户线验证进行确认。

7. 导电 TPU 流延膜选择矩阵

申请要求	推荐方向	关键验证项目
电子封装防静电膜	防静电 TPU 或 ESD TPU	表面电阻、迁移、清洁度和缠绕
柔性导电膜	导电 TPU	弯曲拉伸后电阻稳定性
防尘盖膜	防静电或耗散型 TPU	灰尘附着力、清洁频率和磨损
工业保护膜	聚酯导电TPU方向	磨损、拉伸行为和表面质量
潮湿环境下的弹性膜	聚醚防静电TPU方向	耐水解性、湿度效应和柔韧性
黑色功能性导电膜	碳基导电TPU	黑度、光滑度和电阻均匀度
浅色防静电膜	低迁移防静电TPU方向	透明度、雾度、迁移和长期稳定性

8.应用验证场景

以下场景是某客户制作柔性电子封装保护膜的匿名验证结构。它应该被视为工程验证格式，而不是有保证的公共数据。

验证项目	原始方向	导电TPU试用方向	工程解读
薄膜应用	普通TPU流延膜	导电或耗散 TPU 流延膜	目标是静态控制，同时保持 TPU 的灵活性。
膜厚	0.08-0.12 mm项目方向	相同厚度范围可直接比较	厚度会影响电阻和缠绕行为。
表面电阻	绝缘 TPU 基线	10^3-10^5 ohm或根据要求调整耗散范围	最终范围应与应用相匹配，而不仅仅是最低数字。
灰尘或碎屑粘附	客户基线	阻力控制后减少	收卷后必须检查薄膜表面的防尘效果。
厚度变化	客户基线	由流延膜窗口控制	稳定的挤出、模具条件和冷却辊设置很重要。
缠绕皱纹	客户基线	通过硬度和表面调整减少	灵活性和阻塞行为必须保持平衡。
表面污染	客户基线	通过目视和清洁度检查进行检查	凝胶、斑点和迁移会影响电子封装。
最终通过决定	主要目视检查	电阻、表面、绕线及应用试验	导电 TPU 薄膜需要电气和工艺批准。

9. 如何验证导电 TPU 流延薄膜

实际验证计划应包括颗粒测试、薄膜测试和客户线测试。

颗粒测试检查水分、硬度、熔体流动方向、分散性和基线电阻。薄膜测试可检查表面电阻、体积电阻（如果需要）、拉伸性能、伸长率、撕裂强度、厚度、雾度、粗糙度和表面缺陷。卷测试检查内层和外层、储存后的阻力、粘连、皱纹和边缘卷曲。应用测试检查包装、层压、弯曲、清洁频率、灰尘粘附和最终处理。

对于导电TPU薄膜，最终的决定应取决于客户的流延薄膜生产线和实际应用情况。通过模制板或厚板测试的 A 材料仍可能因表面质量、过滤、缠绕或电阻变化而无法通过薄膜生产线。

10. 买家需提供什么

买家意见	为什么它很重要
目标应用	包装膜、导电层、防尘盖和工业保护膜需要不同的TPU路线。
目标电阻范围	抗静电、耗散和导电配方不同。
膜厚	0.05 mm 和 0.20 mm 具有不同的电阻和工艺挑战。
颜色要求	黑色导电、透明防静电和浅色防静电路线不同。
所需硬度	硬度影响柔韧性、拉伸、缠绕和层压感觉。
加工方法	流延膜、吹膜、压延和片材挤出需要不同的熔体行为。
表面要求	应定义凝胶、雾斑、黑斑和粗糙度公差。
迁移要求	电子封装和清洁环境需要低迁移验证。
当前缺陷数据	灰尘附着力、电阻漂移、厚度变化、皱纹和废品率指导调整。
每月使用量	帮助评估配方成本、批次稳定性和供应计划。

11. 结论

导电TPU可开发用于柔性导电膜、防静电膜、ESD保护膜、防尘罩和工业保护层。关键不是简单地将TPU变成黑色或添加导电填料。该材料必须平衡导电网络稳定性、柔韧性、表面质量、厚度控制、低迁移倾向和卷绕性能。

选择应从目标电阻范围开始，然后转向 TPU 类型、硬度、导电系统、薄膜厚度、表面要求和验证方法。标准样本数据只是筛选的第一步。最终判断应来自流延薄膜生产线试验、滚动行为、灰尘粘附测试和最终使用验证。

DEYU可支持导电TPU、防静电TPU和耗散TPU改性材料开发，在客户薄膜生产线验证之前使用DGK-TPU DD3-4ML和相关导电塑料经验作为参考方向。
