用于模制工业零件的导电 PP 改性材料：选择和验证指南
聚丙烯 (PP) 是工业应用中使用最广泛的热塑性塑料之一。它的密度仅为0.90-0.91 g/cm³，是常见塑料中最轻的，具有优异的耐化学性、良好的加工性能和低成本。然而，标准 PP 的表面电阻率高于 10¹⁶ Ω，使其极易受到静电电荷积累的影响，这对于电子设备处理、洁净室环境和工业操作来说是一个严重的风险，因为静电放电会损坏组件或吸引灰尘。
买家兼工程师 FAQ
工程师经常询问的有关该材料路线的问题
有导电塑料要求的PP可以用在哪里？
典型领域包括ESD托盘、电子外壳、固定装置、EMI零件和防静电物流零件。对于本文，DEYU 首先确认工作环境、壁厚、预期寿命以及 DGK-PP DD2-3A 导电 PP、DGK-PP DD4-5A-JC 阻燃导电 PP 是否与零件几何形状匹配或需要配方调整。
PP上“导电塑料”目标的主要性能指标有哪些？
重点关注表面电阻、体积电阻、分散均匀性、冲击强度和成型稳定性。买家应询问模制零件的数据，而不仅仅是颗粒数据，因为浇口位置、填料方向和厚度可能会改变最终值。
工程师在注塑或加工过程中应该注意什么？
对于PP，实用的起始窗口是190-230°C熔体/30-60°C模具。避免填充剂用量过多，控制熔接线并验证模制部件的电阻。最终参数应遵循零件厚度、浇口设计和实际机器。
哪些细节有助于DEYU更准确地推荐DGK-PP DD2-3A导电PP、DGK-PP DD4-5A-JC阻燃导电PP？
发送当前树脂或牌号、图纸或照片、壁厚、年数量、目标标准、失效模式和所需颜色。如果参考等级已通过一项测试但在生产中失败，请包括两个数据集。
如需精确推荐，请与 DEYU 分享零件图、基础树脂、目标性能、加工方法和测试标准。
背景/问题
聚丙烯 (PP) 是工业应用中使用最广泛的热塑性塑料之一。它的密度仅为0.90-0.91 g/cm³，是常见塑料中最轻的，具有优异的耐化学性、良好的加工性能和低成本。然而，标准 PP 的表面电阻率高于 10¹⁶ Ω，使其极易受到静电电荷积累的影响，这对于电子设备处理、洁净室环境和工业操作来说是一个严重的风险，因为静电放电会损坏组件或吸引灰尘。
此选择主题的相关 德宇塑料材料参考： DGK-PP DD2-3A 导电 PP 和 DGK-PP DD4-5A-JC 阻燃导电 PP.
挑战：在 PP 中添加导电填料可将其从绝缘体转变为可消散静电荷的材料，但填料（炭黑、碳纤维、碳纳米管 (CNT) 或混合系统）的选择从根本上改变了材料的机械性能、表面质量、加工行为和成本。
导电 PP 的工业应用包括：
ESD 电子元件托盘、容器和存储盒
敏感设备的防护罩
搬运设备和生产辅助设备
需要静电耗散的耐化学腐蚀元件
汽车内饰防静电件
仪器外壳和防静电工作表面
选择不当的成本：生产中失败的 A 导电 PP 改性材料会导致报废、返工、延迟交货和现场故障。了解选择逻辑和验证过程对于可靠的工业性能至关重要。
技术难点/为什么导电PP需要谨慎选择
1. 渗透阈值 — 关键概念
PP 中的导电填料形成携带电荷的颗粒物理网络。渗透阈值是该网络变得连续的最小填料浓度。低于该阈值，材料仍保持绝缘状态。在阈值处，电阻率急剧下降。在其上方，电阻率趋于稳定。
对于 PP 中的炭黑，渗滤阈值通常在 10–20 wt% 范围内，具体取决于炭黑等级和分散质量。由于纳米管的纵横比极高，基于 CNT 的改性材料可以在低得多的添加量（通常为 0.1–1 wt%）下实现渗滤。
含义：添加量必须足够高以超过稳定电导率的渗滤阈值，但又必须足够低以保持机械性能和可加工性。
2. 填料选择 — 三种主要路线
| 路线 | 填料 | 典型电阻率 | 主要优势 | 主要限制 |
|---|---|---|---|---|
| 炭黑 | CB 聚合 | 10⁴–10⁶ Ω·cm | 成本低、技术成熟 | 更高的负载减少冲击和流量 |
| 碳纤维 | CF纤维 | 10²–10⁴ Ω·cm | 机械加固+导电 | 成本较高；各向异性特性 |
| CNT | 碳纳米管 | 10²–10⁶ Ω·cm | 财产保全；低负载 | 成本较高；分散临界 |
| 永久抗静电 | 聚合物合金 | 10⁹–10¹¹ Ω·cm | 可着色；不受湿度影响 | 仅较高电阻率范围 |
3. 处理灵敏度 — 隐藏变量
导电 PP 改性材料比未填充的 PP 对加工条件更敏感。熔体温度、注射速度或模具温度的微小变化可能会导致电阻率偏离规格。
关键处理因素：
| 因素 | 影响 | 推荐方法 |
|---|---|---|
| 熔融温度 | 影响填料分散和网络形成 | 保持在推荐范围内 |
| 注射速度 | 影响填料取向和各向异性 | 针对零件几何形状进行优化 |
| 模具温度 | 影响结晶和皮芯结构 | 设置最佳结晶度 |
| 剪切率 | 可能会破坏填料网络或导致定向 | 避免过度剪切 |
对于炭黑填充的 PP，有时必须限制模具温度以防止填料迁移到表面。对于基于 CNT 的改性材料，可以采用更高的模具温度，因为 CNT 不会迁移到表面，从而实现最佳的聚合物结晶。
4. 填料取向和各向异性
在注塑过程中，纤维填料（碳纤维，CNT）与流动方向对齐，产生各向异性电导率 - 沿流动方向较高，横向较低。这意味着同一部件上的流动方向和横向之间的电阻率可能会有很大差异。零件几何形状、浇口位置和流路设计必须考虑到这种各向异性。
5. 熔接线灵敏度
熔接线（两个流动前沿相遇的地方）是导电 PP 的关键故障点。焊缝处填料浓度自然下降，形成局部高电阻率区域。这个问题必须通过浇口布置、工艺优化或在焊缝处表现更好的混合填充系统来解决。
DEYU 材料方向 — DGK-PP 系列
DEYU 在 DGK-PP 系列下提供全系列导电 PP 改性材料，涵盖 PP、PE、PVC、PA、POM、ABS 和 TPV 基材的多种填料路线和电阻率目标。
DGK-PP KJD789R1 — 永久防静电 PP
| 性能项目 | 数值 | 测试方法 |
|---|---|---|
| 基体树脂 | PP（共聚物） | — |
| 技术 | 永久抗静电聚合物合金 | — |
| 密度 | 0.93 g/cm³ | GB/T 1033 |
| MFR (230°C/2.16kg) | 7 g/10min | GB/T 3682 |
| 拉伸强度 | 17 MPa | GB/T 1040 |
| 弯曲模量 | 1,790 MPa | GB/T 9341 |
| 缺口夏比冲击 | 6.5 kJ/m² | GB/T 1043.1 |
| 无缺口夏比冲击 | 40 kJ/m² | GB/T 1043.1 |
| HDT（A方法） | 93°C | GB/T 1633 |
| 表面电阻率 | 10⁹–10¹¹ Ω·cm | GB/T 1410 |
| 易燃 | HB | GB/T 2408 |
| 颜色 | 自然色（可着色） | — |
| 加工 | 注塑成型 | — |
主要特点： 不受湿度影响的性能 — 抗静电成分固定在聚合物基质内，不会迁移或洗掉。通过多次酒精擦拭，表面电阻率保持稳定。可在自然状态下进行定制配色。
DGK-PP DD4-5 — 高冲击导电 PP
| 性能项目 | 数值 | 测试方法 |
|---|---|---|
| 基体树脂 | PP（修改） | — |
| 技术 | 炭黑导电 | — |
| 密度 | 0.965 g/cm³ | — |
| MFR | 7 g/10min | — |
| 拉伸强度 | 21.8 MPa | — |
| 断裂伸长率 | 90% | — |
| 悬臂梁缺口冲击 | 35 kJ/m² | — |
| HDT | 105°C | — |
| 表面电阻率 | 10⁴–10⁵ Ω·cm | — |
| 加工 | 注塑成型 | — |
主要特性： 高抗冲击性 (35 kJ/m² Izod) 和 90% 的断裂伸长率 — 显着高于典型的炭黑填充 PP。稳定的表面电导率可保护 ESD，同时保留 PP 的耐化学性和可加工性。适用于薄壁及复杂几何形状的成型。

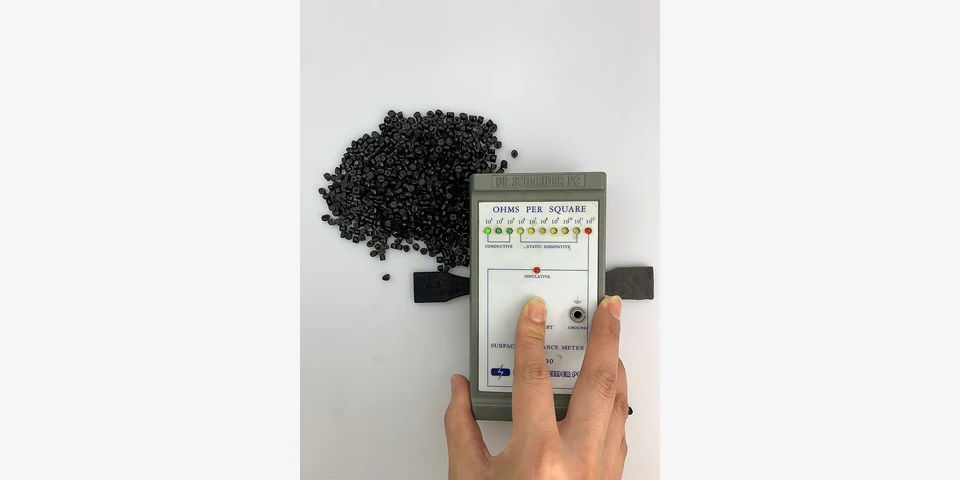

DGK-PP DD2-3A — 基于 CNT 的导电 PP
| 性能项目 | 数值 | 测试方法 |
|---|---|---|
| 基体树脂 | PP | — |
| 技术 | 碳纳米管复合材料 | — |
| 表面电阻率 | 10²–10⁴ Ω | GB/T 1410 |
| 拉伸强度 | 联系DEYU获取数据 | GB/T 1040 |
| 加工 | 注塑成型 | — |
| 应用领域 | 医疗器械零部件、精密零件 | — |
主要特点：基于 CNT 的导电网络负载极低，保留了 PP 的机械性能和表面质量。在医疗设备应用中得到验证。
DGK-PP DDL28 — 超导 PP（超导）
| 性能项目 | 数值 | 测试方法 |
|---|---|---|
| 基体树脂 | PP | — |
| 技术 | 超导混合 | — |
| 体积电阻率 | 0.04–0.05 Ω·cm | — |
| 密度 | ~0.90 g/cm³ | — |
| 加工 | 压缩成型、挤出 | — |
主要特点： 体积电阻率 0.04–0.05 Ω·cm — 比传统炭黑填充 PP (10²–10³ Ω·cm) 低数千倍。保留 PP 的低密度 (~0.90 g/cm³) — 明显轻于石墨 (1.8–2.0 g/cm³) 和金属 (2.7–8.0 g/cm³)。适用于燃料电池和液流电池电极板。
客户调试/验证场景
背景：一家电子制造商正在使用填充炭黑的 PP 改性材料生产用于半导体处理的 ESD 托盘。目标表面电阻率为 10⁶–10⁸ Ω/sq。该材料通过了来料检验，但生产显示出不一致的电阻率 - 值范围从浇口附近的 10⁶ Ω/sq 到焊缝和填充结束位置的 >10⁹ Ω/sq。
问题分析：发现了三个问题：
| 问题 | 根本原因 | 影响 |
|---|---|---|
| 熔接线处的电阻率 | 流动前沿聚结处炭黑浓度降至渗滤阈值以下 | 12% 废品率 |
| 电阻率变化 | 在渗透阈值加载；处理变化导致网络中断 | ESD 性能不一致 |
| 表面质量 | 炭黑团聚体形成粗糙表面 | 审美排斥 |
试验结构：
| 范围 | 数值 |
|---|---|
| 试用数量 | 1,000 托盘（5 成型周期） |
| 月产量 | 200,000托盘 |
| 目标表面电阻率 | 10⁶–10⁸ Ω/sq |
DEYU 干预：
材料变更 — 从标准炭黑 PP 改为 DGK-PP DD4-5，并优化炭黑负载和冲击改性
混合选项 - 评估 DGK-PP DD2-3A（基于 CNT）以保留财产
工艺优化 - 根据 DEYU 工艺建议调整熔体温度和注射速度
验证数据表（客户内部试用结构）：
| 范围 | 现有材料 (CB-PP) | DGK-PP DD4-5 | DGK-PP DD2-3A (CNT) | 目标 |
|---|---|---|---|---|
| 表面电阻率范围 (Ω/sq) | 10⁶–10⁹ | 10⁵–10⁶ | 10⁴–10⁵ | 10⁶–10⁸ |
| 熔接线电阻率 (Ω/sq) | 8×10⁹ | 6×10⁶ | 4×10⁵ | <10⁸ |
| 电阻率变化（最大/最小） | 1,000:1 | 20:1 | 8:1 | <10:1 |
| 冲击强度（千焦/平方米） | 3.5 | 35 (伊佐德) | ~25 | >10 |
| 成型废品率 | 12% | 4.5% | 3% | <5% |
| 表面质量 | 粗糙的 | 好的 | 出色的 | 可以接受 |
| 材料成本（$/kg） | $4.50 | $5.20 | $7.80 | — |
结果解读：
现有材料：标准炭黑 PP 处于渗滤阈值。处理变化导致网络破裂和重组，导致电阻率不一致。熔接线显示出最高的电阻率 — 1,000× 高于栅极区域 — 导致废品率达到 12%。
DGK-PP DD4-5：经过抗冲击改性的优化炭黑配方可在整个零件（包括焊缝处）提供稳定的电阻率。高冲击强度 (35 kJ/m² Izod) 和 90% 断裂伸长率为搬运应用提供了耐用性。废品率从12%下降到4.5%。
DGK-PP DD2-3A (CNT)：基于 CNT 的改性材料提供了最佳的电阻率稳定性和表面质量，具有最低的变化和出色的表面外观。然而，材料成本明显更高。
德宇塑料的贡献：DEYU 提供了三种导电路线的系统比较，使客户能够为其特定应用选择性能和成本的最佳平衡点。
后续步骤：所选等级的全面生产验证。 DEYU可以提供持续的技术支持和过程电阻率监测协议。
适合的应用 — DGK-PP 按应用划分的等级
| 应用 | 推荐等级 | 基本原理 |
|---|---|---|
| SMT托盘、IC托盘 | DGK-PP KJD789R1 | 抗静电、可着色、不受湿度影响 |
| ESD托盘、工业容器 | DGK-PP DD4-5 | 高冲击力、稳定的导电性 |
| 电子外壳 | DGK-PP DD4-5 或 DD2-3A | 导电率+机械性能 |
| 医疗器械零部件 | DGK-PP DD2-3A | 财产保全，经过验证 |
| 电池电极板 | DGK-PP DDL28 | 超导电、轻质 |
| 燃料电池双极板 | DGK-PP DDL28 | 超导、耐化学腐蚀 |
| 洁净室固定装置 | DGK-PP KJD789R1 | 低颗粒产生，可着色 |
| 汽车内饰ESD零件 | DGK-PP KJD789R1 或 DD4-5 | 轻便、耐用 |
| 防静电工作台面 | DGK-PP KJD789R1 | 永久抗静电，可着色 |
买家选型时应提供什么
要获得精确的导电 PP 等级推荐，买家应提供：
目标电阻率 — 具有测试标准的表面或体积电阻率范围（Ω/sq 或 Ω·cm）
应用描述——这是什么部分以及它的作用是什么？
零件图 — 几何形状、壁厚、浇口位置、熔接线位置
加工方式——注塑、挤出、压塑
机械要求——冲击强度、拉伸强度、弯曲模量
热要求——连续使用温度、峰值温度
表面外观要求——光泽、纹理、颜色要求
环境条件——温度范围、化学品暴露、湿度
产量——年或月数量
成本限制——每公斤或每个零件的目标材料成本
DEYU 可以支持：
根据应用要求选择等级
稳定电阻率的处理窗口建议
小批量验证 (25–100 kg) 和全面测试
成型试验期间的技术支持
过程质量监控协议
结论
为工业模制零件选择和验证导电 PP 改性材料需要一种平衡电气性能、机械性能、加工行为和成本的系统方法。
要点：
渗透阈值至关重要 - 负载必须超过渗透阈值才能稳定电导率，但过量负载会降低机械性能和可加工性
不同的填料路线服务于不同的应用——炭黑用于经济高效的ESD； CNT 用于财产保护和表面质量；用于电极应用的超导牌号
加工条件影响电阻率——熔体温度、注射速度和模具温度都会影响填料网络的形成和最终电阻率
熔接线是关键的失效点——熔接线处的电阻率可能比周围材料高 1–3 个数量级；通过浇口布局和填充物选择来寻址

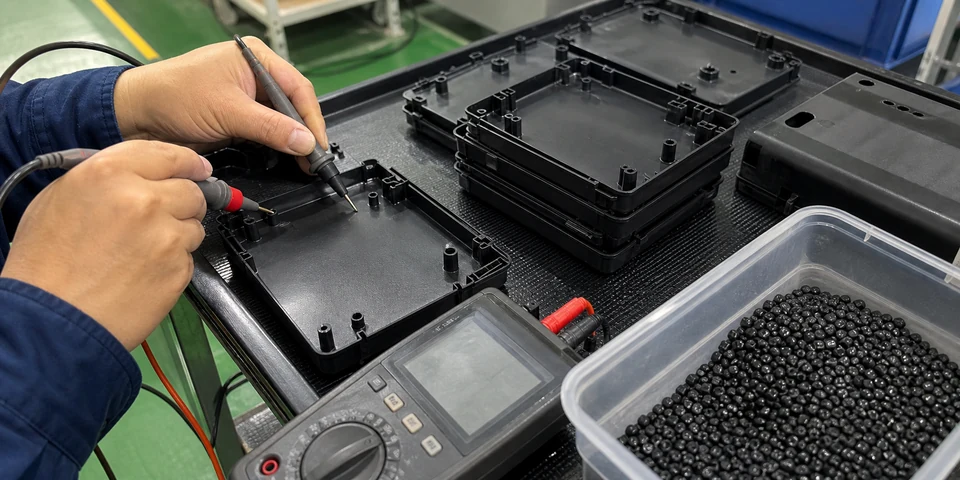

验证必须针对具体零件——标准测试条不能预测生产零件的性能；在实际生产模具中进行验证
DEYU 通过 DGK-PP 系列提供全系列导电 PP 改性材料 — 从永久抗静电 (KJD789R1) 和高抗冲导电 (DD4-5) 到基于 CNT 的 (DD2-3A) 和超导电 (DDL28) 牌号 — 并拥有技术专业知识来指导选择、优化加工和验证生产性能。
