导电 PP 外壳：ESD 控制、UL94 风险和模制零件验证
电气外壳和工业盖需要的不仅仅是低电阻值。该牌号必须保持 ESD 性能、模制零件配合、耐化学清洁性，并且在许多情况下，在实际外壳几何形状上符合 UL94 V-0 要求。
文章FAQ
导电 PP 外壳：ESD 控制、UL94 风险和模制零件验证
电气外壳应该使用导电 PP 还是仅使用防静电 PP？
对于 ESD 安全控制盒和敏感电子设备，静电耗散或导电 PP 通常比弱抗静电等级更安全。最终决定取决于所需的电阻范围和测试标准。
为什么模制外壳在试片通过后会失效？
填料方向、浇口位置、熔接线、肋和螺丝凸台可以改变电阻分布和翘曲。最终零件需要电阻测绘和配合验证。
什么时候需要UL94 V-0导电PP？
当电气外壳或工业盖在规定的壁厚下有防火安全要求时，就需要它。电阻目标和火焰等级必须一起验证。
产品图片是否复制到此文章文件夹中？
不需要。产品图引用了一张现有的 DGK-PP DD4-5A-JC 站点图像，以避免增加站点包大小。此文章文件夹中仅存储生成的封面和相关图片。
背景和问题
聚丙烯是工业和电气应用中使用最广泛的热塑性塑料之一，因为它结合了低密度、耐化学性、有用的机械强度、耐热性和成本效益。然而，在未修改的状态下，PP 是一种电绝缘体，其体积电阻率通常在 10^16-10^20 ohm-cm 范围。
许多控制箱、接线盒、仪表外壳和工业盖都需要静电放电保护。静电荷会损坏敏感电子设备，将灰尘吸引到密封表面或在不稳定的环境中产生着火风险。因此，PP 中加入了炭黑、碳纤维或混合系统等导电填料，以在材料中形成永久的导电网络。

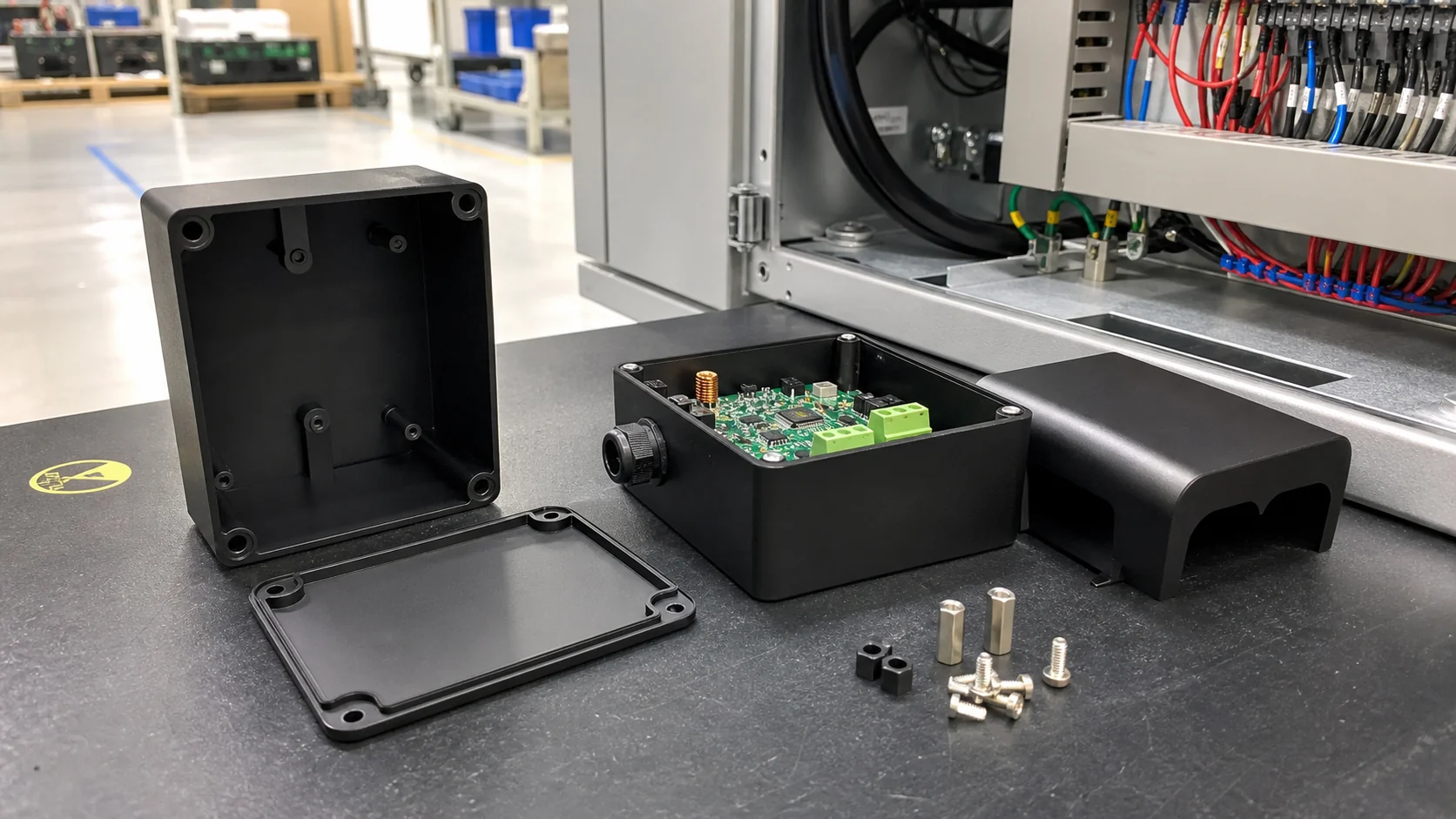

常见应用包括电气设备外壳、机器防护罩、ESD 安全组件外壳、PCB 机架、测试设备盖、洁净室外壳和 ATEX 型风险环境组件。
| 分类 | 表面电阻率 | 典型应用 |
|---|---|---|
| 导电 | <10^6 ohm | EMI 屏蔽、爆炸性环境、接地触点 |
| 静电耗散 | 10^6-10^9 ohm | 标准 ESD 安全外壳、设备外壳、盖 |
| 防静电 | 10^9-10^12 ohm | 低风险包装，非关键覆盖物 |
为什么材料选择很重要
第一个决定是电气范围。电气外壳和盖子通常属于静电耗散范围或导电范围，具体取决于组件灵敏度、接地设计和环境风险。买方应指定测试标准、电极几何形状以及是否在颗粒、板材或最终零件上测量目标。
第二个决定是机械和结构性的。通过平板测试的 A 盖板仍可能在螺丝凸台、密封唇、卡扣配合或薄角处失败。冲击强度、弯曲模量、拉伸强度、HDT 和收缩一致性必须在模制外壳上进行验证，而不仅仅是在标准优惠券上进行验证。
第三个决定是环境。 PP 之所以有吸引力，是因为它比许多非晶态塑料更能抵抗 IPA、清洁剂、冷却剂、油、酸和湿气。导电 PP 在清洁和潮湿暴露后应保持其电平，因为仅表面涂层在反复擦拭后可能会漂移。
处理是第四个决定。注塑成型用于复杂的外壳和盖子；挤压和制造用于板材或装配式防护装置。高流动牌号是薄壁的首选，而当翘曲和 UL94 V-0 至关重要时，则使用矿物填充或阻燃导电牌号。
| 要求 | 为什么这很重要 | 典型规格 |
|---|---|---|
| 抗冲击性 | 保护内部组件免受物理损坏 | 简支梁缺口冲击强度 |
| 刚度/弯曲模量 | 在负载下保持结构完整性 | 弯曲模量 >= 1200 MPa |
| 尺寸稳定性 | 确保正确配合和密封 | 低翘曲、一致的收缩率 |
| 拉伸强度 | 可承受组装和维修负载 | 拉伸强度>=25 MPa |
| 热变形温度 | 能承受工作温度 | HDT >= 80°C 于 0.45 MPa |
DEYU 材料方向
DEYU 建议使用围绕炭黑、碳纤维或混合填料系统构建的导电 PP 改性材料。对于具有 V-0 要求的电气外壳， DGK-PP DD4-5A-JC 阻燃导电 PP 是相关的公共牌号方向。对于低电阻模制 PP 部件和 EMI 屏蔽， DGK-PP DD2-3A 导电 PP 是一个密切相关的牌号家庭。
其关键特性包括可设定的表面电阻率、永久非迁移电导率、尺寸稳定性、耐工业清洁性、制造灵活性以及 RoHS/REACH 合规性。外壳的导电 PP 应由应用指定，而不仅仅是导电或抗静电等宽泛的词。
| 填料系统 | 电导率 | 机械性能 | 推荐用于 |
|---|---|---|---|
| 仅炭黑 | 中等，10^6-10^9 ohm | 均衡 | 通用 ESD 外壳和盖 |
| 碳纤维增强 | 高，10^4-10^5 ohm | 高刚度和强度 | 结构外壳、承重盖 |
| 混合炭黑+矿物 | 好，10^6-10^8 ohm | 优异的尺寸稳定性 | 精密外壳，PCB 机架 |
| 阻燃+导电 | 好，10^6-10^8 ohm | UL94 V-0 额定 | 防火电气外壳 |
参考产品数据
| 性能项目 | 单位 | 测试方法 | DEYU导电 PP炭黑 | DEYU导电 PP碳纤维 | DEYU FR 导电 PP |
|---|---|---|---|---|---|
| 填料系统 | - | - | 炭黑 | 碳纤维20% | CB + FR添加剂 |
| 表面电阻率 | ohm | ANSI/ESD STM11.11 | 10^6-10^8 | 10^4-10^5 | 10^6-10^8 |
| 体积电阻率 | ohm-cm | ASTM D257 | 10^4-10^5 | 10^3-10^4 | 10^4-10^5 |
| 密度 | g/cm3 | ASTM D792 | 0.98-1.05 | 1.05-1.15 | 1.10-1.20 |
| MFR 230°C/2.16kg | g/10分钟 | ASTM D1238 | 2-12 | 3-10 | 2-8 |
| 拉伸强度 | MPa | ASTM D638 | 25-30 | 40-60 | 22-28 |
| 弯曲模量 | MPa | ASTM D790 | 1200-1800 | 4000-8000 | 1500-2500 |
| 缺口冲击，夏比冲击 | kJ/m2 | ISO 179 | 20-30 | 10-20 | 15-25 |
| HDT 于 0.45 MPa | °C | ISO 75 | 80-90 | 100-120 | 85-95 |
| UL94评级 | - | UL94 | HB | HB | V-0 于 3 mm |
| 成型收缩率 | % | ISO 294-4 | 1.2-1.8 | 0.5-1.0 | 0.8-1.2 |
加工指南
导电PP可以在标准注塑设备上运行，但工艺窗口必须按等级确认。尽管PP吸收的水分很少，但建议在成型前进行干燥；污染或残留的水仍然会造成表面缺陷。只有在干净且电气一致的情况下才可以考虑重新研磨至 20%。
过高的剪切力或过低的模具温度可能会导致填料取向不均匀和部件之间的电阻变化。对于密封外壳，验证应包括浇口、焊接线、肋、螺钉柱和垫圈通道周围的电阻图。
| 范围 | 推荐 |
|---|---|
| 干燥温度 | 80-90°C |
| 干燥时间 | 2-4小时 |
| 水分目标 | < 0.1% |
| 范围 | 推荐范围 |
|---|---|
| 料筒温度 | 180-240°C |
| 模具温度 | 30-50°C |
| 注射速度 | 中等的 |
| 注射压力 | 60-100 MPa |
客户调试和验证场景
工业自动化设备制造商正在开发用于电子装配线的 ESD 安全控制柜。外壳目标包括以下表面电阻率 10^9 ohm 根据 ANSI/ESD S20.20, 冲击耐久性、IPA 和冷却液耐受性、密封尺寸稳定性和 UL94 V-0 防火安全性。
来自一般供应商的第一个炭黑填充 PP 显示出表面电阻率 10^7 至 10^10 ohm 同一批次内。有些零件完全不符合 ESD 限制。模制外壳也发生翘曲，IPA 清洁导致表面开裂，UL94 V-0 结果不一致。
DEYU 的根本原因审查发现填料分散性差、尺寸稳定性的矿物支撑不足、不稳定的阻燃包装以及与导电 PP 等级不匹配的注射设置。
| 范围 | 原始材质 | DEYU 导电 PP 级 | DEYU FR 导电 PP 级 |
|---|---|---|---|
| 填料系统 | 仅限 CB | CB+矿物混合体 | CB+矿物+FR套餐 |
| 目标电阻率 | 10^6-10^9 ohm | 10^6-10^8 ohm | 10^6-10^8 ohm |
| UL94评级 | V-0，不一致 | HB | V-0 |
| 试用数量 | 100外壳 | 100外壳 | 100外壳 |
| 月产量目标 | 1000单位 | 1000单位 | 1000单位 |

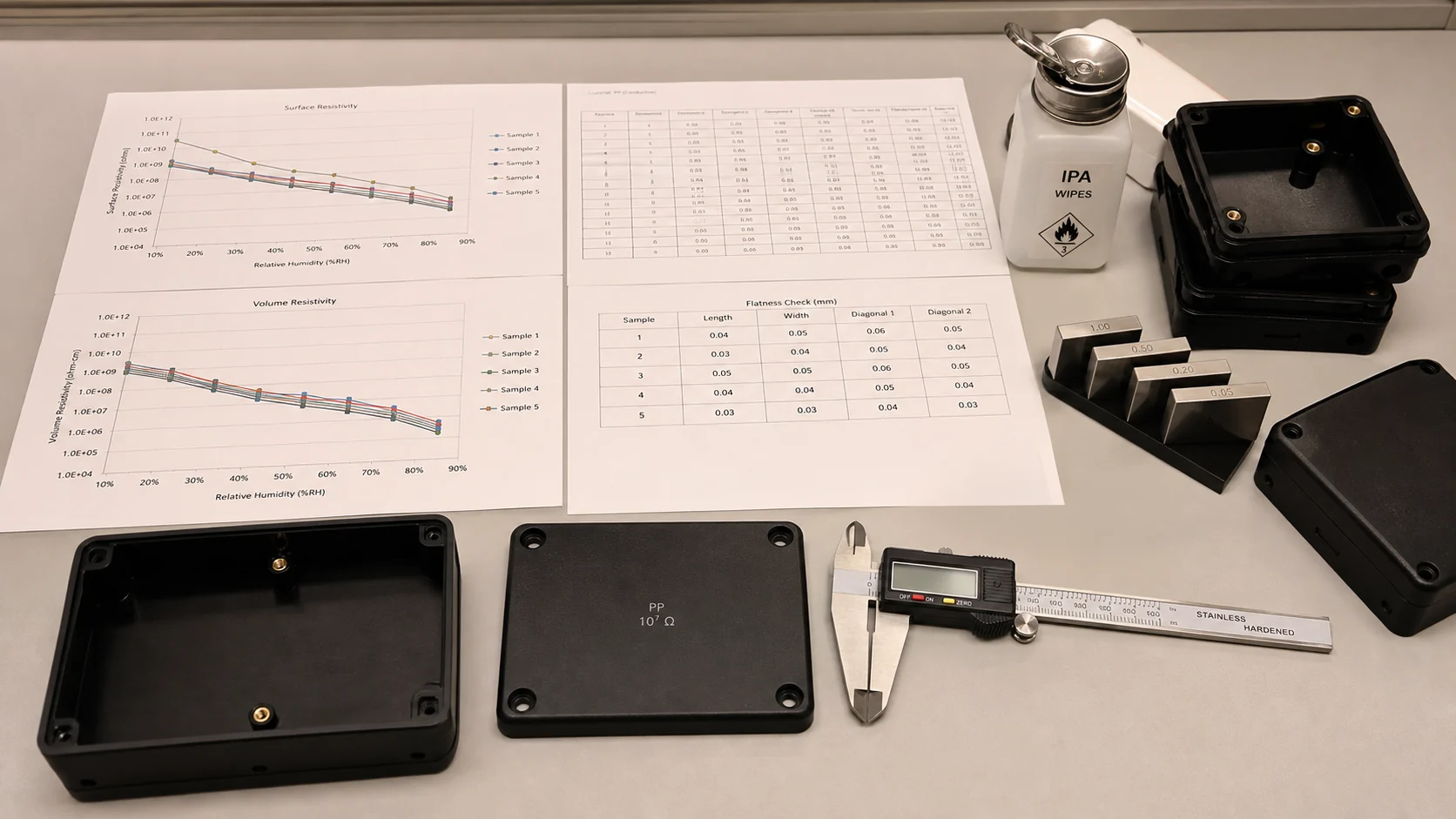

结果解读
DEYU 导电 PP 路线均优于原始材料。当防火安全是强制性的时，FR 等级提供了最佳的总体平衡，而当 HB 可接受时，非 FR 导电等级提供了最低的缺陷率。
电气一致性从零件之间的 ±2 订单改进为 ±0.3-0.4 订单。 50 IPA 清洁周期后，原始材料按 2.2 阶数漂移，而 DEYU 牌号仅改变 0.3-0.4 阶数并保持在目标范围内。
尺寸稳定性也得到改善。翘曲从 0.35 mm 减少到 0.08-0.10 mm，足以恢复垫片配合。 FR路线在试验中取得了100% UL94 V-0的合格率，加工缺陷总数从18%下降到4-6%。
| 范围 | 原始材质 | DEYU 导电 PP 级 | DEYU FR 导电 PP 级 |
|---|---|---|---|
| 表面电阻率，初始平均值 | 5x10^8 ohm | 3x10^7 ohm | 5x10^7 ohm |
| 零件之间的差异 | +/-2 订单 | +/-0.3 订单 | +/-0.4 订单 |
| 零件内变异 | +/-1.5 订单 | +/-0.2 订单 | +/-0.3 订单 |
| 50 IPA 循环后的电阻率 | 8x10^10 ohm | 8x10^7 ohm | 9x10^7 ohm |
| 清洗后增加 | +2.2 订单 | +0.4 订单 | +0.3 订单 |
| 翘曲、平整度偏差 | 0.35 mm | 0.08 mm | 0.10 mm |
| 收缩率一致性 | +/-0.3% | +/-0.1% | +/-0.15% |
| 拉伸强度 | 26 MPa | 30 MPa | 27 MPa |
| 冲击行为 | 组装后边角易碎 | 无边角开裂 | 无边角开裂 |
| UL94 V-0 通过率 | 70-80% 批次相关 | 未指定，HB路线 | 100% 试用中 |
| 加工不良率 | 18% | 4% | 6% |
适合的应用
合适的应用包括控制和接线盒、仪器外壳、工业自动化外壳、PCB 机架、传感器盖、连接器外壳、机器防护罩、ESD 安全手提箱盖、洁净室盖、化学处理盖和防静电工作表面。
对于爆炸性环境组件或防火电气箱，材料简介必须包括 ESD 级别和阻燃厚度。 A 部件遇到阻力但无法燃烧或无法安装，则不是合格的外壳材料。
买家应提供什么
- 零件图或3D模型，带有壁厚和密封面。
- 目标电气规格和测试方法。
- UL94 评级和测试厚度。
- 冲击、弯曲、拉伸和 HDT 要求。
- 使用温度和化学品暴露，特别是 IPA、油和冷却剂。
- 平整度、收缩率和翘曲度限制。
- 加工方法和机器细节。
- 每月或每年的数量和当前的材料失效模式。
结论
导电 PP 为电气外壳和工业覆盖物提供了低密度、耐化学性、可成型性和永久静电耗散的有效平衡。工程风险不在于是否存在导电PP；关键在于所选等级是否能在实际模制外壳上保持阻力、贴合性、阻燃等级和清洁稳定性。最佳验证计划将标准数据与模制部件电阻映射、翘曲测量和环境暴露相结合。
