导电 PP 改性材料：聚丙烯应用的技术路线和 12 验证场景

1. 为什么导电 PP 应通过应用进行验证

导电PP不是一种固定材料。它是根据阻力范围、零件结构、成型方法、挤出工艺、颜色、冲击要求和最终使用环境而设计的改性聚丙烯改性材料。

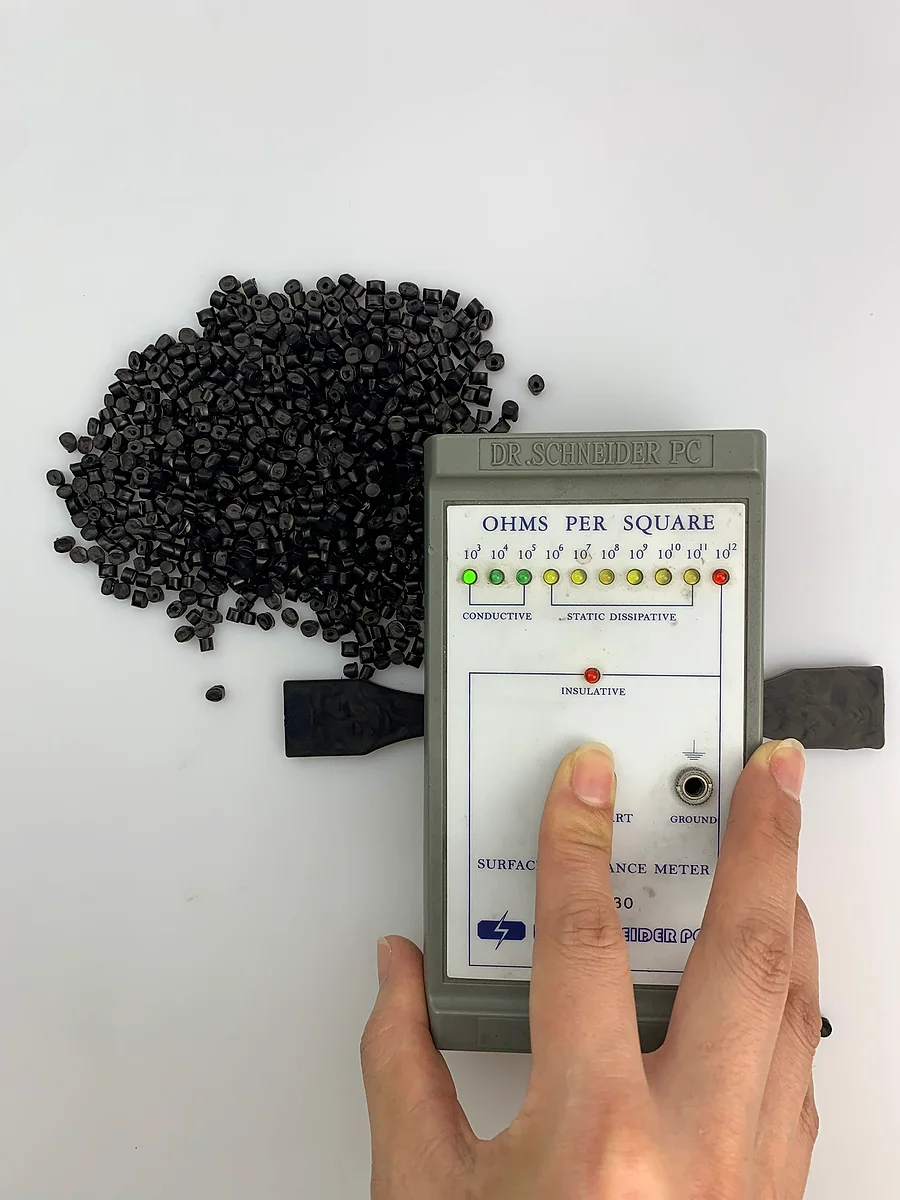

对于需要明确阻力窗口的项目，从更广泛的范围开始 导电塑料🔍 路线，然后调整 DGK-PP DD2-3A 导电 PP🔍 用于成型、挤出和小批量验证的风格配方。

在实际项目中，工程师很少需要通用的导电聚丙烯。 They usually need to solve a specific problem:

• 静电导致灰尘附着；
• 轻质零件在送料过程中粘住；
• 粉末粘附在 PP 塑料表面；
• 电子元件需要 ESD 安全处理；
• 工业托盘要求稳定的表面电阻；
• 电气PP零件既需要阻燃又需要导电；
• 室外聚丙烯覆盖物需要UV的电阻和静电控制；
• 大型导电 PP 托盘需要低翘曲。

这就是为什么导电 PP 改性材料应同时通过电气和机械性能来判断：表面电阻、需要时的体积电阻、冲击强度、弯曲模量、熔体流动速率、翘曲、表面质量、部件脱模、颜色稳定性和最终成型部件的电阻一致性。

测试条只能提供一个起点。对于导电聚丙烯材料，壁厚、浇口位置、流动方向、冷却速率和填料取向都可能改变最终电阻值。

2.导电聚丙烯主要技术路线

2.1导电炭黑路线

导电炭黑是黑色导电PP塑料最常见的路线之一。它成熟、经济高效，适用于托盘、盖子、粉末接触部件、包装部件和工业 PP 部件。

主要风险是平衡。更多的导电填料可能会降低冲击强度、降低流动性或使表面更加哑光。电阻稳定性也很大程度上取决于填料的分散性。

2.2导电PP母粒路线

导电聚丙烯母粒可通过剂量调节电阻，对于早期验证非常有用。它可以帮助工程师在锁定最终改性材料之前测试多个阻力水平。

DEYU 通常使用此路线进行小批量验证、电阻调整、试模以及从抗静电 PP 到静电耗散 PP 或导电 PP 的过渡项目。

2.3 静电耗散 PP 路线

并非所有产品都需要非常低的电阻。静电耗散聚丙烯通常更适合 ESD 托盘、电子处理部件、自动化固定装置和防尘罩。

典型目标方向：10^6 至 10^9 ohm 表面电阻。与强导电配方相比，该范围通常可以保持更好的韧性、更好的表面质量和更受控制的电荷耗散。

2.4 低电阻导电 PP 路线

对于粉末处理、严重静电积聚或与接地相关的塑料部件，材料可能需要较低的电阻范围。

典型目标方向：10^3 至 10^6 ohm，选定的低电阻 PP 项目朝 10^2 至 10^3 ohm 移动。该路线适用于粉末接触部件、工业导电托盘、屏蔽相关的PP部件以及需要快速放电的静电控制部件。

2.5 混合功能导电 PP

导电PP通常与附加特性相结合：阻燃性、UV抗性、低翘曲性、冲击平衡、增强刚度、颜色配方或耐磨调整。

在这些项目中，材料不再是标准导电 PP 等级。它成为一种特定应用的聚丙烯改性材料。

3. 验证场景 1：电子元件 ESD 托盘

原始痛点

客户使用普通PP托盘来存放电子元件。这些托盘价格便宜，但在搬运过程中会积累静电荷。

问题包括 ESD 警告事件、托盘表面灰尘、组件处理投诉以及不稳定的表面清洁度。

DEYU解决方案

DEYU 建议使用静电耗散 PP 材料，而不是电阻极低的导电聚丙烯改性材料。

目标方向：

• 表面电阻：10^6至10^9 ohm；
• 受控的电荷耗散；
• 托盘冲击强度保持率；
• 平整度稳定。

验证数据

物品	普通PP托盘	DEYU 静电耗散型 PP
表面电阻	>10^13 ohm	10^6 至 10^9 ohm
ESD 警告事件	8 次/周	0 至 1 时间/周
灰尘附着	中高	低的
处理投诉	4次/月	0 至 1 时间/月
托盘平整度	一般的	冷却调整后稳定

案例结论

该产品不需要尽可能低的电阻。 A静电耗散聚丙烯路线解决了ESD问题，同时保持托盘韧性和成型稳定性。

4. 验证场景 2：轻型瓶盖进料托盘

原始痛点

包装设备客户使用 PP 塑料托盘来送入轻质瓶盖。由于静电荷，盖子粘在托盘表面上。

问题包括开盖异常、人工纠偏、送料中断、生产速度较低等。

DEYU解决方案

DEYU首先使用导电PP母料路线进行小批量验证，然后根据托盘尺寸、壁厚和浇口位置调整最终改性材料。

目标方向：

• 表面电阻：10^5至10^8 ohm；
• 更好的瓶盖释放；
• 托盘角落处的冲击平衡；
• 成型工艺稳定。

验证数据

物品	普通PP托盘	DEYU 导电 PP 改性材料
表面电阻	>10^13 ohm	10^5 至 10^8 ohm
盖释放异常	12 至 18 次/小时	1 至 3 次/小时
生产速度	目标的 84% 至 88%	目标的 97% 到 99%
因喂养问题导致的拒绝	3.4%	0.6%
角部开裂	偶然	冲击调整后不明显

案例结论

小批量测试有助于在全面生产之前确认所需的电阻范围。最终的解决方案不仅是导电 PP 颗粒，而且是具有影响和加工调整的托盘特定配方。

5. 验证场景 3：粉末处理设备部分

原始痛点

粉末设备客户在粉末接触区域使用普通聚丙烯部件。粉末牢固地粘附在塑料表面上。

问题包括粉末粘附、清洁时间长、粉末流动中断和污染风险。

DEYU解决方案

DEYU 推荐使用低电阻导电 PP 改性材料。

目标方向：

• 表面电阻：10^3至10^6 ohm；
• 减少粉末粘附；
• 可接受的流动性；
• 黑色导电表面。

验证数据

物品	普通聚丙烯	DEYU 导电 PP
表面电阻	>10^13 ohm	10^3 至 10^6 ohm
4 h后粉末附着力	7.2 g/m2	1.5 g/m2
清洁时间	28 分钟/班次	8 分钟/班次
粉流中断	5 至 7 次/班次	0 至 1 时间/移位
冲击性能	可以接受	调整后可以接受

案例结论

对于粉末接触应用，普通抗静电 PP 是不够的。 A低电阻导电聚丙烯路线减少了粉末粘附和清洁时间。

6. 验证场景 4：有灰尘粘附的灰色工业盖

原始痛点

灰色 PP 设备盖吸引了通风区域周围的灰尘。客户想要减少灰尘，但不想要黑色导电 PP 材料。

DEYU解决方案

DEYU 推荐使用彩色抗静电 PP 配方代替炭黑导电 PP。

DEYU 支持包括灰色配色、电阻调整和表面外观控制。

验证数据

物品	普通灰色PP	DEYU 彩色防静电 PP
表面电阻	>10^13 ohm	10^8 至 10^11 ohm
7天后灰尘附着	高的	减少约60%
清洁频率	每 2 天一次	每 5 至 6 天一次
颜色	灰色的	搭配灰色
表面外观	好的	好的

案例结论

客户真正的目标是除尘和灰色外观，而不是强导电性。 A 颜色兼容的抗静电聚丙烯配方比黑色低电阻改性材料更合适。

7. 验证场景 5：阻燃导电 PP 电气托盘

原始痛点

某电气托盘采用阻燃PP，但表面电阻过高，运行过程中容易积尘。

该材料同时需要静电控制、阻燃性能、尺寸稳定性和可接受的流动性。

DEYU解决方案

DEYU 根据所需的零件厚度开发了阻燃导电 PP 改性材料。

目标方向：

• 表面电阻：10^5至10^8 ohm；
• 通过厚度验证实现阻燃目标；
• 低翘曲平衡；
• 可接受的流动性。

验证数据

物品	原装 FR PP	DEYU FR 导电 PP
表面电阻	>10^12 ohm	10^5 至 10^8 ohm
阻燃靶材	V-0方向	V-0方向通过厚度验证
8 h后灰尘附着	4.5 g/m2	1.2 g/m2
受热后平面度偏差	1.9 mm	0.8 mm
流动性	好的	配方调整后可接受

案例结论

该项目不能仅通过添加导电填料来解决。该材料必须平衡阻燃性、导电性、翘曲性和流动性。

8. 验证场景 6：户外电池外设盖

原始痛点

在户外电池设备附近使用的A PP盖板暴露后出现灰尘附着、褪色、表面暗淡和平整度变化。

DEYU解决方案

DEYU推荐了UV抗静电PP材料，具有耐候颜料包和低翘曲调整。

验证数据

物品	普通PP	DEYU UV 抗静电 PP
表面电阻	>10^13 ohm	10^8 至 10^11 ohm
老化后色差	色差 ΔE 5.6	色差 ΔE 2.3
保光性	55%	76%
灰尘附着	高的	减少约58%
老化后平面度偏差	2.2 mm	0.9 mm

案例结论

该应用需要同时具有 UV 电阻和抗静电性能。 DEYU 根据户外使用条件调整了 PP 改性材料，而不是将其视为简单的导电塑料项目。

9. 验证场景 7：低翘曲导电 PP 托盘

原始痛点

大型导电聚丙烯托盘通过了电阻测试，但成型后出现翘曲。

问题包括边缘翘起、平整度差、装配间隙以及 48 小时后尺寸变化。

DEYU解决方案

DEYU通过填料平衡、收缩控制和成型工艺指导调整了导电PP配方。

验证数据

物品	上一个 导电 PP	DEYU 低翘曲导电 PP
表面电阻	10^6 至 10^9 ohm	10^6 至 10^9 ohm
成型后平整度	3.0 mm	1.1 mm
48 h后的平整度	3.8 mm	1.4 mm
装配间隙	1.5 至 2.2 mm	0.4 至 0.8 mm
角部冲击	中等的	增韧后改善

案例结论

电阻范围已经可以接受。真正的改进来自低翘曲调整和尺寸稳定性控制。

10. 验证场景 8：导电 PP 物流箱

原始痛点

半电子零件物流箱存在静电和灰尘问题。客户还需要运输过程中的抗冲击性。

DEYU解决方案

DEYU 使用冲击平衡导电 PP 改性材料并提供黑色配方支持。

验证数据

物品	普通PP物流箱	DEYU 导电 PP
表面电阻	>10^13 ohm	10^6 至 10^9 ohm
灰尘附着	高的	低的
跌落测试	3 故障 / 10	0 至 1 故障 / 10
颜色一致性	一般的	改进
箱体堆放后变形	中等的	减少

案例结论

该项目需要的导电颗粒超过PP。运输耐久性、颜色一致性和冲击调整也很重要。

11. 验证场景 9：自动化生产线的 PP 夹具

原始痛点

由普通PP制成的自动化夹具会导致灰尘堆积，并且偶尔会出现传感器误检测。

问题包括传感器区域附近的灰尘、夹具上的静电荷、定位波动和清洁频率高。

DEYU解决方案

DEYU 推荐了静电耗散 PP 夹具材料，并支持在客户更改整个夹具材料之前进行小批量验证。

验证数据

物品	普通PP夹具	DEYU 静电耗散型 PP
表面电阻	>10^13 ohm	10^7 至 10^10 ohm
传感器误检测	6 次/周	0 至 1 时间/周
清洁间隔	每天	每 4 至 5 天
循环后尺寸变化	0.18 mm	0.08 mm
试用方法	需要整批	可进行小批量验证

案例结论

小批量验证帮助客户在完全更换材料之前确认电阻和尺寸稳定性。

12. 验证场景 10：导电 PP 片材和挤出型材

原始痛点

客户通过挤出生产PP板材。普通PP板材在切割和堆放过程中会积聚静电。

DEYU解决方案

DEYU调整了用于挤出加工的导电聚丙烯配方，重点关注熔体强度、冷却、厚度和挤出取向。

验证数据

物品	普通PP板材	DEYU 导电 PP 片材试用
表面电阻	>10^13 ohm	10^6 至 10^9 ohm
贴片	明显的	减少
灰尘附着	高的	降低
表面质量	好的	可接受-良好
板材平整度	一般的	冷却调整后改善

案例结论

对于挤出产品，必须在最终板材或型材上测量电阻，而不仅仅是在注射测试棒上测量。

13. 验证场景 11：导电 PP 滚筒盖

原始痛点

低负载 PP滚轮盖在旋转过程中积聚静电和灰尘。长时间运行后，辊面变脏，接触稳定性下降，运转噪音略有增大。

DEYU解决方案

DEYU 推荐使用导电 PP 塑料，以提高表面光滑度和耐磨性。

验证数据

物品	普通PP滚筒盖	DEYU 导电 PP
表面电阻	>10^13 ohm	10^5 至 10^8 ohm
灰尘堆积	高的	减少
测试后粗糙度	中等的	改进
100 h后的噪音	58 分贝	54 分贝
磨损痕迹	明显的	减少

案例结论

对于旋转部件，仅靠导电性是不够的。表面光滑度、接触稳定性和耐磨性必须一起检查。

14. 验证场景 12：小型定制导电 PP 模制零件

原始痛点

客户需要一个由导电 PP 制成的黑色小部件，但确切的电阻范围尚未定义。

挑战包括目标阻力不明确、订单量小、成型结果不确定、需要精细的性能调整。

DEYU解决方案

DEYU提出了三个小尝试方向：

• 抗静电 PP：10^8 至 10^11 ohm；
• 静电耗散 PP：10^6 至 10^9 ohm；
• 导电 PP：10^3 至 10^6 ohm。

在选择最终方向之前，该团队比较了阻力、冲击强度、流动性和成型零件的外观。

验证数据

试用方向	表面电阻	结果
抗静电 PP	10^8 至 10^11 ohm	灰尘减少，但电荷消散缓慢
静电耗散型 PP	10^6 至 10^9 ohm	阻力、冲击力和成型的最佳平衡
导电 PP	10^3 至 10^6 ohm	导电性强，但冲击强度略有下降

案例结论

在比较阻力、冲击强度和成型效果后，客户选择了静电耗散方向。这避免了不需要非常低电阻的不必要的过度设计。

15. 在进行 PP 验证之前需要提供什么

为了缩短测试周期并选择正确的导电聚丙烯改性材料，DEYU 建议提供：

• 应用领域；
• 当前材料；
• 目标阻力范围；
• 表面或体积电阻测试方法；
• 零件图或样品；
• 壁厚；
• 加工方法；
• 颜色要求；
• 影响要求；
• 翘曲度要求；
• 阻燃要求；
• UV-电阻要求；
• 目前的生产问题；
• 所需的试验批量；
• 验收标准。

此信息有助于为最终部件选择特定的聚丙烯改性材料，而不是仅通过单个电阻值选择导电 PP。

结论

导电型PP不能仅通过电阻值来选择。合适的材料取决于技术路线、零件结构、加工方法、电阻范围、颜色、冲击强度、翘曲、阻燃、UV电阻和使用条件。

12验证场景展示了导电聚丙烯如何用于ESD托盘、进料托盘、粉末设备、工业盖、电气托盘、户外盖、大型托盘、物流箱、自动化夹具、挤出片材、滚筒和定制小零件。

DEYU的价值不仅仅在于提供导电PP颗粒。该公司还支持应用级验证：小试批量、电阻调节、颜色匹配、冲击平衡、低翘曲调整、UV 或阻燃组合以及最终成型部件的测试。
