燃气管道波纹管专用PE材料：DGK-PE DD4JC如何同时解决静电泄放与柔韧服役

燃气管道波纹管或包覆层选材时，PE几乎是默认选项——耐腐蚀、柔韧、密度低、加工成熟。但普通PE有一项指标在燃气场景中是致命的：它是绝缘体，表面电阻通常在10¹⁵ Ω以上，静电荷无法自行泄放。天然气在管道内高速流动、施工回拖时与土壤摩擦，都会在PE表面产生电荷积聚。这些电荷如果找不到通路，轻则吸附泥沙影响包覆层与管道的贴合质量，重则形成火花放电或引发PE管体的“针孔”穿孔，成为燃爆事故的触发条件。

解决这个问题的直接思路是让PE“导电”。但导电PE的配方设计有一个容易被低估的约束：导电填料的加入不能以牺牲PE的柔韧性和低温韧性为代价。燃气管道波纹管在服役中要承受管道位移、土壤沉降、冷热循环，施工阶段还要经历回拖、弯曲和冲击。一款导电性达标但断裂伸长率掉到200%以下的PE，在波纹管的波峰和波谷反复弯折的部位，开裂风险会显著上升。

德宇DGK-PE DD4JC的产品数据表，展示的正是在这个约束下取得的一组平衡。

关键物性数据的工程含义

DGK-PE DD4JC的物性数据来自德宇2020年8月20日的检测报告，测试方法以国标为主。逐项拆开来看，每一项数值都对应着波纹管服役中的一个具体工况。

表面电阻10³–10⁴ Ω·cm（GB/T 1401-2002）

这个区间是这款材料的核心指标。往上看，普通PE在10¹⁵ Ω以上，静电完全无法泄放；往下看，电阻低于10² Ω·cm时电流泄放过快，在特定工况下可能带来新的电化学风险。10³–10⁴ Ω·cm落在“足以泄放静电荷、又不至于过度导电”的窗口内，德宇的技术资料显示，对应的表面电位可控制在50V以下，同时套管内主管道的阴极保护电位能够保持在≤–0.85V CSE的达标区间。这一点对钢质管道的外包覆层尤为关键：普通PE保护套会屏蔽阴极保护电流的传导，导致主管道腐蚀防护失效，而导电PE在泄放静电的同时为阴极保护电流保留了通路。

断裂伸长率538%（GB/T 1040-2006）

常规导电PE的断裂伸长率通常在200%–400%区间，538%意味着波纹管在管道弯曲、回拖和土壤沉降过程中有更大的变形余量而不至于开裂。波纹管的几何特征本身就是为适应位移而设计的，材料层面的高延伸率与结构层面的波形补偿形成双重保险。

简支梁缺口冲击强度35 kJ/m²（23℃），无缺口冲击无断裂（GB/T 1043.1-2008）

PE的低温脆化温度通常可低至-70℃，在-30℃以上的低温环境中施工一般不需要特殊保护措施。35 kJ/m²的缺口冲击数据说明，这款导电PE在保留了HDPE低温韧性的基础上实现了导电功能，而不是以脆化为代价换来的导电性。

熔体流动速率3.2 g/10min（GB/T 3682-2000）

这个数值落在挤出级PE的适配区间内。波纹管挤出对熔体强度的要求比平管更高——熔体在离开模头后要经历波纹成型模块的吹胀或吸塑，熔体强度不足会导致波峰塌陷或壁厚不均。3.2 g/10min的熔指在“流动得动”和“撑得住波形”之间提供了一个可操作的工艺窗口。

密度0.91 g/cm³，热变形温度95℃（A法，GB/T 1633-2000）

0.91 g/cm³接近HDPE的下限，保留了轻量化优势。95℃的热变形温度覆盖了燃气管道的工作温度范围，不会在夏季高温或输送介质温度下发生尺寸松弛。

拉伸强度18 MPa，屈服强度8.7 MPa，弯曲模量361 MPa

弯曲模量361 MPa是理解这款材料定位的关键——它显著低于常规HDPE结构件（通常在800–1200 MPa量级），说明DD4JC的配方设计取向不是刚性承载，而是柔顺包覆。波纹管保护套的功能是在钢管外形成一层随动的导电隔离层，而不是独立承受内压的承压结构，低模量在这里是匹配工况的特征而非短板。

导电体系的选择逻辑：为什么是碳纳米管复配

DGK-PE DD4JC采用碳纳米管复配导电技术，而不是传统的单一高填充炭黑路线。这个技术选择直接关系到前述柔韧性与导电性之间的平衡。

传统炭黑填充要达到10³–10⁴ Ω·cm的电阻水平，添加量往往需要推高到20%以上。高填充的代价是断裂伸长率和冲击强度被显著拉低，PE从“柔韧”滑向“脆硬”。碳纳米管的长径比远高于炭黑球形粒子，在相同或更低的添加量下即可构建贯穿基体的三维导电通路。低添加量意味着PE分子链的运动能力受到的约束更小，538%的断裂伸长率和35 kJ/m²的冲击强度得以保留。

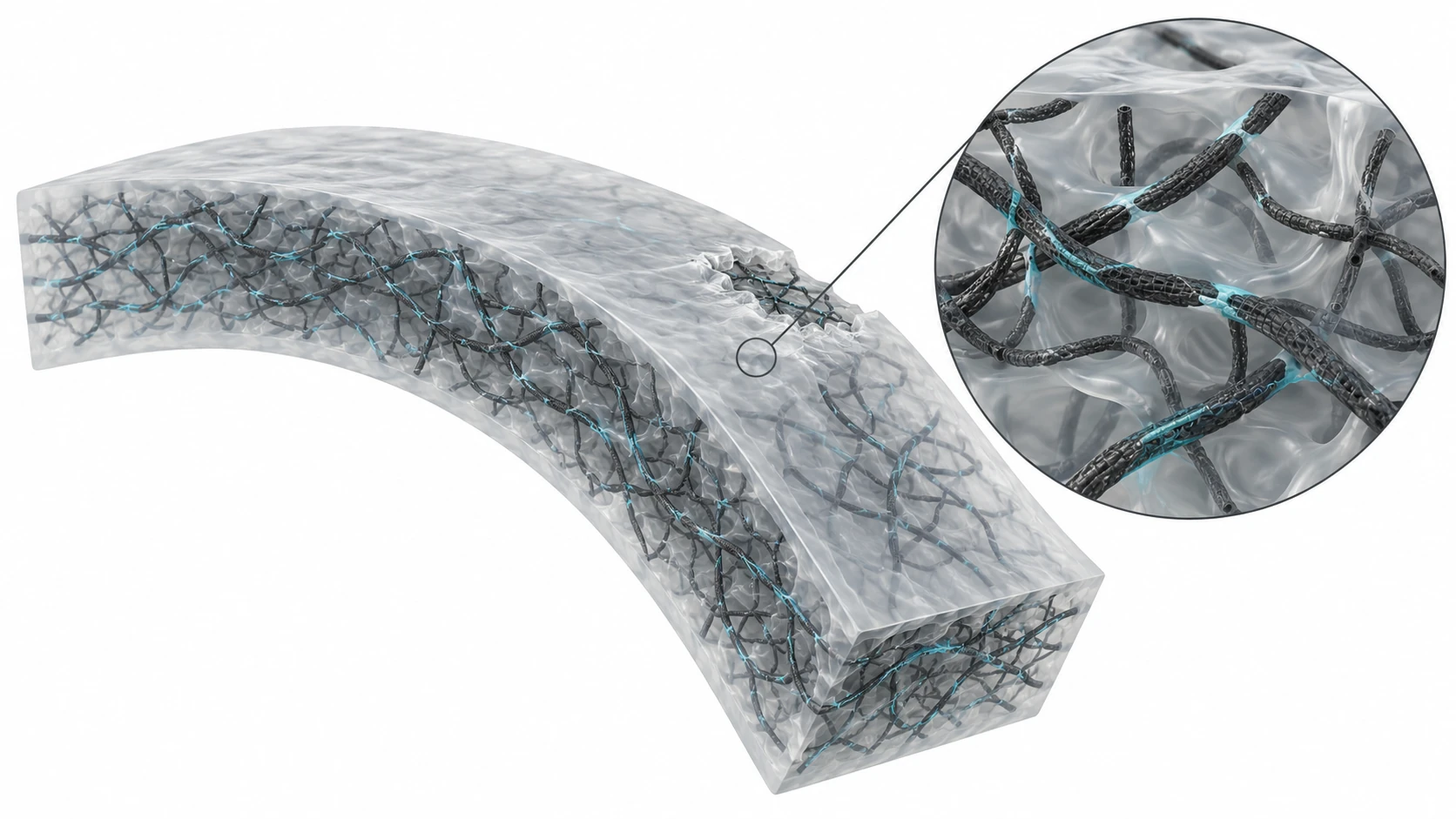

从服役可靠性角度看，碳纳米管网络还有一层工程价值：导电性能不依赖于材料表面是否完整。波纹管在施工中难免有轻微的表面磨损，如果导电功能来自表面涂层或表面富集层，磨损处就会成为静电泄放的断点。DD4JC的导电网络分布在基体内部，形成的是体导电通路，表面局部磨损后暴露出的仍然是导电材料。对于需要在整个服役周期内保持静电泄放能力的埋地或包覆应用，这一点比初始电阻值本身更重要。

从颗粒到波纹管：挤出端的工艺匹配

DD4JC的加工方式覆盖注塑和挤出，但燃气管道波纹管场景对挤出端的匹配要求更具体。

参考加工条件为90℃干燥3–4小时，注塑温度225–230℃；挤出工艺需要根据模具、包覆厚度和线速度进行调整。对于波纹管挤出，模头压力和熔体温度是两个需要与材料MFR 3.2 g/10min协同设定的变量。熔体温度偏高时，低熔指的PE可能出现离模膨胀不足，波形轮廓清晰度下降；熔体温度偏低则模头压力上升，产量受限且表面可能出现熔体破裂。3.2 g/10min的流动性为波纹管挤出留出的调节余量，是在材料层面已经预设好的工艺窗口。

该材料在应用端不仅覆盖波纹管或护套本体，还延伸到补口修补片、接头缠绕带和热缩带基材。同一款导电PE同时适配管体包覆和现场补口，对施工方而言减少了材料种类和工艺切换成本，也降低了补口部位与管体导电性能不一致的风险。

一款专用料在波纹管场景中的技术定位

把DGK-PE DD4JC的物性数据放回燃气管道波纹管的工况中去审视，它的技术定位是清晰的：不是追求某个单项指标的极致，而是在静电泄放、柔韧服役、阴极保护兼容和挤出加工性之间取得一组可验证的平衡。10³–10⁴ Ω·cm的电阻解决了“PE不导电”这个根本矛盾；538%的断裂伸长率和35 kJ/m²的冲击强度说明导电功能的引入没有以牺牲PE的本征韧性为代价；3.2 g/10min的熔指和361 MPa的弯曲模量则表明配方设计从一开始就指向柔顺包覆挤出，而非刚性结构件。

对于波纹管生产商而言，选材时需要核对的不是数据表上哪个数字“最好看”，而是表面电阻是否落在泄放窗口内、断裂伸长率能否覆盖管道位移的最大变形量、熔指是否与现有挤出线的模头和线速度匹配、以及材料在补口和缠绕等配套工序中是否具有工艺一致性。DD4JC在每一项上都给出了对应的数值和测试依据，这比“导电PE”这个品类名称本身更能说明一款专用材料的实际边界。
