导电 PE 化学品运输桶和 DEYU DGK-PE 解决方案的技术挑战

1.行业背景与挑战

在危险化学品、溶剂和易燃易爆物品的储存和运输中，静电积累是一个核心安全风险，因为它可能引发着火或爆炸。普通塑料桶抗静电性能较差，刚性不够，低温下容易开裂。金属桶避免了部分静电问题，但它们笨重、昂贵且容易腐蚀。

导电聚乙烯桶因此成为行业的重要发展方向。该材料必须达到10^3-10^5导电范围，同时还要满足低温降、耐化学腐蚀和抗冲击的苛刻要求。

余姚市德宇塑料科技有限公司在导电塑料领域深耕二十余年，采用8条全自动生产线进行标准化生产。 DEYU 的 DGK-PE 解决方案是专为化学品运输桶量身定制的导电 HDPE 复合系统。它从材料配方、加工适配和模具配合三个角度解决应用问题。 DGK是德宇塑料的导电塑料产品系列代号，涵盖PE、PP、ABS、PA、POM、PVC等树脂体系。

2. 三大技术难点

难点1：导电10^3-10^5 PE容易开裂，因为韧性不够

为了使绝缘聚乙烯导电，传统的路线是在HDPE中添加导电炭黑。然而，炭黑显着恶化了机械性能。当炭黑添加量达到14%左右时，材料的机械性能和加工性能严重下降。

大量的工程实践表明碳基填料的机械性能和导电率之间存在明显的平衡点。当填料含量接近冲击韧性可以承受的上限时，电导率通常仍与最终用户的要求相差一个数量级。如果进一步增加填料，电导率仅略有提高，而冲击韧性可能下降 20% 以上。

其结果是一个长期存在的工程陷阱：添加更多填料，零件会变脆；保持韧性和导电性是不够的。在低温跌落测试或装配应力下，产品非常容易破裂。

难点2：熔体流动性无法与吹塑工艺相匹配

吹塑成型对熔体流动速率有严格的要求。如果熔融指数太低，则型坯挤出变得困难；如果太高，型坯下垂严重，壁厚不均匀。

在HDPE中添加约6%的优质导电炭黑后，该改性材料在加工前可能看起来满足导电性要求，但在吹塑成型后导电性可能消失。如果添加约14%的炭黑，可以保持导电性，但加工性急剧恶化，中空吹塑变得困难并且产量变得极低。

这种高成本、低产量的路线可以使中空导电容器的售价是普通聚乙烯产品的十倍左右，不适合商业化生产。

困难 3：模具问题导致底壳变薄且跌落测试失败

在吹塑过程中，型坯的底部区域通常是第一个接触模具并且最先冷却的区域。模具温度不均匀会导致冷却速率差异，进而影响壁厚分布。

由于导电填料改变熔体流动行为，型坯在模具底部的拉伸能力进一步降低。因此很容易出现底部薄壳缺陷。在-40C处，薄层区域的冲击韧性急剧下降，跌落试验失败。

这个问题不能仅通过调整单一成型参数来解决。模具必须从源头上适应导电材料的特殊流变性。

3. DEYU DGK-PE 解法：A 系统解答

DEYU的DGK-PE解决方案不是单一材料替代。它是一个由导电填料结构、基础树脂配方设计和加工协调构建的系统。

解决方案1：CNT加超导石墨混合网络解决脆性

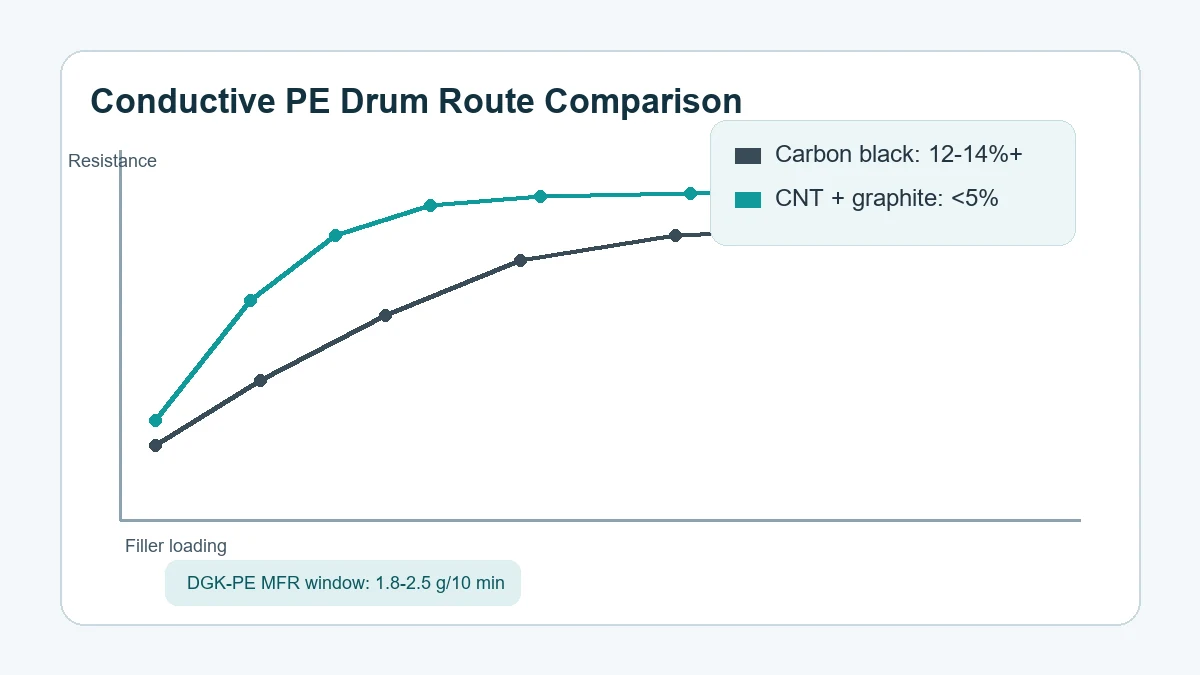

传统的导电PE依赖于炭黑填充，高填充量不可避免地会牺牲韧性。 DGK-PE 解决方案摆脱了单一炭黑路线，而是使用由碳纳米管 (CNT) 和超导石墨形成的混合导电网络。

碳纳米管具有极高的长径比，并且可以在非常低的添加水平下形成三维导电网络。超导石墨填充了CNT网络内部的微观间隙，并增加了导电接触点的密度。这两种材料一起工作，形成线加平面导电结构：碳纳米管提供长距离导电通道并构建骨干网络，而石墨则填充网络间隙并增加接触密度。

这种混合路线的优点在于，它达到了 10^3-10^5 导电范围，且填料用量远低于传统炭黑，因此 HDPE 基体的韧性损失要少得多。通过DEYU自主研发的高导母粒技术，2%-3%的添加量可以将电导率提高一个数量级，同时保持原有的机械性能不下降。断裂伸长率和低温冲击强度得以保留，直接解决了行业脆性导电PE问题。

DEYU 的导电填料平台超出了这条路线。 DGK系列还包括基于HDPE的钢纤维复合导电塑料，钢纤维添加量约为60 wt%。这些材料可以达到非常低的电阻，同时保留 HDPE 的灵活性，断裂伸长率为 120%-250%，并且在 10,000 弯曲循环后电阻率变化低于 40%。 DEYU还开发了聚合物永久抗静电技术，其中抗静电成分以聚合物形式固定在基础树脂内部，并且在反复清洗或酒精擦拭后不会出现数量级的电阻漂移。 DGK-PE解决方案是结合更广泛的技术积累的结果。

解决方案 2：吹塑成型的精确熔融指数控制

针对吹塑的熔体流动要求，DGK-PE解决方案从两个层面进行控制：HDPE基础树脂选择和导电填料系统优化。

在树脂方面，DEYU利用二十多年的改性塑料经验，定向选择并复合HDPE基础树脂。 DEYU的改性产品涵盖ABS、PP、PA6、PA66、PC、POM、PBT、PE、PVC等基料，其PE配方数据库可以选择合适的分子量分布，使基料树脂流变性落在吹塑工艺窗口内。

在填料方面，低添加量的CNT/石墨混合体系不会显着改变基础树脂的流变性，避免了高炭黑填充量导致的熔融指数失控。在分散方面，DEYU优化了双螺杆挤出的螺杆组合和捏合段，使导电填料在极低的添加量下保持均匀分散，保证了MFR批次间的一致性。

具体来说，DGK-PE 解决方案设计用于吹塑 HDPE 适用范围：190 C/2.16 kg 下的 1.8-2.5 g/10 min。材料系统可同时支持吹塑和注塑：桶体采用适合吹塑的HDPE底座，而桶盖则适合注塑。因此，一种材料系统可以涵盖两种成型方法，并简化客户的材料管理。

解决方案3：模源协调消除底部薄壳

A DGK-PE解决方案的显着特点是技术服务延伸到模具设计和生产线试调。针对吹塑中常见的薄底问题，DEYU工程师提供了涵盖模流道设计、型坯壁厚编程和冷却系统优化的系统方案。

模具流道优化是指根据DGK-PE导电材料的特殊流变性，调整模具底部周围的流道截面和吹胀比，以便向底部区域提供足够的材料。

型坯壁厚编程是指使用壁厚控制系统在型坯中创建差异化的轴向壁厚。底部部分预设较厚，以补偿充气过程中的拉伸和变薄。

精确模温控制是指使用模温机来保持模具稳定，对于HDPE产品通常为40-60 C，这样冷却一致，底部不会过早冷却而失去拉伸性。

DEYU还提供技术参数匹配、定制生产、批量交付的一体化解决方案。这种材料加模具加工艺的配合，从源头上解决了底部薄壳故障，帮助钢桶通过了-40 C的跌落测试。

4.客户案例及实际数据

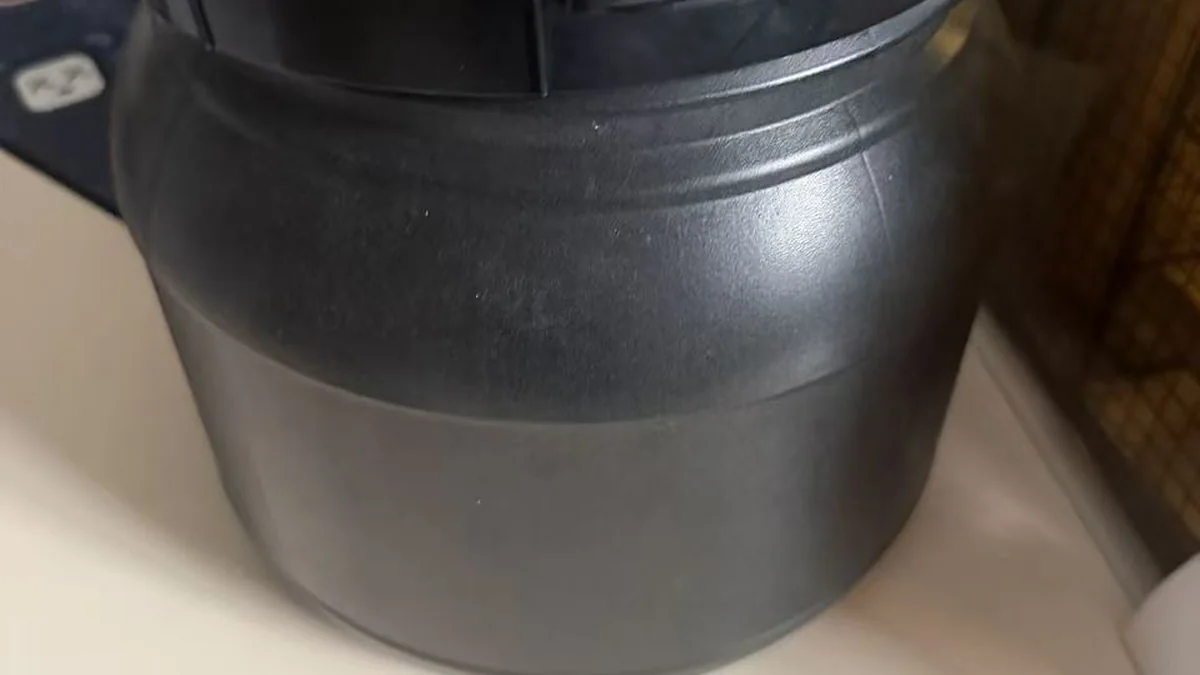

DGK-PE 解决方案已在实际化学品运输桶应用中得到验证。

客户背景：某危化品包装公司生产220 L吹塑桶，用于易燃溶剂储存和运输。要求桶体导电率10^3-10^5，桶盖导电率10^4-10^5，并通过-40 C低温跌落测试。

初步尝试：客户使用传统的导电炭黑填充HDPE路线。炭黑添加量达到12%-14%，勉强满足10^3-10^5导电率要求，但出现了三个问题：吹塑时型坯下垂严重，壁厚难以控制；成品滚筒底壁厚度不足，-40 C跌落试验开裂率超过30%；材料脆性高，在使用和运输过程中出现应力开裂。

工艺参数：在80-90 C下干燥2-3小时；吹塑时料筒温度170-200 C和模具温度190-210 C；模具温度40-60 C，底部区域单独控制；逐渐增加吹气压力和延长15%-20%的保压时间以改善底部成型；底部型坯壁厚预设增加20%-30%。

客户反馈：采用DGK-PE方案后，产品良率从60%以下提高到92%以上，-40 C低温跌落试验合格率从70%以下提高到98%以上，滚筒韧性显着提高，消除了运输和使用过程中的开裂投诉。

5. DGK-PE 解决方案背后的技术深度

DGK-PE的成功并非偶然。它得到了 DEYU 在导电塑料领域二十多年经验的支持。

全电阻范围覆盖：DEYU拥有成熟的牌号，从低于0.1 ohm-cm体积电阻率的超导系统，到导电10^2-10^6 ohm系统，再到静电耗散和抗静电10^6-10^11 ohm系统。

多树脂平台能力：DEYU导电技术可在ABS、PP、PA6、PA66、PC、POM、PBT、PE、PVC等主流塑料上重复使用。

从基层配方匹配：DEYU不仅仅依赖于一般现成的导电母粒。相反，它将炭黑的选择、分散工艺和配方系统一起优化。

彩色导电定制：DEYU导电材料可以定制颜色，结束了导电塑料必须始终是黑色的假设。

6.总结

化学品运输桶用导电PE的三大难点——脆性、熔融指数适应和底部薄壳失效——都源于高负荷传统炭黑体系对机械性能和加工性能造成的双重损害。

DEYU的DGK-PE解决方案采用低添加CNT加超导石墨混合导电路线、精确的熔融指数控制以及材料加模具加工艺的技术服务系统地解决了这些问题。

DGK-PE解决方案已被化学包装客户大规模使用。其实际生产性能证明了其对危险化学品储存和运输的适用性和可靠性，为静电安全提供了实用的材料解决方案。
