用于 ESD 薄膜、FIBC 衬垫和热成型托盘的导电 LDPE / PE 改性材料
用于 ESD 托盘、吹塑薄膜、FIBC 衬垫、洁净室包装和热成型电子元件包装的导电聚乙烯改性材料的实用材料选择指南。
买家兼工程师 FAQ
工程师经常询问的有关该材料路线的问题
有导电塑料要求的LDPE/PE可以用在什么地方？
典型领域包括ESD托盘、电子外壳、固定装置、EMI零件和防静电物流零件。对于本文，DEYU 首先确认工作环境、壁厚、预期寿命以及 DGK-LDPE DD4-5 产品页面是否与零件几何形状匹配或需要配方调整。
LDPE/PE上的“导电塑料”目标主要性能指标有哪些？
重点关注表面电阻、体积电阻、分散均匀性、冲击强度和成型稳定性。买家应询问模制零件的数据，而不仅仅是颗粒数据，因为浇口位置、填料方向和厚度可能会改变最终值。
工程师在注塑或加工过程中应该注意什么？
对于 LDPE / PE，实用的起始窗口是 160-210°C 熔体 / 20-45°C 模具。避免填充剂用量过多，控制熔接线并验证模制部件的电阻。最终参数应遵循零件厚度、浇口设计和实际机器。
哪些细节可以帮助DEYU更准确地推荐DGK-LDPE DD4-5产品页面？
发送当前树脂或牌号、图纸或照片、壁厚、年数量、目标标准、失效模式和所需颜色。如果参考等级已通过一项测试但在生产中失败，请包括两个数据集。
如需精确推荐，请与 DEYU 分享零件图、基础树脂、目标性能、加工方法和测试标准。
相关DEYU参考文献： DGK-LDPE DD4-5产品页面 和 导电 PE/PP ESD 包装指南.
背景/问题
聚乙烯 (PE) 是包装和工业应用中使用最广泛的热塑性塑料之一。它具有优异的耐化学性、灵活性、低成本和易于加工的特性，适用于多种方法（吹膜、流延膜、挤出、热成型和吹塑）。在未填充状态下，PE 是一种出色的电绝缘体，其表面电阻率高于 10¹² Ω/sq，使其极易受到静电电荷积累的影响。
挑战： 在电子封装、洁净室环境和工业环境中，静电荷可能会损坏敏感组件、吸引灰尘或在爆炸性环境中产生火花危险。在 PE 中添加导电填料可将其从绝缘体转变为能够耗散静电荷的材料，但填料系统、PE 牌号和加工方法的选择从根本上改变了材料的性能特征。
市场需求量巨大。 2025 年全球 ESD 包装市场规模约为 USD 5.8 billion，其增长受到电子产品生产扩大、半导体制造发展，以及危险环境静电控制要求提高的推动。导电 PE 改性材料是服务于这一市场的重要材料体系。
为什么 ESD 包装采用 PE？
| 优势 | 益处 |
|---|---|
| 灵活性 | 可热成型，可挤出成薄膜和片材 |
| 耐化学性 | 耐受清洁剂和工业环境 |
| 低成本 | 与工程塑料相比具有成本效益 |
| 加工性 | 与吹膜、流延膜、挤出、热成型兼容 |
| 轻的 | 低密度降低运输成本 |
| 可回收性 | 环保处置选项 |
导电 PE 改性材料的典型应用：
ESD 电子元件托盘和热成型包装
用于半导体处理的导电薄膜和袋子
FIBC 用于危险粉末和易燃材料的内衬
汽车和航空航天部件的防静电包装
洁净室衬垫和废物袋
ESD 多层薄膜结构中的屏蔽层
用于部件缓冲的导电泡沫
PE 导电改性材料有多种形式 - 作为完全复合的颗粒（准备挤出或模制）或作为导电母料（在处理器中用天然 PE 树脂稀释）。有 LDPE、LLDPE 和 HDPE 基础树脂的牌号可供选择。
技术难度 — 是什么让导电 PE 封装要求如此高
1. 包装应用的表面电阻率范围
不同的封装应用需要不同的电阻率水平：
| 应用 | 典型表面电阻率 | 类别 |
|---|---|---|
| 导电托盘，FIBC 衬垫 | 10³ – 10⁵ Ω/sq | 导电 |
| ESD 袋、膜 | 10⁴ – 10⁶ Ω/sq | 导电/耗散 |
| 防静电包装 | 10⁶ – 10⁹ Ω/sq | 耗散 |
| 洁净室内衬 | 10⁶ – 10⁹ Ω/sq | 耗散 |
用于包装的导电 PE 改性材料通常以 10³–10⁶ Ω/sq 的表面电阻率为目标。该系列可提供有效的静电耗散，同时保持包装应用所需的灵活性和可加工性。
2. 厚度挑战 — 薄规格电导率
包装应用通常需要薄膜和片材 - 0.015 mm 至 0.2 mm 厚度。在薄规格下实现一致的电导率具有挑战性，因为：
导电网络必须形成非常薄的横截面
挤出过程中填料的取向影响电导率
成膜过程中的拉伸会破坏导电网络
较薄的部分每单位面积的导电颗粒较少
专为封装而设计的 PE 导电改性材料即使在薄规格水平下也能实现稳定的电气性能。关键是在加工过程中优化填料分散和网络形成。
3. 填料系统选择 — 炭黑与 CNT
| 填料类型 | 典型电阻率 | 加工适用性 | 关键考虑因素 |
|---|---|---|---|
| 炭黑 | 10³–10⁶ Ω/sq | 非常适合挤出、吹塑成型 | 性价比高；成熟的技术 |
| 碳纳米管（CNT） | 10²–10⁵ Ω/sq | 非常适合薄膜、薄片 | 较低负载下较高的电导率 |
炭黑是 PE 包装改性材料中最常见的导电填料。特殊导电炭黑等级提供稳定的导电性和良好的分散性。基于 CNT 的改性材料可在较低添加量下提供较高的电导率，但成本较高。
4. 加工方法 — 制造决策
| 加工方式 | 典型产品 | 关键考虑因素 |
|---|---|---|
| 吹膜 | ESD 袋、内衬、薄膜 | 需要具有良好熔体强度的改性材料 |
| 流延膜 | 薄膜、包装 | 需要一致的仪表控制 |
| 热成型 | ESD 托盘、吸塑 | 要求良好的成型性和耐热性 |
| 注塑成型 | 托盘、容器、组件 | 需要良好的流动性和尺寸稳定性 |
DEYU 的导电 PE 和 PP 改性材料专为吹膜、流延膜和长丝挤出工艺而开发。它们具有稳定的电气特性和出色的机械耐久性——即使是在薄规格的情况下也是如此。
5. 不受湿度影响 — A 的关键优势
与性能取决于环境湿度的离子抗静电涂料或添加剂不同，炭黑填充的导电 PE 提供 永久、体积传导 ESD 保护，完全独立于环境湿度。对于湿度条件在储存和运输过程中可能变化的包装应用来说，这是一个关键优势。
DEYU 材料方向 — DGK-PE 系列
DEYU 为 ESD 包装和工业应用提供跨多个 PE 等级的导电 PE 改性材料。 DGK-PE 系列包括吹膜、流延膜、挤出和热成型配方。
DGK-PE 导电等级 — 一般规格：
| 性能项目 | 数值（参考） | 测试方法 | 笔记 |
|---|---|---|---|
| 基体树脂 | LDPE / LLDPE / HDPE | — | 取决于牌号 |
| 灌装系统 | 导电炭黑/CNT混合 | — | 针对包装应用进行了优化 |
| 表面电阻率 | 10³–10⁶ Ω/sq | ASTM D257 | 范围取决于等级和负载 |
| 体积电阻率 | 10²–10⁴ Ω·cm | ASTM D257 | — |
| 密度 | 0.95–1.05 g/cm³ | — | 取决于填料填充量 |
| 加工方法 | 吹膜、流延膜、挤出、热成型、注塑 | — | 取决于牌号 |
DGK-PE 薄膜级 — 适用于 ESD 袋子和内衬：
| 性能项目 | 数值（参考） | 测试方法 |
|---|---|---|
| 基体树脂 | LDPE/LLDPE混合 | — |
| 填料 | 导电炭黑 | — |
| 表面电阻率 | 10⁴–10⁶ Ω/sq | ASTM D257 |
| MFR | 1.5–3.0 g/10min | ASTM D1238 |
| 加工 | 吹膜、流延膜 | — |
| 典型薄膜厚度 | 0.015–0.2 mm | — |
DGK-PE 热成型级 — 对于 ESD 托盘：
| 性能项目 | 数值（参考） | 测试方法 |
|---|---|---|
| 基体树脂 | HDPE / LDPE 混合 | — |
| 填料 | 导电炭黑 | — |
| 表面电阻率 | 10³–10⁵ Ω/sq | ASTM D257 |
| 加工 | 热成型、挤出 | — |
| 典型板材厚度 | 0.5–3.0 mm | — |
所有值均为参考方向，必须通过最终等级测试和客户零件验证进行确认。
应用深入探讨
1. ESD 电子元件托盘
导电 PE 托盘可在敏感电子元件的存储、处理和运输过程中提供静电放电保护。这些托盘可以热成型以精确地安装组件，确保安装并保护组件在运输过程中免受突然移动的影响。
典型应用：
IC 托盘和芯片载体
SMT 装配线的元件托盘
吸塑包装和翻盖包装
用于 ESD 敏感部件的可堆叠容器
用于装配线的导电单元和分隔器
为什么托盘采用 PE：
可热成型——可以成型为复杂的形状
良好的抗冲击性——在搬运过程中保护部件
轻量化——降低运输成本
可回收——环保
2. 导电膜和导电袋
导电 PE 薄膜和袋子是电子元件最常见的 ESD 包装解决方案。由碳吹塑 LDPE 制成的黑色导电袋提供不透光保护，有效避免袋子及其内容物积聚电荷。
典型应用：
ESD IC 和电子元件袋
用于危险粉末的平放管
用于卷轴上元件的导电卷轴缠绕
用于半导体晶圆处理的防静电包装
FIBC散装袋的内衬
主要特点：
永久电导率——与湿度无关
不透光保护——炭黑阻挡光线
可热封——可制作定制尺寸的袋子
良好的机械性能——抗撕裂、抗穿刺
3. FIBC 危险材料内衬
导电衬垫对于包装和运输对静电放电敏感的易燃易爆材料至关重要。这些衬垫采用导电材料，可以安全地消散静电荷。
典型应用：
类型 C FIBC 散装袋
爆炸粉末和颜料的包装
危险化学品运输
制药洁净室应用
关键要求：
有效接地的表面电阻率 10³–10⁵ Ω/sq
永久导电性——不会随着时间的推移而降低
耐化学性——耐受腐蚀性材料
防潮——阻隔性能
客户调试/验证场景

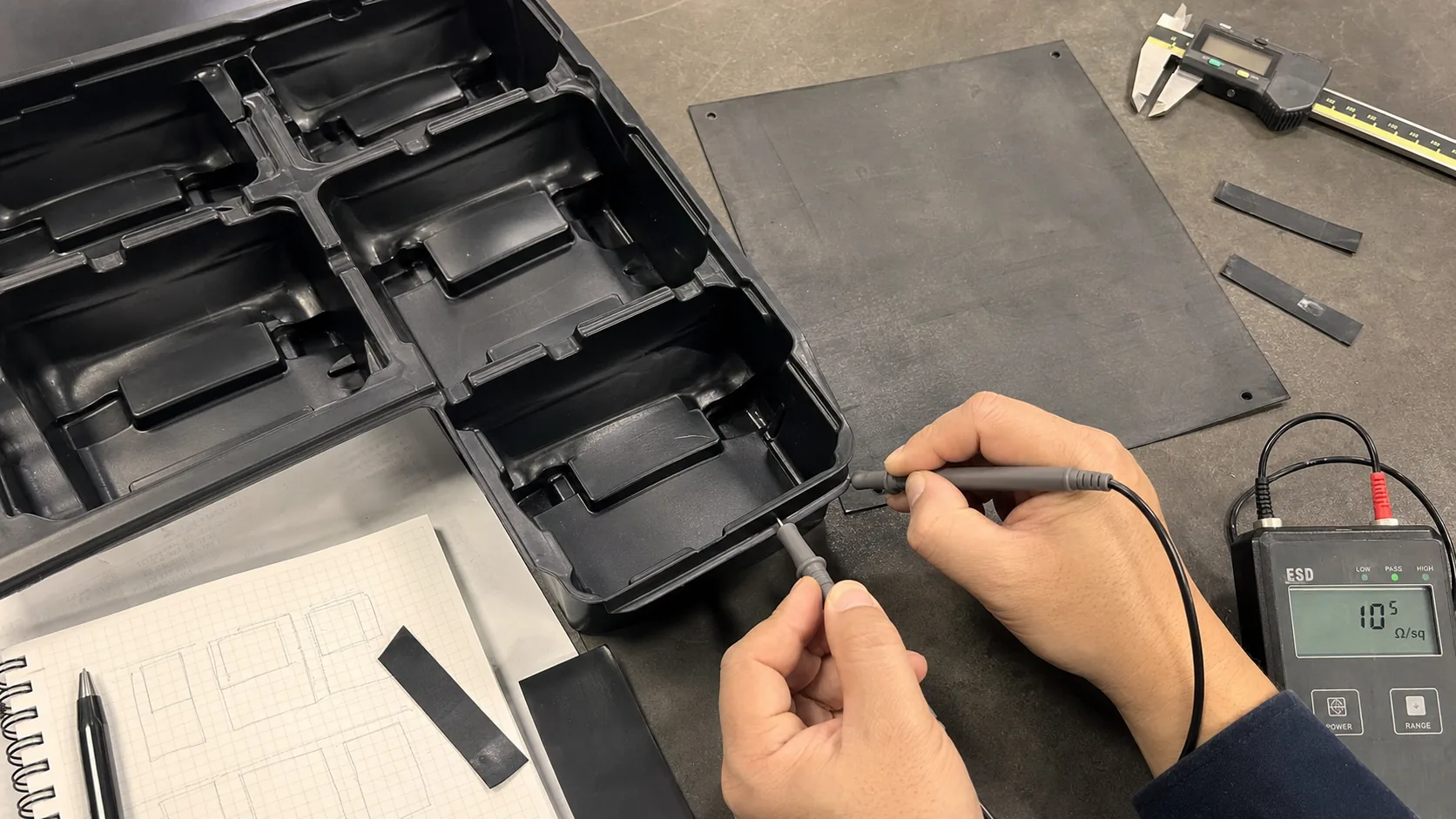

语境： 一家电子合同制造商正在使用导电 PE 板材生产热成型 ESD 托盘。该平板通过了表面电阻率测试（5×10⁵ Ω/sq，1.5 mm厚度）。然而，热成型后，托盘显示出不一致的电阻率 - 口袋区域测量为 10⁵–10⁶ Ω/sq，但深拉角区域测量为 >10⁹ Ω/sq。废品率为15%。
问题分析：
| 地点 | 板材厚度（初始） | 成型厚度 | 电阻率（Ω/sq） | 地位 |
|---|---|---|---|---|
| 平板（成型前） | 1.5 mm | — | 5×10⁵ | 经过 |
| 口袋底 | 1.5 mm | ~1.3 mm | 6×10⁵ | 经过 |
| 侧壁 | 1.5 mm | ~0.8 mm | 8×10⁵ | 经过 |
| 角落 | 1.5 mm | ~0.5 mm | 5×10⁹ | 失败 |
根本原因： 深拉成型过程中的板材拉伸增加了颗粒间距，削弱了导电网络。在角落（3×拉伸），炭黑网络被破坏超过渗透阈值。
DEYU 干预：
材料 A — 高级炭黑 加载中 ：增加填料含量以保持拉伸后的导电性
材质 B — 基于 CNT 改性材料 ：切换到基于 CNT 的 PE，以获得更具弹性的导电网络
过程 优化 ：调整热成型温度和速度以减少关键区域的拉伸
验证数据表（客户内部试用结构）：
| 范围 | 现有材料 (CB-PE) | 材质 A（较高 CB） | 材质 B (CNT-PE) | 目标 |
|---|---|---|---|---|
| 平板电阻率 (Ω/sq) | 5×10⁵ | 3×10⁵ | 4×10⁵ | 10³–10⁶ |
| 袖珍电阻率 (Ω/sq) | 6×10⁵ | 4×10⁵ | 4×10⁵ | 10³–10⁶ |
| 拐角电阻率 (Ω/sq) | 5×10⁹ | 2×10⁷ | 3×10⁶ | <10⁶ |
| 总废品率 | 15% | 7% | 3% | <5% |
结果解读：
现有材料分析： 标准炭黑 PE 在高拉伸区域失去导电性，因为炭黑网络无法承受 3× 拉伸。颗粒间距增加超过渗透阈值。
材料 A（CB 负载较高）： 增加炭黑填充量可改善拐角导电性，但会增加材料成本并降低灵活性。
材质B（基于CNT）： CNT 网络的拉伸弹性更强，可保持拐角处的导电性 (3×10⁶ Ω/sq)。总废品率下降至3%。
DEYU的贡献： DEYU 证明，对于热成型托盘，基于 CNT 的改性材料由于更具弹性的纳米级导电网络，可提供更好的成型后电导率保留。
后续步骤： 材料 B 的全面生产验证。 DEYU可以提供持续的技术支持和过程电阻率监测协议。
结果解读——选择框架
根据上述分析和场景，DEYU 建议采用以下框架来为 ESD 封装选择导电 PE 改性材料：
步骤 1 — 定义应用程序和流程
| 应用类型 | 初级流程 | 推荐PE牌号 | 重点关注 |
|---|---|---|---|
| ESD 托盘、吸塑 | 热成型 | LDPE/HDPE混合 | 成型后电导率保持率 |
| ESD 袋、膜 | 吹膜 | LDPE/LLDPE混合 | 薄规格电导率 |
| FIBC内衬 | 挤出（薄膜） | LDPE/LLDPE | 机械强度+导电率 |
| 导电片 | 挤出成型 | HDPE/LDPE | 表面电阻率均匀性 |
步骤 2 — 根据加工要求选择填料
| 加工要求 | 推荐填料 | 基本原理 |
|---|---|---|
| 高拉伸（热成型） | 基于CNT | 更具弹性的网络 |
| 薄膜 (<0.05 mm) | 基于CNT或高结构CB | 薄规格下更好的网络形成 |
| 成本敏感的应用 | 炭黑 | 最具成本效益 |
| 最大的灵活性 | 炭黑（LDPE/LLDPE） | 保持灵活性 |
步骤 3 — 定义电阻率目标
| 应用 | 目标电阻率 | 为什么 |
|---|---|---|
| 导电托盘 | 10³–10⁵ Ω/sq | 快速电荷耗散 |
| ESD 薄膜、袋 | 10⁴–10⁶ Ω/sq | 受控耗散 |
| FIBC内衬 | 10³–10⁵ Ω/sq | 危险物质接地 |
步骤 4 — 优化电导率处理
| 加工方式 | 关键考虑因素 | 推荐方法 |
|---|---|---|
| 吹膜 | 填料取向影响电导率 | 保持一致的吹胀比 |
| 热成型 | 拉伸会破坏网络 | 使用基于 CNT 或更高添加量的改性材料 |
| 挤出成型 | 剪切影响分散 | 优化螺杆设计和熔体温度 |
合适的应用 - 导电 PE 改性材料
| 应用 | 推荐等级 | 电阻率目标 | 关键要求 |
|---|---|---|---|
| IC 托盘、芯片载体 | DGK-PE-热成型 | 10³–10⁵ Ω/sq | 成型后导电性 |
| ESD 元件托盘 | DGK-PE-热成型 | 10³–10⁵ Ω/sq | 热成型性 + ESD |
| ESD袋（IC、元件） | DGK-PE-胶片 | 10⁴–10⁶ Ω/sq | 薄规格电导率 |
| FIBC内衬（危险粉末） | DGK-PE-内衬 | 10³–10⁵ Ω/sq | 机械强度+接地 |
| 洁净室衬垫、废物袋 | DGK-PE-胶片 | 10⁶–10⁹ Ω/sq | 耗散+洁净室兼容性 |
| 导电卷绕 | DGK-PE-胶片 | 10⁴–10⁶ Ω/sq | 灵活性+ESD |
| 防静电包装膜 | DGK-PE-胶片 | 10⁴–10⁶ Ω/sq | 与湿度无关的电导率 |
| 可堆叠的 ESD 容器 | DGK-PE-热成型 | 10³–10⁵ Ω/sq | 抗冲击+导电性 |
| 导电泡棉（缓冲） | DGK-PE-泡沫 | 10³–10⁶ Ω/sq | 缓冲+ESD保护 |
买家选型时应提供什么
要获得精确的导电 PE 改性材料推荐，买家应提供：
应用说明 — 托盘、薄膜、衬里、袋子或其他？
电阻率要求 — 表面或体积电阻率范围（Ω/sq 或 Ω·cm）与测试标准
PE 等级偏好 — LDPE、LLDPE、HDPE，或开放推荐
加工方法 — 吹膜、流延膜、热成型、挤出、注塑
零件几何形状 — 尺寸、壁厚、拉伸比（如果是热成型）
薄膜/片材厚度 — 目标厚度范围
机械要求 — 撕裂强度、耐穿刺性、柔韧性
环境条件 — 温度范围、化学品暴露、湿度
监管要求 — RoHS，REACH，食品接触，ATEX
产量 — 年度或每月数量
成本限制 — 每公斤或每个零件的目标材料成本
当前问题 ——现有材料需要解决哪些问题？
DEYU 可以支持：
PE 根据应用和加工要求选择牌号
填料系统选择（炭黑、CNT 或混合）
一致电导率的加工建议
通过完整的电气和机械测试进行小批量验证 (25–100 kg)
薄膜挤出、热成型和成型试验期间的技术支持
结论
导电 PE 改性材料是 ESD 包装应用的重要材料 - 从热成型托盘和 FIBC 衬垫到吹塑薄膜和防静电袋。 PE 的固有优势（灵活性、耐化学性、低成本、易于加工）与永久碳基导电性相结合，创建了适用于电子封装、洁净室应用和工业 ESD 保护的多功能材料系列。
要点：
PE为包装提供独特的优势 — 灵活性、耐化学性、低成本以及与多种加工方法（吹膜、流延膜、热成型、挤出）的兼容性
导电 PE 提供永久、不受湿度影响的导电性 — 与离子型抗静电剂不同，炭黑填充的 PE 不论环境湿度如何都能保持稳定的电阻率
不同的应用需要不同的电阻率目标 — 导电托盘和 FIBC 衬垫通常针对 10³–10⁵ Ω/sq； ESD 薄膜和袋子目标 10⁴–10⁶ Ω/sq
基于 CNT 的改性材料提供更好的成型后导电性 — 纳米级 CNT 网络在热成型过程中的拉伸弹性更强，可保持深拉区域的导电性
加工方法影响电导率 — 吹膜、流延膜、热成型和挤出均需要针对特定工艺进行优化的不同复合配方
验证必须是特定于应用程序的 — 对于热成型托盘，在成型后测试电阻率，而不仅仅是在平板上。对于薄膜，在卷上的多个位置进行测试
DEYU 提供涵盖 LDPE、LLDPE 和 HDPE 牌号的全系列导电 PE 改性材料 - 具有炭黑、CNT 和混合填料系统 - 针对吹膜、流延膜、热成型和挤出应用进行了优化。指导牌号选择、优化加工和验证生产性能的技术专业知识可支持每个 ESD 包装应用。
