调试导电和抗静电注塑成型参数的两个案例研究
导电或抗静电改性材料可以通过数据表，但在模具中仍然失败。这两个案例解释了干燥、剪切、模具温度和零件级电阻映射如何决定最终零件是否保持其电气和视觉性能。
文章FAQ
调试导电和抗静电注塑成型参数的两个案例研究
为什么导电塑料可以通过颗粒数据，但注塑后却失败？
导电网络在熔体流动和冷却过程中重建。浇口剪切力、填料取向、熔接线和模具温度都会改变最终零件的阻力。
即使 PP 吸水很少，PP 导电牌号也应该干燥吗？
对于填充导电系统，当等级表指定时，仍然建议进行干燥。水分会影响填料界面、分散稳定性和批次间耐受性。
当透明防静电ABS变得浑浊时首先要检查什么？
首先检查干燥、料筒温度、喷嘴温度和停留时间。雾霾通常来自潮湿、过热或抗静电剂分散不均匀。
应如何验证模制导电部件？
按区域测量电阻，特别是浇口、熔接线和流动端。对于透明抗静电ABS，增加雾度、透过率和目视缺陷检查。
为什么导电塑料需要针对特定工艺进行调试
通常被低估的事实是，在数据表上表现良好的导电塑料牌号不会自动成为合格的模制零件。对于功能性塑料来说，注塑成型通常是决定最终导电性、机械可靠性和视觉质量的变量。
导电填料和永久性抗静电体系的行为与惰性颜料不同。炭黑、碳纤维、CNT路线或聚合物抗静电剂可以在剪切下定向，沿流动长度重新分布并冻结成不同的内部结构。该结构决定了电荷可以传输的位置。
本指南使用两个 DEYU 案例： DGK-PP DD2-3A 导电 PP 和 DGK-ABS KJD890TM 透明防静电 ABS。本文保留了原始的处理逻辑，并通过公共站点数据对其进行了丰富，以便模具工程师可以将参数选择与模制零件验证联系起来。
| 成型问题 | 典型症状 | 电学或光学结果 |
|---|---|---|
| 小浇口处的过剪 | 浇口附近阻力低，流动端阻力高 | 填料网络变得有方向性且不均匀 |
| 快速冷却 | 电阻较高，区域间差异较大 | 传导网络没有足够的时间重新连接 |
| 水分残留 | 银纹、气泡、雾霾或电阻漂移 | 界面空隙和抗静电系统不稳定 |
| 功能区熔接线 | 局部阻力跃升一两个数量级 | 导电路径在熔体前沿交汇线处被中断 |
| 螺杆或机筒磨损 | 批次间电阻波动 | 剪切历史变得不稳定 |
案例 1： DGK-PP DD2-3A 导电 PP

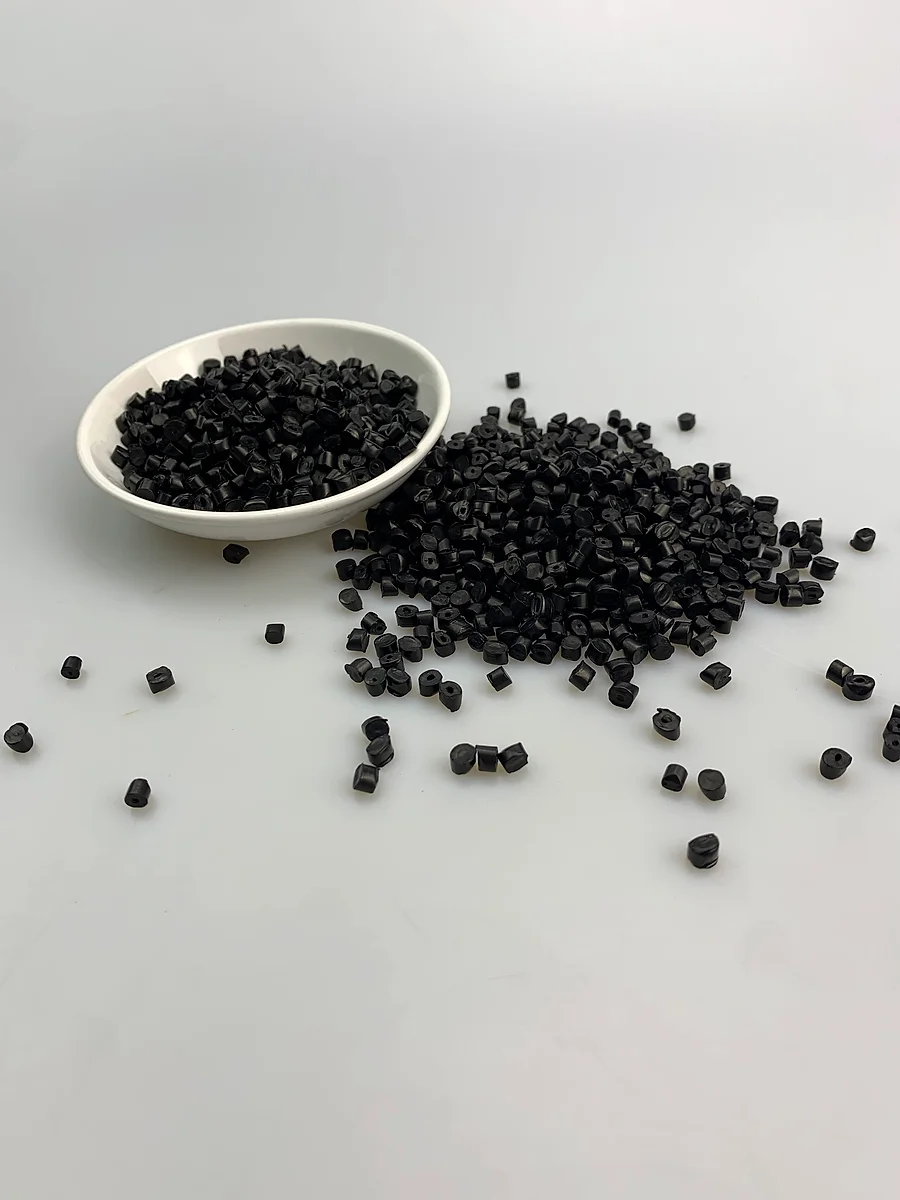

DGK-PP DD2-3A 是一种低电阻导电 PP 改性材料。公开的 DEYU 数据将其定位于 10^2-10^3 ohm 表面电阻，拉伸模量为 5570 MPa，弯曲模量 3472 MPa,悬臂梁缺口冲击强度 112 J/m，密度 0.99 g/cm3 和 HDT 的 107°C。推荐的工艺窗口是干燥 90°C / 4-5 h, 注射温度 210-220°C 和模具温度 80°C.
80°C 模具设置不仅仅用于表面光洁度。对于高导电性的 PP，它可以为填充的熔体提供更多的时间来完成填充，并有助于导电网络在凝固前降低各向异性。如果模具太冷，零件可能看起来完整，但在流动端区域显示出高阻力。
| 范围 | 站点数据/起点 | 调试意义 |
|---|---|---|
| 表面电阻 | 10^2-10^3 ohm | 低电阻目标需要连续的填充网络 |
| 拉伸模量 | 5570 MPa | 高刚度表明填料影响大；闸门和螺杆剪切需要控制 |
| 悬臂梁缺口冲击 | 112 J/m | 影响是可以接受的，但应在流程变更后重新检查 |
| 烘干 | 90°C, 4-5 h | 控制湿度敏感界面和批次一致性 |
| 注射温度 | 210-220°C | 足够的分散性而不会降低 PP 的性能 |
| 模具温度 | 80°C | 支持网络恢复和电阻均匀性 |
外壳 2： DGK-ABS KJD890TM 透明防静电 ABS
DGK-ABS KJD890TM是透明永久抗静电ABS。网站数据给出 10^9-10^10 ohm 电阻、透光率以上 85%, 熔体流动指数 54.6 g/10 min， 密度 1.115 g/cm3, HDT 84.5°C, 夏比缺口冲击 12.7 kJ/m2 和悬臂梁缺口冲击 15.3 kJ/m2。推荐的工艺窗口是干燥 85°C / 4-5 h, 注射温度 195-210°C 和模具温度 70°C.
对于这个透明的ABS，工艺调整是双重平衡。该部件必须消散静电，但也必须保持清洁。潮湿和过热都会产生雾霾；停留时间过长会损坏抗静电系统并在调节后将电阻推高。
| 范围 | 站点数据/起点 | 调试意义 |
|---|---|---|
| 反抗 | 10^9-10^10 ohm | 耗散范围；调节和清洁后验证 |
| 透光率 | >85% | 雾霾和条纹是功能缺陷，而不仅仅是外观问题 |
| MFI | 54.6 g/10 min | 良好的流动性支持薄的透明盖，但剪切热仍然很重要 |
| 烘干 | 85°C, 4-5 h | 防止气泡、银纹和水解相关的漂移 |
| 注射温度 | 195-210°C | 较窄的窗口可保护透明度和抗静电剂 |
| 模具温度 | 70°C | 改善表面润湿并降低光学应力 |
共享流程逻辑
| 控制点 | 导电PP逻辑 | 透明防静电ABS逻辑 |
|---|---|---|
| 烘干 | 对于此填充系统，甚至 PP 也应遵循 90°C / 4-5 h | 85°C / 4-5 h 对于透明度和电阻稳定性至关重要 |
| 大门设计 | 避免使用小浇口和长的高剪切流道 | 避免喷射、滞留空气和光流痕 |
| 螺杆转速 | 中低速保护导电填料结构 | 中等速度减少剪切热和雾度 |
| 模具温度 | 80°C助力网络恢复及流端导通 | 70°C 有助于提高清晰度、表面光泽度和减少应力 |
| 验证 | 绘制浇口、焊缝和流动端的电阻 | 同时测量电阻、雾度、透过率和外观 |
现场调试矩阵
| 问题 | 可能的原因 | 第一个动作 |
|---|---|---|
| 流端阻力过高 | 冷模具、长流道或填料定向 | 提高模具温度，检查浇口尺寸，按区域绘制阻力图 |
| 熔接线变得绝缘 | 流动前沿交汇处传导网络中断 | 将焊缝移离功能接触区域或更改浇口布局 |
| 透明ABS变成雾状 | 潮湿、过热或过度剪切 | 确认干燥露点，降低机筒/喷嘴温度，降低螺杆转速 |
| 阻力过去了，但外表却失败了 | 存在电气网络，但光散射较高 | 将雾度视为功能缺陷并检查湿度和停留时间 |
| 相同设置后批量波动 | 螺杆磨损、干燥不一致或物料停留变化 | 检查螺杆/机筒磨损、干燥记录和注射量稳定性 |
验证清单
- 记录实际熔体温度，而不仅仅是料筒设定值。
- 至少保留浇口区、中间区、熔接线和流动端的电阻图。
- 对于透明的ABS，在一致的光线下检查雾度和透过率，而不仅仅是用肉眼检查。
- 在模制零件的阻力、冲击力和外观通过之前，不要批量切换到新参数。
- 当高填充导电等级出现无法解释的漂移时，检查螺杆和机筒的磨损情况。
- 向 DEYU 发送零件图、浇口设计、厚度、目标电阻、缺陷照片和工艺记录，以便更快地排除故障。
结论
导电和抗静电塑料需要一种尊重材料电气网络的成型策略，而不仅仅是通用树脂窗口。 DGK-PP DD2-3A 要求处理器保护低电阻填充网络，而 DGK-ABS KJD890TM 则要求抗静电性能和透明度之间更紧密的平衡。通用规则很简单：验证模制部件，而不仅仅是颗粒。
