导电塑料还是抗静电塑料？定义正确的 ESD 电阻范围

背景/问题

在塑料工程中经常遇到的困境：I实际需要什么电阻率范围？许多买家和设计师互换使用“抗静电”和“导电”这两个术语，但它们代表了具有不同材料配方、成本和应用适合性的根本不同的性能水平。

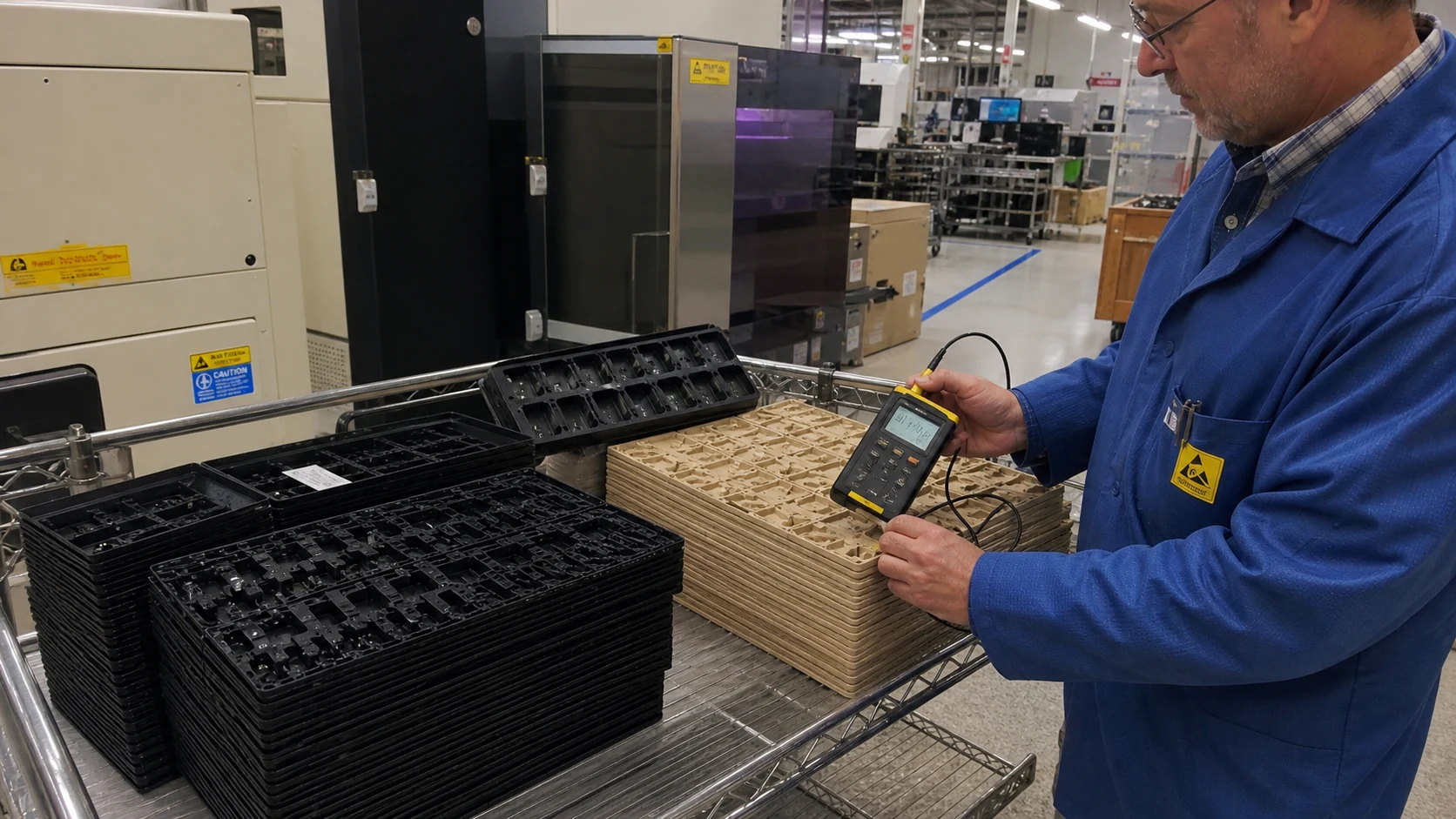

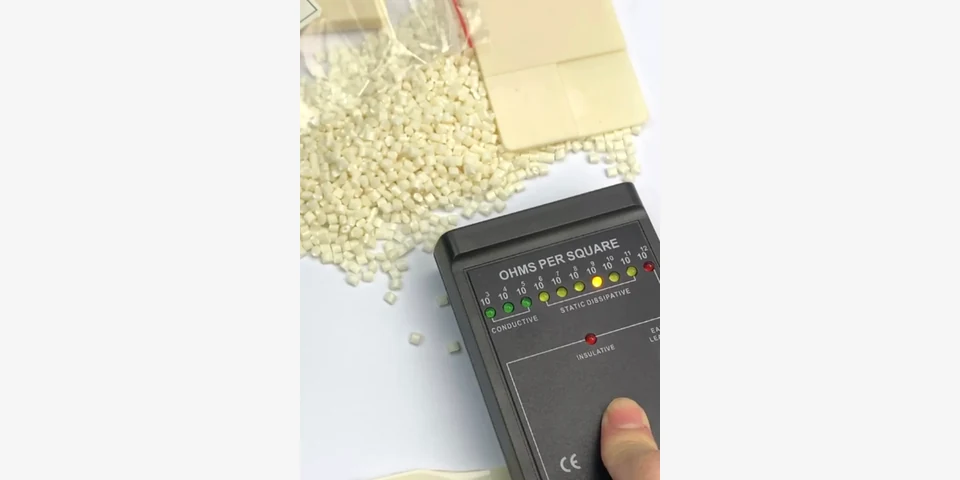

此选择主题的相关 德宇塑料材料参考： DGK-ABS KJD678R-BZ 永久抗静电 ABS🔍 和 DGK-PP DD2-3A 导电 PP🔍.

问题表现在几个方面：

过度规格 — 为仅需要静电耗散 (10⁴ – 10¹¹ Ω/sq) 的应用指定导电材料（电阻率 < 10⁴ Ω/sq），不必要地增加 20 – 50% 的材料成本。

规格不足 — 在电荷快速衰减至关重要的环境中使用抗静电等级 (10⁹ – 10¹¹ Ω/sq)，从而导致 ESD 故障和组件损坏。

数据误解 - 混淆表面电阻率（以 Ω/sq 为单位测量）与体积电阻率 (Ω·cm)，或未能考虑测试方法、湿度和零件几何形状。

标准不一致——不同行业（汽车、电子、医疗、航空航天）使用不同的定义和阈值，导致跨行业选择混乱。

错误选择的成本是显而易见的：与 ESD 相关的电子产品损坏每年给全球行业造成高达 5–10 十亿美元的损失，而不必要地使用昂贵的导电牌号会增加材料预算，而不会带来性能优势。

技术难度/为什么会发生

这种混乱源于三个相互关联的因素：

1. 术语重叠和分类不一致

不同的标准机构和行业对电阻率类别的定义不同：

类别	表面电阻率 (Ω/sq) — 通用行业参考	ESDA（ESD协会）定义	IEC 61340 定义
导电	< 10⁴	< 10⁴	≤ 10⁴
静电耗散	10⁴ – 10¹¹	10⁴ – 10¹¹	> 10⁴ 至 < 10¹¹
抗静电	10⁹ – 10¹²（差异很大）	没有单独定义（通常集中到耗散）	> 10¹¹ 至 < 10¹²
绝缘性	> 10¹¹	> 10¹¹	> 10¹²

“抗静电”一词尤其有问题——它通常用于任何静电控制塑料，但一些供应商将其保留用于 10⁹–10¹² Ω/sq 范围内的材料，而其他供应商则将其应用于任何防静电材料。

2. 测试方法变异性

表面电阻率在很大程度上取决于测量条件：

电极几何形状——同心环、平行杆、针电极会产生不同的读数。

施加电压——较高的电压可能会导致薄导电网络发生突破。

环境条件 - 湿度会极大地影响许多材料的表面电阻率（例如，g.，离子抗静电剂取决于湿度）。

样品制备——注塑与压塑；表面污染；老化效应。

如果没有标准化测试，名义上相同材料的两个数据表可能会显示出相差一个数量级的电阻率范围。

3. 取决于应用的要求

“正确的”电阻率不是一个绝对数字——它取决于：

电荷产生率——应用中产生多少静电。

组件的灵敏度 — ESD 敏感设备具有不同的损坏阈值（例如 g.、HBM — 人体模型 — 灵敏度范围从 > 2 kV（对于稳健组件）到 < 100 V（对于最敏感的 IC））。

环境因素——温度、湿度、易燃气体的存在（电阻率较低可降低火花风险）。

所需的衰减时间 — 对于 ESD 安全包装，衰减时间通常为 < 2 秒；对于接地应用，需要近乎瞬时的衰减。

DEYU 材料方向

DEYU 通过结构化、应用驱动的方法来实现电阻率定义和材料选择：

步骤 1 — 澄清应用环境：DEYU 工程师与客户合作识别特定的 ESD 威胁 — 无论是人员充电、处理过程中摩擦生电还是 EMI/RFI 屏蔽。这决定了是否需要导电（接地）或静电耗散（受控衰减）行为。

步骤 2 — 定义电阻率目标范围：根据应用和组件灵敏度，DEYU 建议特定的表面电阻率窗口。例如：

齿轮、轴承、机械部件 — 通常需要 10⁴–10⁶ Ω/sq 以防止产生火花，同时保持耐磨性。

电子包装托盘和 IC 托架​​ — 通常在 10⁵–10⁹ Ω/sq 中指定，以实现平衡的 ESD 保护和防尘。

地板和工作表面 — 通常为 10⁶–10⁹ Ω/sq，用于人员接地。

外壳和外壳 — 通常为 10⁴–10⁶ Ω/sq，提供 ESD 保护和 EMI 屏蔽。

步骤 3 — 选择适当的填料系统：DEYU 将电阻率目标与最佳导电填料路线相匹配：

炭黑 — 以适中的成本提供宽广的电阻率范围 (10³–10⁹ Ω/sq)；适用于静电耗散牌号。

碳纤维——通过增强的机械强度实现更低的电阻率（10²–10⁶ Ω/sq）；非常适合需要结构强度的导电牌号。

碳纳米管/石墨烯 — 允许在较低负载下进行精确调节 (10³–10⁹ Ω/sq)，从而保持抗冲击性和表面光洁度。

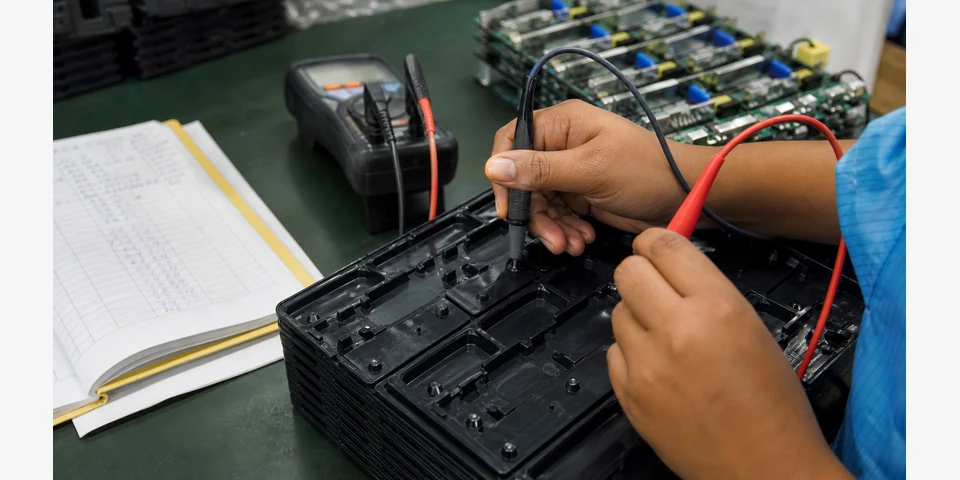

步骤 4 — 通过真实零件测试进行验证：DEYU 始终建议使用实际成型和装配条件进行小批量验证，因为标准测试条上的实验室数据可能无法反映具有焊缝、浇口位置和流动引起的填料方向的复杂零件中的电阻率分布。

参考产品数据 - 电阻率范围选择矩阵

下表比较了 德宇塑料导电/抗静电 PP 改性材料的典型电阻率范围和相应的功能行为。所有值都是有方向性的，并可根据配方进行调整。

性能项目	抗静电等级（参考）	静电耗散等级（参考）	导电等级（参考）
基体树脂	PP（共聚物）	PP（共聚物）	PP（均聚物）
修改路线	离子型抗静电剂/低含量炭黑	炭黑（10–15%）	碳纤维（10–20%）
加工方式	注塑/挤出	注塑/挤出	注塑成型
表面电阻率（Ω/sq）	10¹⁰ – 10¹²	10⁵ – 10⁹	10² – 10⁴
体积电阻率（Ω·cm）	10¹¹ – 10¹³	10⁶ – 10¹⁰	10³ – 10⁵
衰减时间（秒，从 1000V 到 100V）	> 2（取决于湿度）	< 2（稳定）	< 0.1
摩擦起电 (V)	< 100（位于 50% RH）	< 50（稳定）	< 10
密度（g/cm³）	0.91 – 0.93	0.95 – 1.02	1.02 – 1.10
MFR (g/10最小值)	8 – 20	5 – 15	5 – 12
拉伸强度（MPa）	25 – 30	22 – 28	30 – 40
弯曲模量 (MPa)	1,200 – 1,500	1,500 – 2,500	3,500 – 5,500
缺口冲击力 (kJ/m²)	5 – 8	3 – 6	2 – 5
HDT @ 1.82 MPa (°C)	90 – 100	90 – 105	100 – 115
典型应用	包装薄膜、低风险搬运托盘	IC托盘、电子外壳、汽车内饰	EMI屏蔽外壳、接地组件

客户调试/验证场景

背景：一家汽车电子供应商使用静电耗散 PP 托盘（指定为 10⁶–10⁹ Ω/sq）来处理发动机控制模块 (ECMs)。然而，他们经历了间歇性的 ESD 故障——大约 2.3% 的模块在处理后未能通过功能测试，故障可追溯到低湿度冬季条件下运输过程中的静电放电 (RH ~25%)。

问题分析：现有材料的电阻率在低湿度下上移至>10¹⁰ Ω/sq，因为其抗静电机制是离子型且依赖于湿度。衰减时间从 < 2 秒增加到 > 10 秒，允许电荷在托盘表面积累。

试验结构：

范围	数值
试用数量	1,000 托盘（10 注塑循环）
月产量	200,000托盘
现有成型废品率	1.5%
现有装配/处理故障率	2.3%（ESD相关）
目标电阻率	10⁵ – 10⁹ Ω/sq（在湿度范围内稳定）

评估的 DEYU 材料：带有炭黑填料的静电耗散 PP 改性材料（非离子，与湿度无关）——DGK-PP 系列的改进版本，目标电阻率为 10⁶–10⁸ Ω/sq。

验证数据表（客户内部试用结构）：

健康）状况	现有材料（离子抗静电）	DEYU材质（炭黑）	改进方向
表面电阻率 @ 50% RH (Ω/sq)	5×10⁸	8×10⁷	稳定的
表面电阻率 @ 25% RH (Ω/sq)	2×10¹⁰	9×10⁷	稳定（不受湿度影响）
衰减时间 @ 50% RH（秒）	1.8	0.6	快点
衰减时间 @ 25% RH（秒）	8.5	0.7	快得多
托盘上的摩擦起电 (V)	120–250	30–50	减少
处理阶段 ESD 故障 (%)	2.3%	0.4%	显着减少
成型废品率(%)	1.5%	1.2%	略有改善
装配合格率(%)	97.7%	99.6%	改进

结果解释：炭黑填充的 DEYU 改性材料提供了稳定的电阻率，无论湿度如何变化，该电阻率都保持在目标窗口内。在离子抗静电材料中观察到的电阻率变化被消除。这带来了一致的衰减性能，并将处理阶段 ESD 故障减少了五倍。通过率的提高预计每年可节省约 120,000 美元的返工和报废成本。

德宇塑料的配方方法优先考虑在优化负载下使用炭黑的强大导电网络，确保电阻率保持在耗散范围内，而不会漂移到绝缘或过度导电的区域。该材料还保持了良好的成型稳定性，废品率略有降低。

后续步骤：建议对多个成型腔进行全面生产验证。如果应用需要更窄的范围（例如 g.、10⁶–10⁷ Ω/sq）或不同的机械性能，DEYU 可以支持进一步的电阻率调节。

结果解释——如何定义正确的电阻范围

基于上述场景和更广泛的工程实践，DEYU推荐以下决策框架：

步骤 1 — 确定主要目的：

如果目标是接地/电荷消除/EMI屏蔽→目标电阻率< 10⁴ Ω/sq（导电）

如果目标是控制静电衰减以保护敏感元件→目标电阻率10⁴–10¹⁰ Ω/sq（静电耗散）

如果目标是最大限度地减少灰尘吸附并防止滋扰冲击 → 目标电阻率 10⁹–10¹² Ω/sq（抗静电）

步骤 2 — 考虑环境：

低湿度（< 30% RH）→避免离子型抗静电剂；选择碳基或固有导电系统

高湿度或冲洗环境 → 确保填料系统不可浸出

升高温度 → 验证工作温度下的电阻率稳定性

步骤 3 — 评估零件几何形状和加工：

薄壁或长流路 → 可能需要更高的填料填充量以保持导电性，但这会影响加工性能； DEYU可调节粘度和填料类型

具有熔接线的复杂几何形状 → 由于填料取向，熔接线处的电阻率可能较高；在实际零件上进行验证

喷漆或电镀→某些导电填料可能会影响表面附着力； DEYU 提供针对二次加工进行优化的牌号

步骤 4 — 平衡成本和性能：

更严格的电阻率范围（例如 g.、10⁶–10⁷ Ω/sq）通常需要更精确的配方和质量控制，从而增加成本

更广泛的可接受范围（e.g.、10⁵–10⁹ Ω/sq）可实现更具成本效益的生产和更广泛的填料选择

当耗散就足够时，对导电等级的过度规格会增加 20–50% 材料成本，而没有任何功能增益

电阻率范围的合适应用

电阻率范围（Ω/sq）	类别	典型应用	推荐DEYU材质方向
< 10²	高导电性	EMI/RFI屏蔽垫片、接地组件、ESD地板	碳纤维或金属填充改性材料
10² – 10⁴	导电	需要 EMI 屏蔽的外壳、汽车引擎盖下的 ESD 零件、防火花工具	碳纤维增强PP、ABS、PA66
10⁴ – 10⁶	静电耗散（低范围）	电子搬运托盘、精密元件包装、洁净室设备	炭黑填充 PP 或 ABS
10⁶ – 10⁹	静电耗散（中高范围）	IC 载体、医疗设备外壳、仪表板、输送机组件	受控负载的炭黑
10⁹ – 10¹²	抗静电	低风险包装、薄膜、消费电子产品、无尘表面	离子型抗静电剂或低负载炭黑
> 10¹²	绝缘性	标准塑料 — 无 ESD 功能	不适用（基础树脂）

买家应为阻力范围定义提供什么

要获得有关适当电阻率范围和相应材料等级的精确建议，请提供以下信息：

应用描述——零件或组件的用途是什么？

电阻率要求 - 如果有规定，请提供目标范围和使用的测试标准（例如 g.、ASTM D257、IEC 61340、ESDA S11.11）。如果未指定，请描述 ESD 风险。

环境——典型的温度、湿度范围和任何化学品暴露。

所处理组件的灵敏度 — ESD 灵敏度级别（例如 g、HBM 电压阈值）（如果已知）。

零件图——几何形状、壁厚、浇口位置和流动长度。

加工方式——注塑、挤出、吹塑等。

当前材料 — 如果更换，现有的电阻率和性能问题是什么？

产量——成本和可用性计划的年度数量。

二次加工——喷漆、电镀、激光打标、粘合——这些可能会影响填料的选择。

监管/行业标准 — UL94、RoHS、REACH、医疗、食品接触或汽车规范（例如 g.、GM、福特、VW）。

结论

导电塑料和抗静电塑料之间的区别不仅仅是语义上的——它是一个影响产品可靠性、制造产量和材料成本的性能关键决策。 “正确的”电阻范围由应用的 ESD 威胁级别、环境条件、零件几何形状和加工限制定义。

要点：

导电塑料（ρs < 10⁴ Ω/sq）用于接地和快速电荷耗散；它们更昂贵，并且通常用碳纤维或金属进行机械强化。

静电耗散塑料 (10⁴–10¹¹ Ω/sq) 是 ESD 安全搬运和包装的主力；它们具有最广泛的适用性，并且可以与炭黑一起配制，以实现稳定、不受湿度影响的性能。

抗静电塑料 (10⁹–10¹² Ω/sq) 适用于仅需要减少令人讨厌的静电的低风险应用；许多离子型抗静电剂都依赖于湿度，因此碳基替代品在多变的环境中更可靠。

DEYU 可以支持整个选择过程 - 从根据应用要求定义电阻率目标，通过炭黑、碳纤维或先进纳米填料的配方优化，到小批量验证和全面生产。目标不是提供“最佳”材料，而是为每个特定用例提供正确的材料，并提供记录的验证数据和透明的性能预期。
