为什么导电添加剂会使改性塑料变脆——以及如何通过配方设计解决这个问题

采购概要

当塑料在添加导电添加剂后变脆时，问题通常不是“导电性本身”。真正的原因通常是填料用量过多、分散不良、树脂-填料界面弱、聚合物链流动性降低、应力集中、加工稳定性差或导电路线不合适。

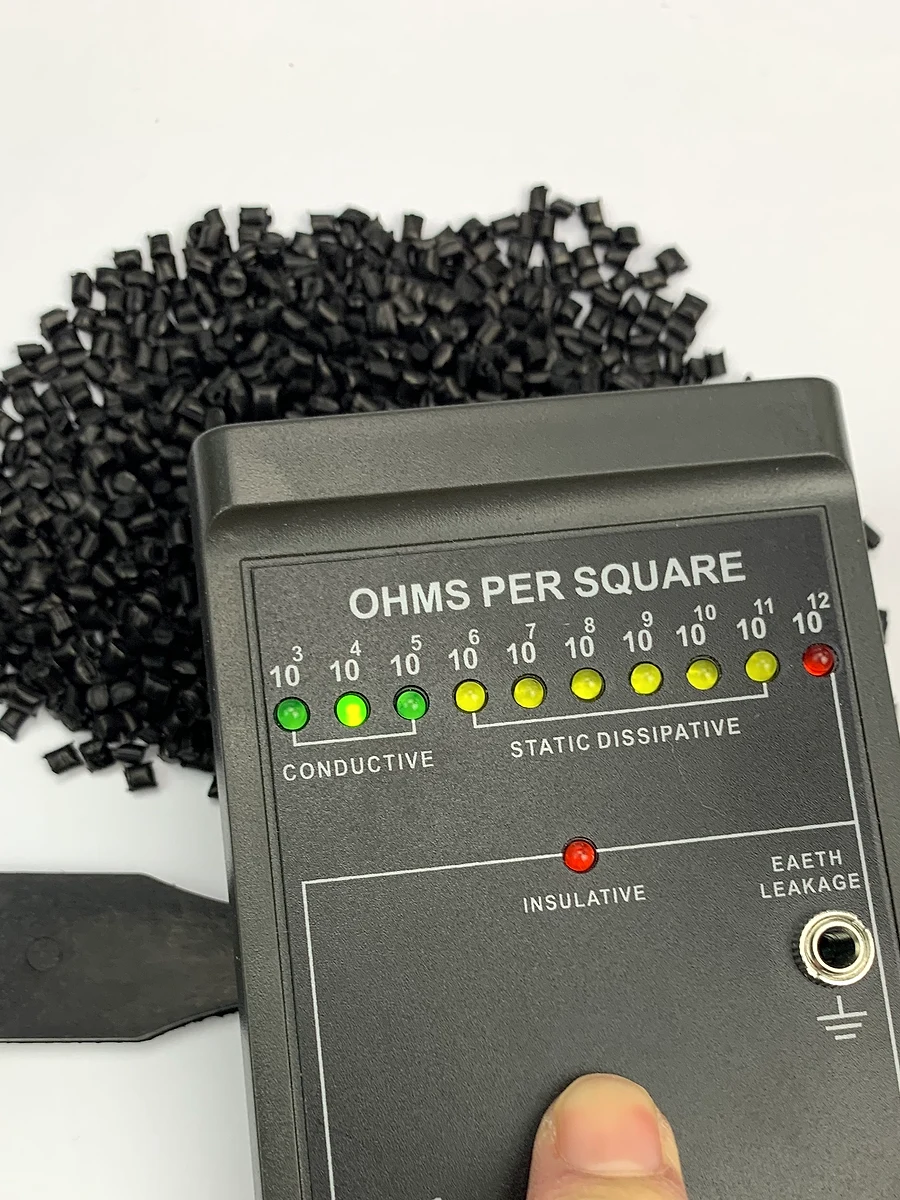

当添加导电填料后出现脆性时，请使用 导电塑料🔍 平台作为路线参考并比较相近的等级，例如 DGK-POM DD4-5ML 导电 POM🔍 以达到阻力和韧性的平衡。

低电阻值本身并不意味着该材料是成功的。对于工业零件，最终改性材料必须平衡：

表面电阻； 冲击强度； 伸长; 耐磨性； 表面质量； 流动性； 收缩； 尺寸稳定性； 实际零件寿命。

DEYU 通常建议不要通过简单地添加更多导电填料来解决此类问题。 A更好的途径是用更高效的添加剂重建导电网络，改善分散性，添加增韧或增容系统，并验证最终的模制零件。

1. 为什么导电添加剂会使塑料变脆

1.1 导电填料填充量过高

导电炭黑、石墨、碳纤维和其他填料需要形成导电网络。如果系统仅依赖于高负载，树脂基质就会中断。

典型结果：

冲击强度下降； 伸长率下降； 卡扣零件裂纹； 螺丝凸台变脆； 表面变得粗糙； 流动性变差。

当买家只要求“更低的阻力”而不定义机械要求时，这种情况很常见。

1.2 分散不良导致应力集中

导电填料容易团聚。附聚物的行为类似于塑料内部的硬颗粒或微缺陷。

可能出现的故障：

角落附近开裂； 缺口灵敏度； 装配时脆性断裂； 批次间电阻不稳定； 表面粗糙，外观不良。

对于导电塑料，分散质量通常决定该材料是否可用于实际零件。

1.3 导电路线与树脂不匹配

不同的树脂需要不同的导电系统。

PP、ABS、POM、PA、PC/ABS、PE 和 PPS 对相同导电添加剂的反应不同。适用于 PP 的 A 导电母粒可能不适用于 POM 或 PA。 A高炭黑路线可能会导致需要冲击或弯曲的零件的韧性降低太多。

路线必须匹配：

基础树脂； 目标阻力； 零件厚度； 成型方法； 机械目标； 表面要求； 成本目标。

1.4 导电性与韧性不平衡

许多导电配方只关注电阻。但在实际应用中，零件通常需要导电性和韧性。

示例：

导电POM齿轮需要导电性和耐磨性； 导电PP托盘需要导电性和拐角处的冲击力； 导电ABS盖需要导电性和外壳韧性； 导电PA66元件需要导电性和结构强度。

如果忽略韧性，材料可能会通过电气测试，但无法组装或使用。

2.技术方案

2.1 使用更高效的传导网络

使用更有效的导电路线，而不是增加填料填充量。

可能的选项：

高结构导电炭黑； 碳纳米管导电网络； 导电母粒具有更好的分散性； 碳纤维导电+刚性； 混合导电网络。

碳纳米管可以在选定的系统中以较低的添加水平形成导电路径。这有助于减少对韧性和表面质量的负面影响。

2.2 改善分散

分散性的改善可以减少填料团聚引起的脆性。

常用方法：

导电母粒中更好的载体设计； 更高质量的复合工艺； 优化的螺杆组合； 正确的喂料顺序； 受控剪切和停留时间； 相容剂或分散助剂。

良好的分散性可以提高电阻稳定性和机械可靠性。

2.3 增加韧性平衡

对于导电改性后开裂的部件，配方可能需要增韧系统。

可能的方法：

弹性体增韧； 树脂冲击天平； 相容剂调整； 导电填料的表面处理； 光纤接口改进； 混合填料平衡。

目标不是使材料变软，而是提高能量吸收并减少脆性断裂。

2.4 避免过度追低电阻

常见的错误是当应用程序只需要 10⁶–10⁸ Ω 时需要 10³ Ω。

较低的电阻通常意味着：

更多的导电填料； 较高的脆性风险； 流动性较差； 表面较粗糙； 成本较高。

专业选型首先应明确零件是否需要抗静电、静电耗散、导电或高导电性能。

2.5 验证最终零件，而不仅仅是测试棒

导电填料的取向受流动方向、壁厚、浇口位置和冷却的影响。 A 材料在测试棒上可能表现良好，但在实际零件上却表现不佳。

推荐验证：

最终部件的表面电阻； 缺口冲击； 跌落测试； 卡扣测试； 螺丝凸台扭矩测试； 运动部件的磨损测试； 尺寸稳定性； 表面检查。

3. DEYU 案例研究：DGK-POM DD3-4A 解决导电 POM 零件的脆性问题

原来的情况

客户将传统炭黑导电 POM 用于小型机械运动部件。该部件达到了所需的导电范围，但材料变脆。在装配和运行过程中，薄壁拐角和滑动区域附近出现裂纹。

主要问题：

电导率是可以接受的； 冲击强度下降； 表面变得粗糙； 装配过程中零件破裂； 运行过程中磨损粉增多； 尺寸稳定性变得不稳定。

原始试验数据

物品	常规导电POM试用
表面电阻	10⁴–10⁶ Ω方向
装配开裂	3–5 故障/20 零件
100 h后滑动噪音	61 分贝
200 h后的磨损深度	0.11 mm
表面质量	比预想的更粗糙
客户反馈	导电但易碎

DEYU改进计划

DEYU推荐测试 DGK-POM DD3-4A，使用基于碳纳米管的导电网络的导电POM路线。

开发理念不仅仅是降低电阻，而是通过更高效的导电网络来降低脆性。

技术重点：

10⁴–10⁶ Ω方向的电导率； 与传统高炭黑路线相比，填料装填压力更低； 更好的表面亮度； 改善韧性平衡； 耐磨及滑动性能调整； 稳定的成型和零件阻力。

调试过程

一审

电阻范围满足客户的要求，并且表面比以前的炭黑系统更光滑。但在长周期测试中，滑动部分仍出现轻微噪音。

调整：

优化POM基础树脂平衡； 改善导电网络分散性； 增加耐磨调节； 微调模具温度和保压压力。

二审

滑动噪音降低了，但客户仍然希望在薄壁拐角处具有更好的装配安全性。

调整：

引入韧性平衡； 通过成型参数优化降低内应力； 建议在应力集中区域增加小半径。

最终审判

该零件通过了装配和滑动验证，且开裂风险较低。

最终结果

物品	上一个 导电 POM	DEYU DGK-POM DD3-4A
表面电阻	10⁴–10⁶ Ω方向	10⁴–10⁶ Ω方向
装配开裂	3–5 / 20 零件	0–1 / 20 零件
100 h后滑动噪音	61 分贝	55–56 分贝
200 h后的磨损深度	0.11 mm	0.05–0.06 mm
表面质量	粗糙	更明亮、更平滑的方向
客户反馈	导电但易碎	具有更好的导电性和韧性平衡

案例结论

解决方案不是添加更多的导电填料。关键是选择更合适的导电路线。 DGK-POM DD3-4A使用碳纳米管导电网络来保持所需的电阻，同时提高韧性、表面质量和滑动性能。

对于导电运动部件，这种类型的平衡公式比简单地追求最低电阻更可靠。

4. 如何判断物料是否需要该路线

当部件出现以下症状时，请选择平衡导电路线，例如 DGK-POM DD3-4A：

导电炭黑使材料变脆； 装配过程中零件破裂； 阻力合格但冲击不合格； 表面质量变得太粗糙； 磨粉增加； 滑动噪音变差； 零件同时需要导电性和耐磨性； 客户希望具有导电性，但又不会过度损失韧性。

对于PP、ABS、PA、PC/ABS、PE或PPS系统，DEYU还可以根据应用调整导电母粒、炭黑、碳纳米管、碳纤维和混合导电路线。

5. 采购清单

在选择导电改性材料之前，买家应确认：

基础树脂； 目标阻力范围； 零件是否需要抗静电、静电耗散或导电性能； 目前的添加剂路线； 当前的脆性失效模式； 影响要求； 伸长率要求； 磨损要求； 表面外观； 加工方法； 零件厚度； 门位置； 最终零件测试方法； 无论是阻燃性、耐UV性还是低翘曲性也都有要求。

明确询问不应只说“导电塑料”。应描述当前故障：脆性断裂、开裂、表面粗糙、流动性差、磨损粉末、电阻不稳定或​​装配破损。

结论

当配方依赖于过多的填料填充、分散不良、界面弱或不合适的导电路径时，导电添加剂可能会使改性塑料变脆。正确的解决方案并不总是添加更多的导电材料。 A更好的方法是构建高效导电网络，提高分散性，平衡韧性，并验证最终成型零件。

DEYU DGK-POM DD3-4A 案例表明，碳纳米管导电路线有助于保持导电性，同时提高韧性、表面质量和磨损行为。对于面临“导电但脆”问题的客户来说，更有价值的材料不一定是电阻最低的材料，而是同时保持导电性和实际零件可靠性的材料。
