导电塑料中的碳纳米管与碳纤维：优点、局限性和 DEYU 实践经验

1. 背景/问题

在导电和抗静电塑料的开发中，碳基填料是最常见的技术路线之一。典型的系统包括导电炭黑、石墨、碳纳米管、碳纤维、石墨烯和混合导电填料系统。

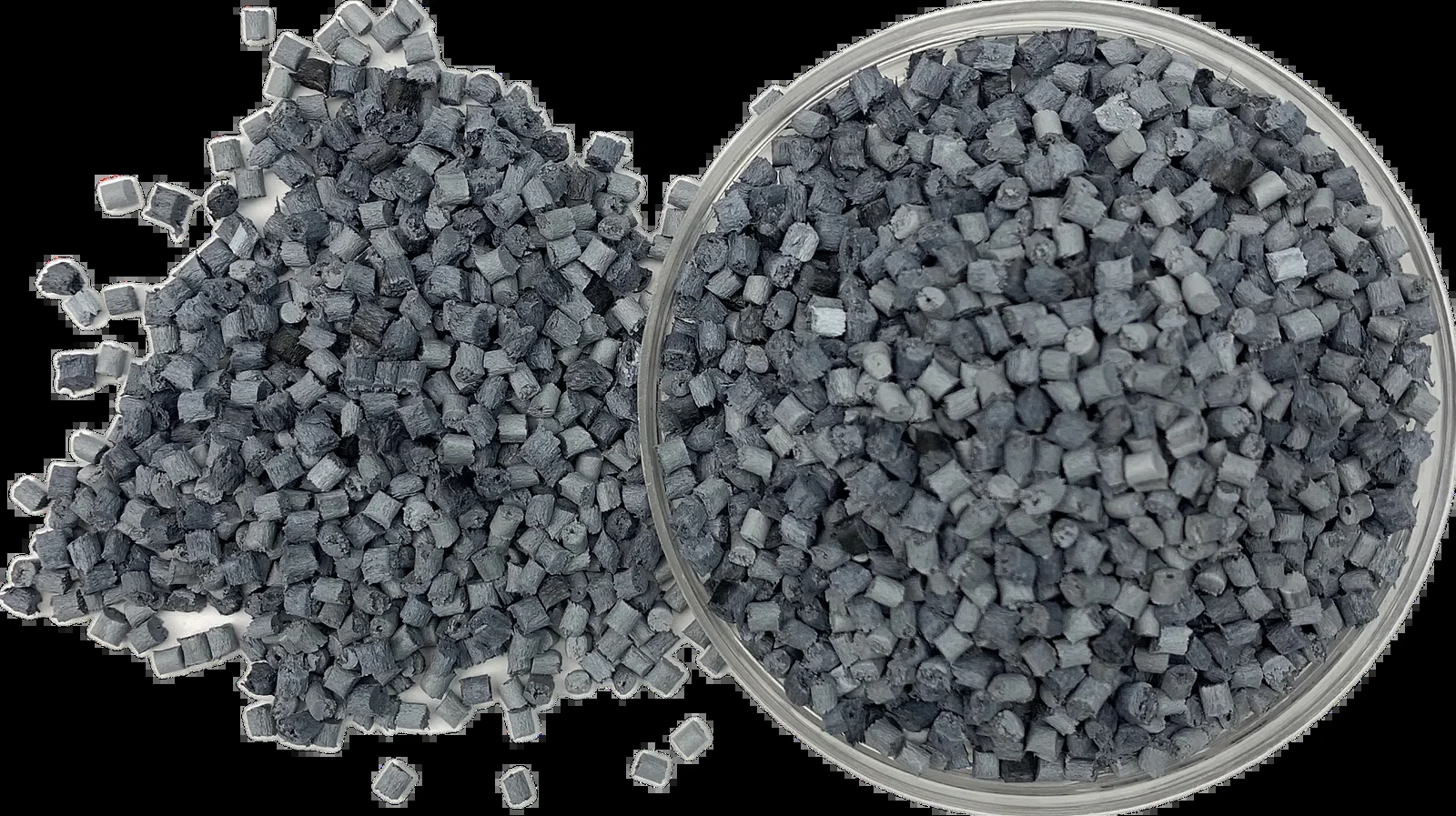

导电塑料🔍 和 DGK-PA66 CF15L-CF40L碳纤维PA66🔍。使用导电塑料类别来比较碳基导电路线，并使用DGK-PA66 CF15L-CF40L作为结构碳纤维增强参考。

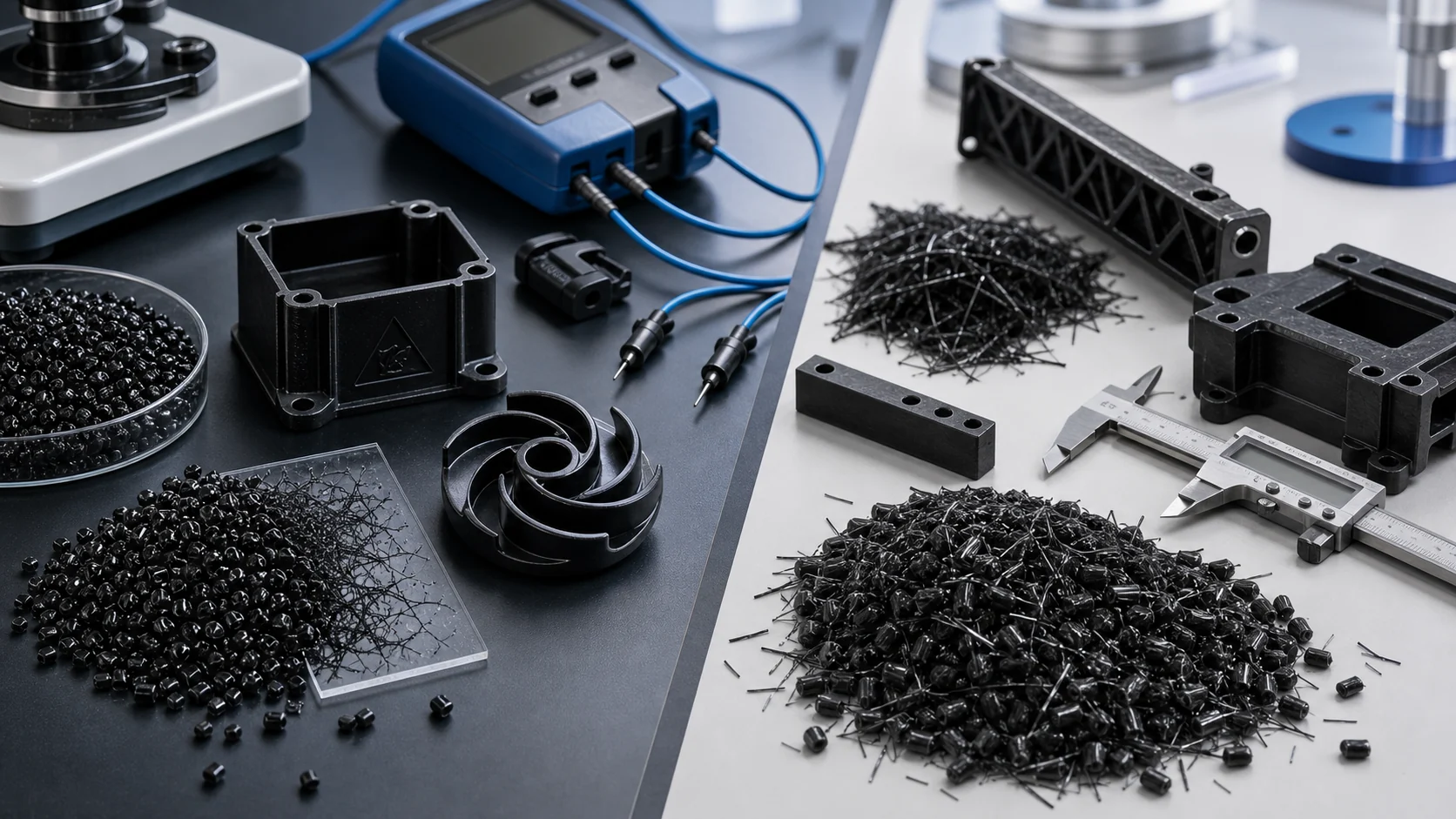

其中，碳纳米管（CNT）和碳纤维（CF）经常被客户进行比较。两者都能赋予塑料一定程度的导电性，但它们的工程逻辑不同。

简单理解差异的方法是这样的：碳纳米管主要用于构建微观导电网络，而碳纤维主要用于具有导电支撑的结构加固。

如果比较仅关注哪种填料的导电性更好，则可能会错过几个重要的工程问题。该零件是否还需要高刚度？是否需要光滑的表面？该零件是薄壁零件还是精密模制零件？表面可以接受可见的纤维纹理吗？目标是防静电、静电耗散、导电、EMI 屏蔽还是结构加固？

因此，碳纳米管和碳纤维不能简单地互换。它们代表了两种不同的导电改性途径。

2. 碳纳米管与碳纤维的核心区别

比较项目	碳纳米管 / CNT	碳纤维/CF
主要功能	构建微观导电网络	提供结构加固和导电通路
填料装载	通常在相对较低的负载下形成导电网络	通常需要更高的负载才能形成连续的导电路径
机械效应	可在较低负载下保持韧性和导电性	显着提高刚度、强度和尺寸稳定性
表面外观	分散良好时更容易获得更精细的表面	可能会显示纤维暴露、流痕或纤维取向纹理
导电均匀性	很大程度上取决于CNT的分散性和网络稳定性	受纤维长度、取向、壁厚和流动方向影响
加工难度	分散、团聚控制和剪切稳定性	纤维长度保持、取向、模具磨损和翘曲
颜色	通常是黑色或深色	通常是黑色或深色
典型优势	负载低、表面细腻、阻力调节范围好	高刚度、高强度、轻量化的结构支撑
典型限制	分散困难，成本较高，需要强大的配方技术	更高的载荷、更粗糙的表面、更低的冲击韧性和更高的加工磨损
适合的应用	ESD零件、防静电零件、精密导电元件及要求较好表面光洁度的零件	结构导电部件、加固支架、轻质外壳和屏蔽结构

3. 碳纳米管导电塑料的优势与挑战

碳纳米管具有极高的长径比，可以在聚合物基体内形成连续的微观导电网络。与传统的导电炭黑相比，碳纳米管有时可以在较低的添加水平下实现稳定的导电或静电耗散性能。

主要优点包括在较低填充量下形成导电网络、更适合精密注塑零件、更精细的表面外观、中高电阻范围（例如10^3-10^9 ohm）的良好调节空间以及与混合导电系统的兼容性。

CNT改性材料的真正挑战不在于它们是否可以导电。挑战在于它们是否能够很好地分散并在批次之间保持一致。

技术挑战	工程影响
CNT聚集	可能造成电阻波动、黑点、表面粗糙、局部不稳定
分散窗口窄	剪切力不足，不能破坏团聚体；过度剪切可能会影响导电网络
树脂相容性要求高	CNT 分散性和电阻行为在不同的树脂体系中差异很大
过程敏感电阻	注射温度、螺杆剪切力、保压压力、壁厚和流道都可能影响网络
比导电炭黑成本更高	价值应通过更低的负载和更好的性能一致性来体现
需要多点测试	单点电阻不能代表整个零件的电气一致性

因此，CNT复合材料强烈依赖于供应商的配方技术、分散技术、双螺杆混炼控制和应用方故障排除经验。

4. 碳纤维导电塑料的优点与挑战

碳纤维为改性塑料提供增强性和导电性。在许多应用中，其价值不仅在于导电性，还在于提高刚度、强度、耐热性和尺寸稳定性。

主要优点包括在一种材料路线中显着提高刚度和强度、导电性和增强性、更好的尺寸稳定性方向以及对结构导电部件的适用性。

碳纤维复合材料的主要难点是纤维取向、表面外观、冲击韧性和加工磨损。

技术挑战	工程影响
纤维取向性强	电气和机械性能可能因方向而异
可能的纤维暴露	可能不适用于高外观表面、精密表面或滑动表面
冲击韧性可能降低	较高的刚度可能会增加脆性
熔接线强度风险	熔接线周围的纤维取向会影响零件强度
模具和螺杆磨损较高	应考虑设备耐用性和长期加工成本
较困难的薄壁填充	高纤维负载可能会增加熔体流动阻力和填充压力

因此，碳纤维更适合用于结构件、增强部件和功能外壳。对于每个需要精细表面、高韧性或高度均匀电阻的零件来说，这可能不是最佳途径。

5. CNT和碳纤维如何选择

5.1 何时首先考虑碳纳米管

当客户需要在POM、PA、PP、ABS或其他树脂体系中获得稳定的静电耗散或导电性能、相对较低填充量下的目标电阻、精密注塑、小型零件或薄壁结构、更好的表面光滑度、更少的刚度增加以及定制导电性时，应首先考虑基于A CNT的路线。

典型应用包括导电POM齿轮、滑块和精密部件、防静电或导电电子托盘、ESD注塑外壳、传感器外壳、防尘防静电部件和精密导电塑料部件。

5.2 何时首先考虑碳纤维

当客户需要高刚度、高强度、轻质结构、结构支架、外壳或承重部件、尺寸稳定性以及接受黑色外观或可能的纤维纹理时，应首先考虑A碳纤维路线。

典型应用包括碳纤维增强PA66结构件、碳纤维增强PP支架、碳纤维增强ABS外壳、导电增强支架、轻量化部件、EMI或静电控制外壳以及高刚度电气部件。

6. 不同树脂体系的路线建议

基体树脂	CNT路线适合方向	碳纤维路线适合方向
POM	精密导电件、耐磨导电件、低阻值波动元件	高刚度滑动结构件，配合面和纤维暴露经过检查
PA6 / PA66	ESD、防静电、导电精密零件；也可以与混合系统一起使用	高强度、高刚度、轻量化结构件
PP	导电托盘、ESD封装和导电结构部件	轻质支架和强化导电PP部件
ABS	防静电外壳、导电外壳及表面要求较好的黑色产品	高刚度外壳和功能支撑部件
PC / PC-ABS	ESD外壳及电气结构件	高刚度、屏蔽导向结构件
TPU / TPE	柔性导电部件、防静电薄膜或弹性元件	碳纤维在高灵活性应用中不太常见，需要仔细验证

7. DEYU 碳纳米管复合材料实践经验

DEYU在导电、抗静电、碳基复合材料方面拥有长期的应用开发经验。尤其是DEYU在碳纳米管复合材料方面积累了实践经验，包括配方调整、分散控制、注塑验证以及客户应用故障排除等。

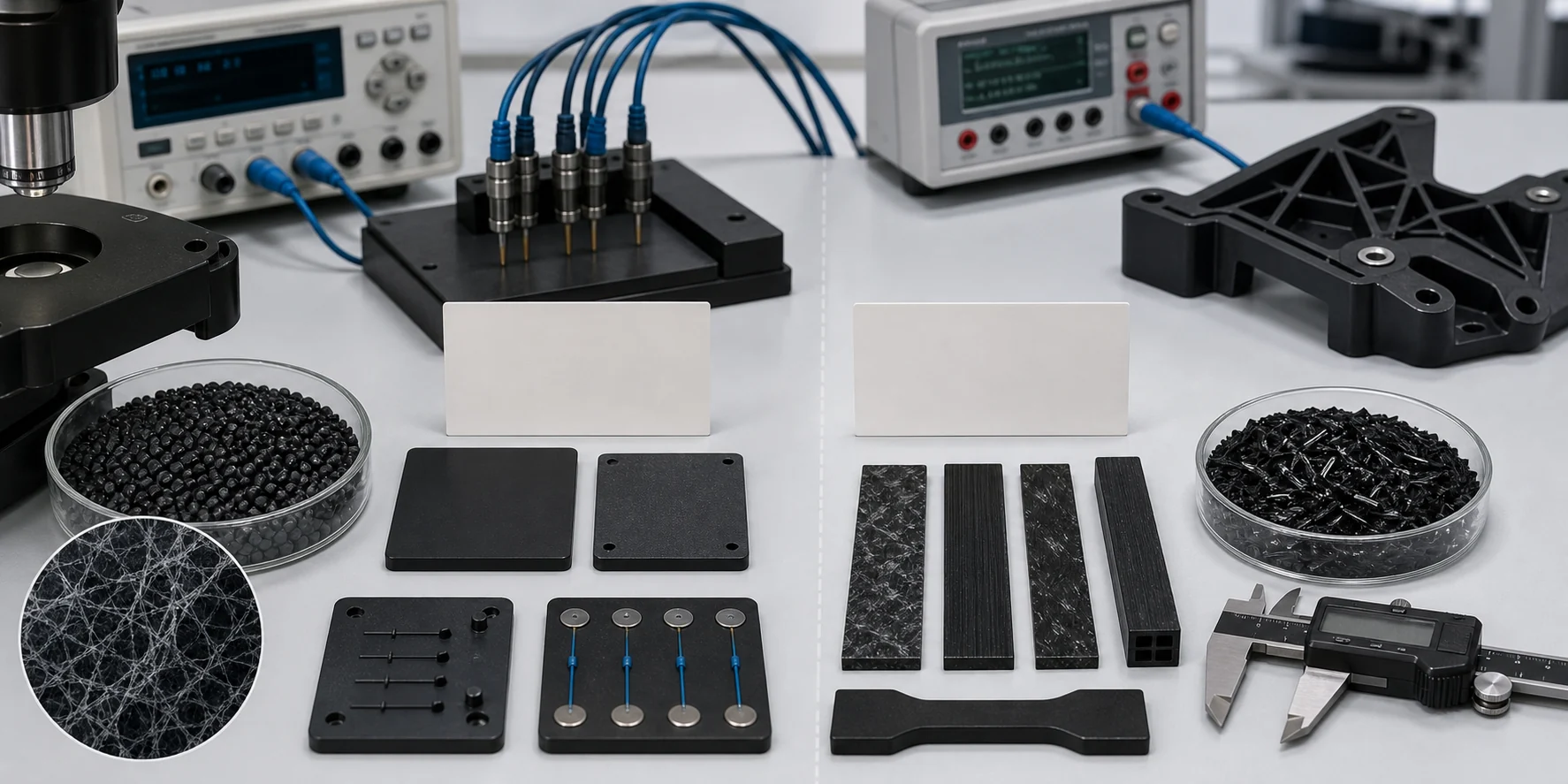

DEYU CNT 系统不仅限于实验室配方。它们是围绕真实的客户零件和生产要求开发的，包括CNT在不同树脂体系中的分散控制、表面和体积电阻调整、成型后电阻稳定性验证、多点电阻测试、薄壁和厚壁区域之间的电阻差异，以及成型温度、保压压力和浇口位置对导电网络的影响。

针对特定树脂体系，DEYU可以提供CNT或基于POM、PA、PP、ABS等材料的混合导电解决方案。例如，CNT导电POM方向可用于对表面质量、韧性和电阻稳定性有要求的精密导电产品进行评估。在尼龙系统中，DEYU 还可以将碳纤维增强材料与专门的导电路线结合起来，以平衡结构和电气性能。

DEYU 支持区	为客户带来实用价值
CNT分散体验	减少集聚、黑点和阻力波动风险
多树脂导电开发	允许POM、PA、PP、ABS和其他树脂系统的路线调整
注塑工艺支持	帮助解释温度、压力、浇口位置和壁厚如何影响阻力
小批量样品验证	支持在实际产品试验中更快地确认
定制电阻范围	可针对抗静电、静电耗散或导电目标调整配方
多功能开发	支持导电性和耐磨性、增强性或阻燃性
应用端问题分析	帮助优化电阻漂移、表面粗糙度、韧性损失和成型难度

8. 参考产品数据结构

物品	CNT 导电胶方向	碳纤维导电胶方向
产品方向	DGK碳纳米管导电复合材料	DGK碳纤维增强导电复合材料
基础树脂	POM / PA / PP / ABS / PC-ABS / TPU	PA / PP / ABS / PC-ABS / POM
改装路线	CNT/CNT+炭黑/CNT混合导电系统	短切碳纤维/碳纤维+导电填料
主要功能	导电、抗静电、静电耗散和电阻稳定性	增强、轻量化、导电性和尺寸稳定性
加工方法	注塑/挤出/流延薄膜/片材挤出，取决于树脂	注塑/挤出，主要是结构件
颜色	以黑色或深色为主	以黑色或深色为主
表面电阻	通常根据目标在 10^3-10^9 ohm 左右选择	根据导电率和结构要求选择
表面外观	更适合精细面方向	应检查纤维暴露、纹理和流痕
导电均匀性	取决于CNT分散性和成型稳定性	受纤维取向、壁厚和流动方向影响
典型应用	ESD精密零件、导电POM、导电外壳、电子托盘及防尘防静电零件	结构加固部件、导电支架、轻质部件和屏蔽外壳

9. DEYU 内部客户应用验证数据

以下内容是基于实际素材开发逻辑的匿名验证结构。客户名称、产品型号和非公开报告详情均未披露。

9.1原始申请数据

精密电子结构件客户最初使用导电炭黑填充的POM用于小型导电滑动部件。该材料可以达到基本导电范围，但注塑后客户观察到小尺寸零件局部电阻波动、表面光泽度下降、韧性不足。

原创商品	客户应用数据
应用	小型精密导电滑动件/电子结构件
原始材质	导电炭黑填充POM
主壁厚	1.2-2.0 mm
目标表面电阻	10^4-10^6 ohm
原始电阻波动	1-2数量级
表面光泽度反馈	光泽度明显降低
注塑废品率	4-6%
装配反馈问题率	5-8%
零件开裂或脆性反馈	2-4%
每月使用量	20,000-50,000件
客户目标	稳定导电范围，同时提高表面光滑度、韧性和注射一致性

9.2 DEYU 调试方向

根据客户的零件尺寸、目标电阻和表面要求，DEYU将原来的单一导电炭黑路线调整为CNT混合导电系统。目标不仅仅是降低电阻，而是在目标范围内提高导电网络稳定性、表面光滑度和成型后批次一致性。

调试参数	原始方向	DEYU调整方向
物料路线	导电炭黑POM	CNT混合导电 POM方向
导电系统	高填充量导电炭黑	碳纳米管+混合导电系统
目标阻力	10^4-10^6 ohm	稳定的10^4-10^6 ohm范围
填料装载	较高填料填充方向	更低的负载和更高的传导网络效率
表面外观	黑色但表面光滑度不够	改善光泽度和表面均匀性
韧性平衡	高炭黑添加量影响韧性	CNT低负载路线支持更好的韧性保持
验证方法	单点电阻+外观	多点电阻+外观+韧性+废品率+装配反馈

9.3 试用结果方向

验证项目	原始数据	DEYU 试用方向	工程解读
表面电阻	10^4-10^6 ohm，有局部波动	10^4-10^6 ohm 具有改进的一致性	CNT混合系统有助于稳定导电网络
电阻波动	1-2数量级	1数量级以内	多点电阻波动减小
表面光泽度反馈	光泽度明显降低	提高表面光滑度	较低的负载减少了粗糙表面的倾向
注塑废品率	4-6%	2-3%	改善流动和分散支持的成型一致性
装配反馈问题率	5-8%	2-4%	更好的尺寸和韧性平衡支持装配
裂纹或脆性反馈	2-4%	1-2%	低负载导电系统支持韧性保持

对于小型导电POM零件、精密滑动部件、电子结构件以及有表面质量要求的导电产品，这种CNT混合路线比纯粹的高负载炭黑体系更适合评估。

10. 买家应提供哪些信息？

买家意见	为什么它很重要
目标函数	抗静电、静电耗散、导电、屏蔽或结构加固决定了填充路线
目标电阻范围	10^3、10^6 和 10^9 ohm 靶标需要不同的配方设计
基础树脂	POM、PA、PP、ABS、PC-ABS 和 TPU 与 CNT 和 CF 的交互方式不同
零件图	壁厚、肋条、浇口位置和流动长度影响阻力和纤维取向
表面要求	光泽、哑光、黑度和光滑度决定碳纤维是否合适
机械要求	高刚度、高韧性、抗冲击性或尺寸稳定性影响路线选择
当前问题数据	电阻波动、表面粗糙、脆性、翘曲、纤维暴露和废品率引导优化
加工方法	注塑、挤出、流延薄膜或片材加工需要不同的流程设计
配合零件信息	如果涉及滑动摩擦，应确认金属或塑料配合材料
每月使用量和成本目标	确定 CNT、CF 或混合导电系统的可行性

11. 结论

碳纳米管和碳纤维都是重要的碳基导电改性路线，但其工程地位不同。

碳纳米管更适合构建低负载、更均匀和更精细的表面导电网络。碳纤维更适合同时需要结构加固、轻量化和导电支撑的零件。

如果客户关注电阻稳定性、表面光滑度、精密注塑、韧性保持和低负载导电率，通常值得首先评估 CNT 混合系统。

如果客户注重高刚度、高强度、尺寸稳定性和结构承载，碳纤维增强导电系统可能会提供更大的优势。

DEYU可通过配方设计、CNT分散控制、注塑支持、多点电阻测试和客户应用验证，支持基于POM、PA、PP、ABS、TPU等树脂体系的导电、抗静电、静电耗散和多功能材料开发。
