炭黑导电塑料：渗透阈值和应用选择

背景/问题

炭黑是塑料中使用最广泛的导电添加剂。它价格便宜、容易获得，并且可以将绝缘聚合物转化为消散静电、防止静电放电 (ESD) 并提供中等电磁干扰 (EMI) 屏蔽的材料。

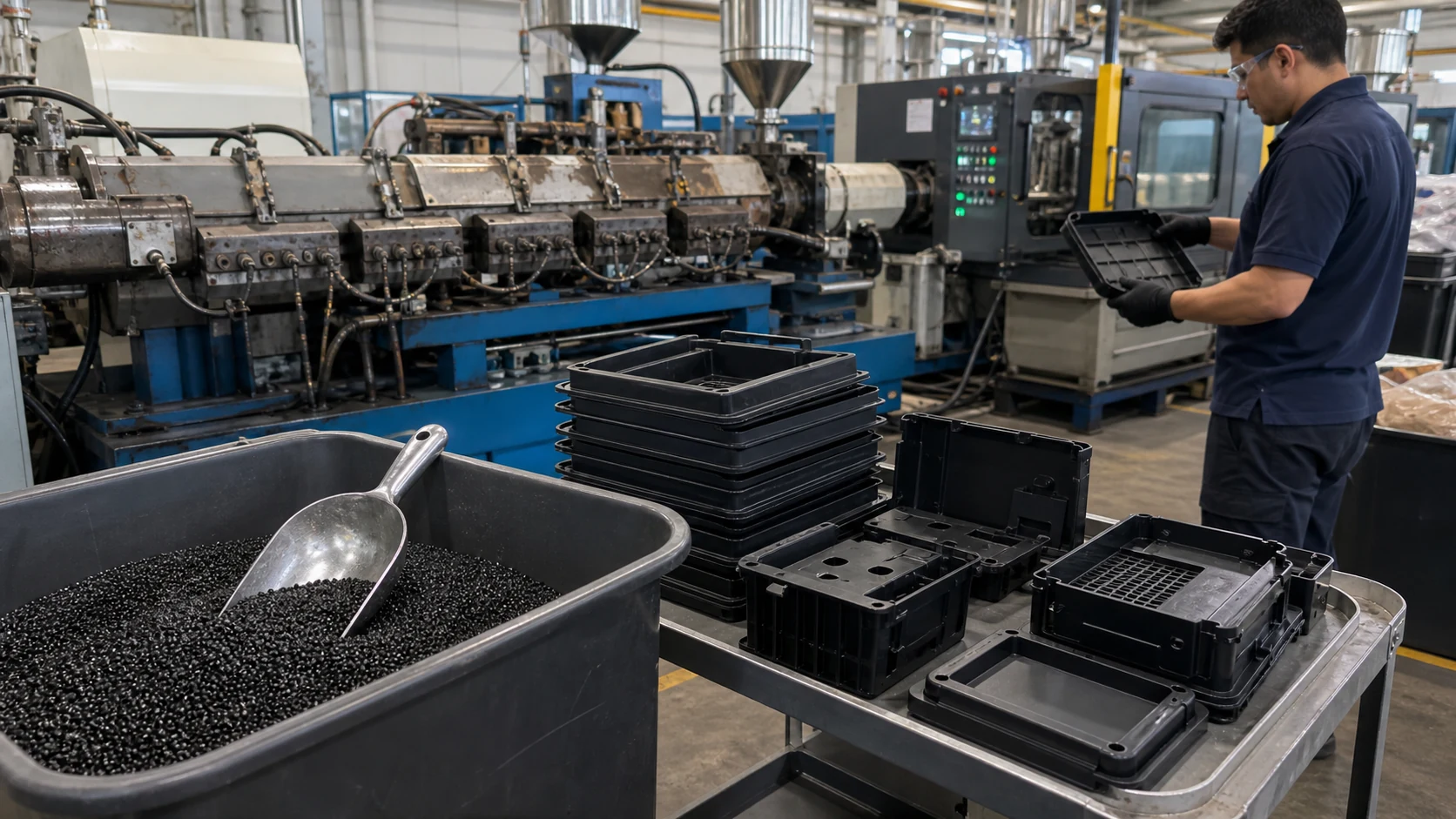

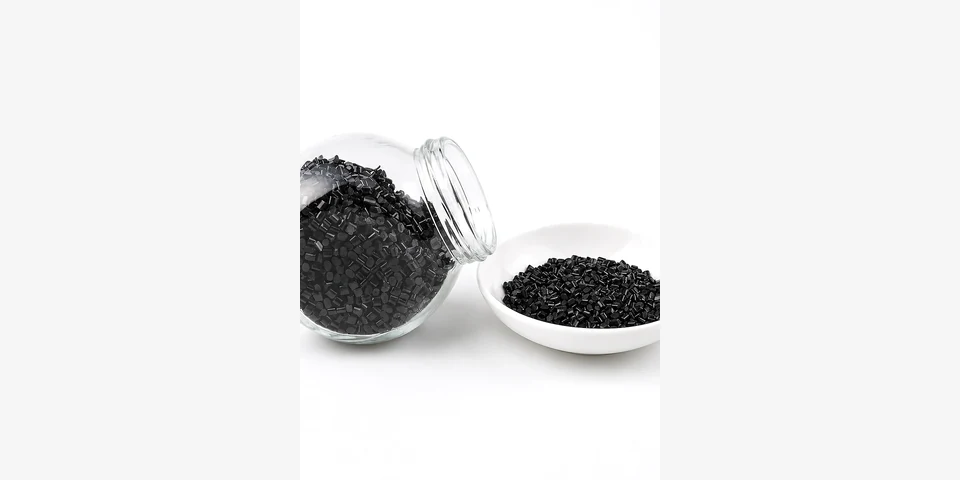

此选择主题的相关 德宇塑料材料参考： DGK-ABS DD3C 石墨导电 ABS🔍 和 DGK-PP DD4-5A-JC 阻燃导电 PP🔍.

核心挑战：炭黑不是简单的添加剂。其性能取决于颗粒尺寸、结构（聚集形态）、表面积、负载浓度和分散质量。实现正确的电导率需要了解渗滤阈值，即炭黑颗粒通过聚合物基质形成连续导电网络的临界浓度。

基本的权衡是：增加炭黑用量以降低电阻率会降低机械性能——冲击强度、断裂伸长率和流动性。炭黑复合的艺术是找到满足电导率目标的最佳负载，同时保持可接受的机械性能和加工性能。

本页提供炭黑导电塑料的系统技术分析 - 涵盖导电性物理原理、炭黑路线的优点和局限性、牌号选择和特定应用指南。

技术难点/炭黑如何产生导电性

1. 渗透阈值 — 关键概念

炭黑本质上是一种半导体。在非常低的添加量（例如用于彩色颜料沉积的添加量）下，改性材料的电阻率保持在未填充聚合物的水平。随着炭黑添加量的增加，达到临界浓度，炭黑聚集体开始相互接触，形成穿过绝缘聚合物基质的连续导电路径。

这个电阻率快速下降的区域（通常在较窄的负载范围内下降 8–10 个数量级）称为渗流区域。在渗透阈值处，复合材料从绝缘体转变为导体。高于此阈值，电阻率达到稳定水平，仍比干炭黑高 1–2 个数量级。

渗透阈值的显着变化取决于：

因素	对渗透阈值的影响	机制
粒径	更小的颗粒→更低的阈值	单位体积颗粒较多；更短的粒子间距离
结构（聚集形态）	更高的结构→更低的门槛	支化聚集体创造更多的导电通路
表面积	更高的表面积→更低的阈值	颗粒之间的接触点更多
聚合物基体	更高的结晶度→更高的阈值	结晶将填料排除在无定形区域
相间厚度	较厚的界面 → 较低的阈值	减少纳米粒子之间的空间

研究表明，炭黑的渗滤阈值范围可以从低至 0.01 wt%（最佳纳米颗粒配置）到超过 10 wt%（常规等级的结晶聚合物）。例如，PLA/CB 复合材料显示出大约 5.13 wt% 的电渗透阈值，而 HDPE/CB 复合材料显示出大约 10.72 wt%。

2. 传导机制——电子隧道和跳跃

在渗透阈值以下，炭黑颗粒被绝缘聚合物间隙隔开。传导是通过电子隧道和跳跃发生的——电子跳跃穿过相邻炭黑聚集体之间的薄绝缘屏障。

在渗透阈值下，骨料之间的间隙变得足够小，隧道效应变得有效，从而导致电导率急剧增加。电子隧道机制受以下因素影响：

颗粒间距离 - 较短的距离可降低隧道阻力

相间电导率 - 紧邻每个颗粒的聚合物区域可以充当电子跳跃管道

粒子连接性——聚集体之间接触的数量和质量

3. 电阻率的温度依赖性

炭黑填充复合材料表现出与温度相关的电阻率。低于渗透阈值时，电阻温度系数在特定浓度下可以从负值变为正值。这种行为对于温度变化很大的应用非常重要 - 电阻率可能随温度漂移，从而影响 ESD 性能。

4. 炭黑特性的作用

并非所有炭黑都是一样的。影响导电性能的关键特性：

性能项目	对电导率的影响	对加工的影响
粒径（表面积）	较小的颗粒→较低负载下较高的电导率	表面积越大→粘度越高，越难分散
结构（聚集形态）	更高的结构→更高的电导率	更高的结构→更高的粘度
孔隙率	更高的孔隙率→更高的电导率	可能会影响分散
表面化学	影响聚合物相互作用和分散	影响复合和稳定性

导电炭黑经过专门设计，具有高表面积、高结构和高孔隙率，可在最小负载下最大限度地提高导电性。

DEYU材料方向——炭黑配混方法

DEYU 通过系统方法来实现炭黑导电复合：

1. 根据应用要求选择填料

DEYU 评估每种应用的多个炭黑等级：

炭黑型	主要特点	最适合
标准导电黑	表面积适中，性能均衡	一般 ESD 应用
高结构导电黑	较低负载下的高电导率	需要财产保全的应用
乙炔黑	纯度高、导电性好	专业应用
高表面积黑色	极高的电导率	苛刻的电导率要求

2. 负载优化 — 最低有效浓度

DEYU 确定实现目标电阻率所需的最小炭黑添加量。这种方法：

保持机械性能（冲击强度、伸长率）

保持流动性和可加工性

最大限度地降低成本

减少表面外观问题

3. 分散体质量控制

分散不良会产生团聚体，从而充当应力集中器并降低电导率。 DEYU 确保：

最佳混炼剪切和温度

正确的混合时间和顺序

需要时使用增容剂或偶联剂

4. 配方平衡

DEYU 平衡炭黑负载：

抗冲改性剂可恢复高负载时损失的韧性

保持流动性的加工助剂

用于热和 UV 保护的稳定器

参考产品数据 — 炭黑导电改性材料

下表提供了不同基础树脂的炭黑填充导电改性材料的参考数据。所有的值都是有方向性的。

性能项目	DGK-PP-CB（ESD通用）	DGK-ABS-CB（高冲击）	DGK-PE-CB（挤压）	DGK-PA6-CB(高韧性)
基体树脂	PP	ABS	LDPE/HDPE	PA6
炭黑装载量	12–15%	12–15%	15–20%	10–15%
加工方式	注塑成型	注塑成型	挤出、吹塑	注塑成型
表面电阻率（Ω/sq）	10⁵ – 10⁹	10⁵ – 10⁹	10⁵ – 10⁹	10⁵ – 10⁸
体积电阻率（Ω·cm）	10⁶ – 10¹⁰	10⁶ – 10¹⁰	10⁶ – 10¹⁰	10⁶ – 10⁹
密度（g/cm³）	0.95 – 1.02	1.10 – 1.18	0.98 – 1.05	1.10 – 1.18
MFR (g/10最小值)	5 – 15	5 – 20	1 – 10	5 – 15
拉伸强度（MPa）	22 – 28	40 – 50	18 – 25	45 – 55
弯曲模量 (MPa)	1,500 – 2,500	3,500 – 5,000	800 – 1,500	2,500 – 3,500
缺口冲击力 (kJ/m²)	3 – 5	6 – 10	2 – 4	6 – 10
HDT @ 1.82 MPa (°C)	90 – 105	85 – 100	70 – 85	70 – 85
湿度依赖性	低（碳基）	低（碳基）	低（碳基）	低（碳基）
典型应用	IC托盘、包装、ESD地板	电子外壳、托盘	导电薄膜、管材	高韧性ESD零件

客户调试/验证场景

背景：IC 搬运托盘的 A 制造商使用炭黑填充的 PP 改性材料，目标表面电阻率为 10⁶–10⁸ Ω/sq。该材料通过了所有进货质量检查。然而，生产过程中的废品率高达 9%——零件的电阻率值范围从浇口附近的 10⁶ Ω/sq 到焊接线和填充结束位置的 >10¹⁰ Ω/sq。

问题分析：发现了三个问题：

炭黑分散不一致 - 混炼机未实现均匀分散，形成炭黑浓度较低的局部区域

炭黑添加量不足 - 添加量处于所用特定炭黑等级的渗透阈值，使得电阻率对加工变化高度敏感

加工敏感性——熔体温度和注射速度处于推荐范围的上限，导致一些炭黑降解并降低电导率

试验结构：

范围	数值
试用数量	1,000 托盘（5 成型周期）
月产量	200,000托盘
现有废品率	9%（电阻率相关）
目标表面电阻率	10⁶ – 10⁸ Ω/sq

DEYU 干预：

炭黑等级变化——改用高结构导电炭黑，在相同添加量下具有更好的导电性

负载优化 — 负载从 13% 增加到 15%，远高于渗透阈值，降低对处理变化的敏感性

分散改进——优化混配参数（更高的剪切、更长的混合时间）以实现更均匀的分散

工艺窗口定义 - 提供推荐的熔体温度和注射速度范围以实现稳定的电阻率

验证数据表（客户内部试用结构）：

范围	现有材料+工艺	DEYU材质+优化工艺	改进方向
栅极附近电阻率 (Ω/sq)	5×10⁶	4×10⁶	稳定的
焊缝电阻率 (Ω/sq)	8×10⁹	6×10⁶	改进的1,300x
填充结束时的电阻率 (Ω/sq)	2×10⁹	7×10⁶	改进
电阻率变化（最大/最小）	1,600:1	2:1	显着改善
成型废品率	9%	2.5%	减少
冲击强度（千焦/平方米）	3.2	3.8	略有改善

结果解读：

现有材料分析：炭黑添加量处于渗滤阈值。加工过程中的微小变化（熔体温度漂移、注射速度变化）会导致炭黑网络破裂和重组，从而导致电阻率不一致。焊缝处的炭黑浓度自然较低，显示出最高的电阻率。

DEYU 材料 + 优化工艺：高结构炭黑和增加的添加量使材料远高于渗滤阈值，从而使电阻率对加工变化的敏感度大大降低。改进的分散消除了局部低电导率区域。焊缝电阻率从 8×10⁹ Ω/sq 下降到 6×10⁶ Ω/sq，即 1,300x 的改进。

德宇塑料的贡献：DEYU 提供了三种相互关联的解决方案：(1) 一种高结构炭黑牌号，可在相同负载下提供更好的导电性；(2) 优化负载以超过渗滤阈值；以及 (3) 定义的加工窗口，以确保生产中稳定的电阻率。

后续步骤：对所有托盘尺寸进行全面生产验证。 DEYU可以提供持续的技术支持和过程电阻率监测协议。

结果解读——炭黑选择框架

基于上述分析和场景，DEYU推荐以下炭黑导电改性材料选择框架：

步骤 1 — 定义电导率目标：

目标电阻率	应用类型	推荐方法
10⁹ – 10¹¹ Ω/sq（抗静电）	防尘、包装	低碳炭黑填充量，或采用永久抗静电技术
10⁵ – 10⁹ Ω/sq（耗散）	IC 托盘、ESD 包装、外壳	中等炭黑添加量 (12–15%)
10⁴ – 10⁵ Ω/sq（半导体）	导电元件	更高的炭黑添加量 (15–20%)
<10⁴ Ω/sq（导电）	EMI屏蔽、接地	极高添加量或替代填料（碳纤维，CNT）

步骤 2 — 选择炭黑等级：

要求	推荐炭黑类型
成本敏感，中等导电率	标准导电黑
保护财产，降低负荷	高结构导电黑
高电导率和最小负载	高比表面积导电黑
高纯度、专业应用	乙炔黑

步骤 3 — 优化加载：

从达到目标电阻率的最小负载开始

在处理窗口的极端情况下进行测试以确保稳定性

如果检测到处理敏感性，则增加负载

根据机械性能要求平衡负载

步骤 4 — 确保良好的分散性：

使用足够的复合剪切力和时间

考虑母粒方法以获得更好的分散性

通过显微镜或电阻率图验证分散质量

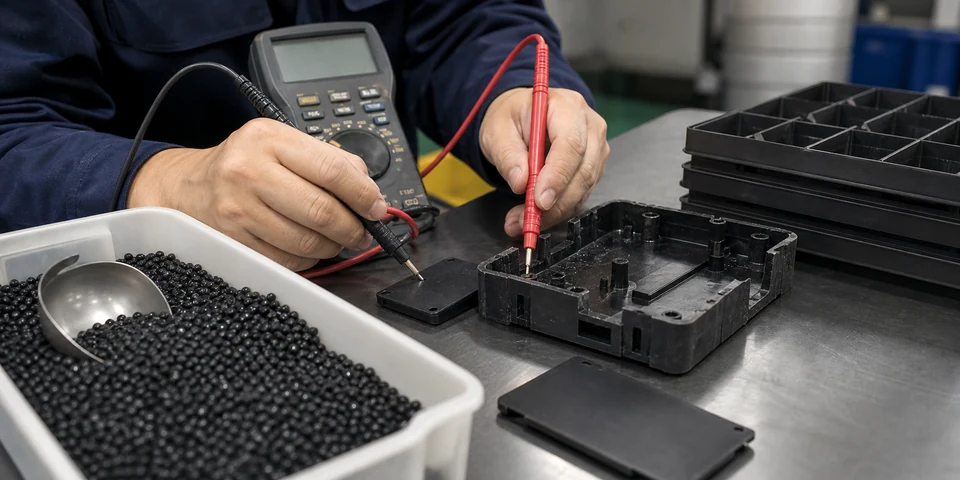

步骤 5 — 在生产几何体中验证：

测试标准测试棒AND生产件

测量多个位置的电阻率（浇口、熔接线、填充末端）

在处理窗口的极端情况下进行测试

炭黑导电塑料的优点

优势	解释
低成本	炭黑是最便宜的导电填料
广泛的可用性	可从全球多个供应商处随时获得
兼容性好	与最常见的热塑性塑料兼容（PP、PE、ABS、PA、PC）
永久导电	炭黑不会迁移或洗掉（与离子抗静电剂不同）
不受湿度影响	电导率不受湿度变化影响
颜色稳定性	提供一致的黑色
UV保护	炭黑还提供 UV 稳定性
工艺灵活性	适用于注塑、挤出、吹塑和热成型
加强	可以提高中等负载下的拉伸强度和模量

炭黑导电塑料的局限性

局限性	解释	减轻
需要高负载	按重量计通常为 10–20%，高于碳纤维或 CNT	使用高结构牌号；考虑混合系统
冲击强度降低	在典型负载下，冲击强度会降低 40–70%	添加抗冲改性剂；使用较低的负载
流量减少	高负载下粘度显着增加	使用加工助剂；更高的熔化温度
脆性	断裂伸长率可降低 90% 或更多	使用抗冲改性牌号
表面外观	可产生粗糙表面，降低光泽度	优化分散；使用更细的炭黑等级
表面污染	会留下痕迹或释放碳颗粒	使用封装或低尘等级
电导率不一致	电阻率可能随加工条件而变化	优化超过渗透阈值的加载；控制处理
有限 EMI 屏蔽	对于高性能 EMI 屏蔽无效	使用碳纤维或金属填充物进行 EMI 屏蔽

合适的应用 - 炭黑导电塑料

应用	推荐基础树脂	典型负载	为什么选择炭黑
IC 搬运托盘	PP, ABS, PET	12–15%	高性价比，ESD防护好
电子封装	PP, PE, PS	12–18%	成本低，加工性能好
ESD地板	PP, PVC	15–20%	耐磨+导电
汽车内饰ESD零件	PP, ABS	10–15%	轻量化、高性价比
电子外壳	ABS, PC	12–15%	表面质量+ESD保护
导电管、薄膜	PE, PP	15–20%	挤出工艺兼容性
洁净室固定装置	ABS, PP	10–15%	提供低排气选项
燃油系统组件	PA, PP	10–15%	耐化学性+静电耗散
导电母粒	各种载体	15–50%	在处理器处浓缩稀释

炭黑母粒通常由 15% 至 50% 炭黑分散在热塑性载体树脂（如 LDPE、HDPE、PP、PA 或 ABS）中组成，表面电阻率范围为 10³ 至 10¹² Ω/sq。

买家在选择炭黑改性材料时应提供哪些信息

要获得精确的炭黑改性材料推荐，买家应提供：

目标电阻率 — 具有测试标准的表面或体积电阻率范围（Ω/sq 或 Ω·cm）

基础树脂偏好 — PP、PE、ABS、PA、PC 或其他

应用描述——这是什么部分以及它的作用是什么？

零件图 — 几何形状、壁厚、浇口位置、熔接线位置

加工方式——注塑、挤出、吹塑、热成型

机械要求——拉伸强度、冲击强度、柔韧性

环境条件 — 温度范围、化学品暴露、UV 暴露

表面外观要求——光泽、颜色、纹理

产量——年或月数量

成本限制——每公斤或每个零件的目标材料成本

DEYU 可以支持：

根据应用要求选择炭黑牌号

对目标电阻率进行负载优化并保留特性

分散优化以实现一致的电导率

韧性要求的冲击改性

小批量验证和流程优化支持

结论

炭黑是塑料中使用最广泛、最具成本效益的导电填料。其低成本、广泛可用性以及与常见热塑性塑料的兼容性相结合，使其成为 ESD 保护和静电耗散应用的默认选择。

要点：

渗滤阈值是一个关键概念——炭黑颗粒形成连续导电网络的浓度。此时电阻率下降 8–10 个数量级。

负载优化至关重要——实现目标电阻率的最小负载可以保持机械性能和可加工性。超过渗透阈值的负载会降低对加工变化的敏感性。

炭黑牌号很重要——高结构、高表面积牌号可以在较低添加量下提供更好的导电性，但可能会影响分散和加工。

机械权衡是重要的——较高的炭黑填充量会降低冲击强度、伸长率和流动性。抗冲改性剂和加工助剂可以减轻这些影响。

分散质量至关重要——分散不良会产生团聚体，从而充当应力集中器并降低电导率。适当的混合是至关重要的。

炭黑并不适合所有应用 - 对于高性能 EMI 屏蔽或需要保护性能的应用，碳纤维或 CNT 可能更合适。

DEYU 提供涵盖 PP、PE、ABS、PA 和其他基础树脂的全系列炭黑导电改性材料，具有优化的负载、冲击改性和分散控制，可实现一致、可靠的 ESD 性能。
