炭黑导电塑料：优点、限制和应用选择

本页面适用于将炭黑导电塑料与石墨、碳纤维、碳纳米管或金属纤维等导电路线进行比较的买家、产品工程师和材料工程师。它解释了炭黑改性塑料的机理、性能边界、应用选择逻辑和验证方法。

导电塑料🔍 和 DGK-PP DD2-3A 导电 PP🔍。当项目需要 10^2-10^3 ohm 周围的低电阻导电 PP 方向时，请使用产品类别页面进行树脂布线选择，并使用 DGK-PP DD2-3A 页面。

1. 背景/问题

在许多工业零件中，普通塑料是不够的，因为成品必须控制静电或提供稳定的导电路径。典型应用包括ESD托盘、电子封装、电池相关组件、导电结构部件、汽车辅助部件和工业外壳。

买家经常询问炭黑导电塑料是否可以替代碳纤维、石墨或金属填充材料。炭黑是塑料应用最广泛的导电改性路线之一，可应用于PP、PE、ABS、PA、POM、PC等树脂体系。

与一些高成本的导电填料相比，炭黑通常在导电性、加工可行性和成本控制之间提供实用的平衡。其局限性在于它并不适合所有应用。最终性能取决于树脂类型、炭黑结构、填料含量、分散质量、熔体流动性、零件厚度、注射条件和成型后测试方法。

正确的工程问题不仅仅是炭黑是否导电。更好的问题是需要哪个电导率范围，以及炭黑路线在成型、组装和实际使用后能否保持该范围。

2. 技术难度/为什么会发生

炭黑导电塑料的工作原理是在聚合物基质内形成导电网络。当填料含量达到一定水平时，导电颗粒彼此足够紧密地接触或接近以允许电荷转移。该点通常被描述为渗透阈值。

主要困难是导电网络对配方和加工都很敏感。

2.1 电导率不是线性的

添加更多炭黑并不总能产生平稳且可预测的电导率改善。在渗透阈值之前，阻力可能仍然很高。一旦达到阈值，阻力就会急剧下降。之后，进一步添加填料可以提高电导率，但也可能降低机械强度、冲击性能、表面质量或流动性。

因此，不能仅根据填料百分比来选择导电塑料。

2.2分散严重影响电阻稳定性

如果炭黑分散不良，模制部件的某些区域可能导电，而其他区域则导电性较差。浇道区域、流动端、薄壁区域和肋区域之间的测试结果可能有所不同。

对于客户来说，这可能表现为注塑后表面电阻不稳定、同批次样品之间的电阻结果不同、薄壁或长流段导电性弱、黑点、表面外观差、局部脆化或从普通树脂转换为导电改性材料后废品率较高。

2.3 导电性能可能与机械性能冲突

炭黑通常会增加刚度，但当添加量水平变高时，可能会降低伸长率和冲击强度。对于需要抗冲击性、卡扣配合性能或重复组装的应用，配方必须平衡电气性能和机械可靠性。

导电PP托盘可能更注重表面电阻和尺寸稳定性，而导电ABS外壳可能需要更好的表面外观和抗冲击性。 导电 PA 或 POM 零件除了导电性之外可能还需要耐磨性和机械强度。

3. DEYU 材料方向

DEYU通常从四个方向评估炭黑导电塑料改性材料。

第一个方向是目标阻力范围。针对防静电、静电耗散和导电要求，材料路线有所不同。 A 目标（例如 10^3-10^5 ohm、10^5-10^7 ohm 或 10^6-10^9 ohm）应与测试方法一起定义。

第二个方向是基础树脂的选择。 PP、PE、ABS、PA 和 POM 具有不同的处理行为和应用程序边界。 DEYU 可能会根据刚度、冲击强度、耐化学性、尺寸稳定性、温度要求和成本目标推荐树脂系统。

第三个方向是分散和加工平衡。炭黑类型、加料方式、混炼温度和螺杆配置影响最终的导电网络。 DEYU可以支持量产前的小批量验证。

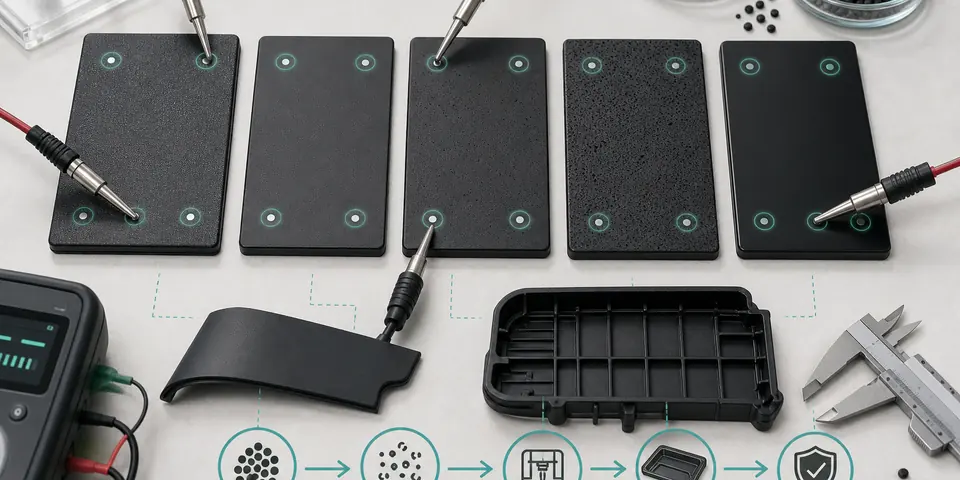

第四个方向是零件级验证。电导率不应仅在标准样品上进行测试。成品件还应在关键位置进行测试，特别是薄壁区域、筋、角、装配面和远离浇口的区域。

当买家需要具有稳定的加工性能和实用的性价比平衡的黑色导电塑料颗粒时，通常会考虑炭黑导电改性材料。如果应用需要非常高的强度、较低的填料含量、浅色或减少黑色外观限制，则可能需要评估碳纤维、碳纳米管或混合导电系统。

4. 炭黑导电路线：优点和局限性

通常选择炭黑导电塑料，因为该路线成熟，适用范围广，适合许多注塑或挤出应用。

典型优点包括与 PP、PE、ABS、PA、POM 和其他树脂系统的兼容性，根据配方可调节抗静电、静电耗散或导电范围，适用于黑色导电颗粒和黑色模制零件，通常比一些先进的导电填料系统更好的成本控制，以及在托盘、外壳、包装、工业零件和功能部件中的实际应用。

该路线也有明确的工程边界。炭黑通常产生黑色或深色材料，在高填料含量下可能会降低冲击强度和伸长率，可能会降低熔体流动性并使薄壁成型更加困难，如果分散或成型条件不稳定可能会导致电阻漂移，可能会影响表面光泽，并且可能不适合浅色或透明导电材料。

因此，购买者应避免仅凭价格或某一电阻值来选择炭黑导电塑料。零件结构、壁厚、工艺窗口和最终检验方法同样重要。

5. 参考产品数据

下表为炭黑导电塑料胶料开发的选择方向。它不是通用数据表。在用于正式规范之前，最终值应通过 DEYU 内部测试和客户零件级验证进行确认。

物品	选型方向
产品方向	DGK炭黑导电塑料混合物
基础树脂	PP / PE / ABS / PA / POM，根据应用选择
改装路线	炭黑导电改性；如果需要，可以评估混合导电路线
加工方法	注塑或挤出，取决于牌号设计
颜色	黑色或深色
密度	项目具体数值有待测试确认
MFR / 熔体流动速率	项目特定值由树脂和零件结构确认
拉伸强度	项目特定值由材料等级确认
弯曲模量	项目特定值由材料等级确认
缺口冲击强度	项目特定值由材料等级确认
HDT	项目特定值由基础树脂确认
表面电阻	根据目标范围选择，通常从静态控制应用的 10^3-10^9 ohm 中讨论
体积电阻	确认何时需要全厚度或结构传导
阻燃性	选修的;取决于配方和树脂体系
典型应用	ESD托盘、导电包装、电子支架、工业外壳、导电结构件

如果已经定义了等级，则应使用现有的 DEYU 产品数据。例如，导电塑料平台涵盖PP / PE / ABS / PA / POM和特定应用工程塑料。 DGK-PP DD2-3A是导电PP方向，具有10^2-10^3 ohm性能定位，而其他树脂特定牌号应在报价或取样前在各自的产品页面上检查。

6. 物料路线选择矩阵

申请要求	炭黑路线适用性	工程评论
黑色导电塑料件	高的	当黑色外观可以接受时，炭黑是合适的。
ESD 托盘或周转箱	高的	通常考虑 PP 或 PE 导电改性材料。
电子封装	中到高	应确认电阻范围和清洁度要求。
浅色导电塑料	低的	炭黑通常不适合浅色。
透明导电塑料	低的	应评估其他抗静电或导电系统。
高机械强度导电部件	中等的	在某些情况下，碳纤维或混合路线可能更合适。
薄壁注塑	中等的	必须测试流动端的流动性和阻力。
高光可见外壳	中到低	表面外观应通过模制件试验进行验证。
耐磨导电部分	中等的	可能需要 POM、PA 或混合修改路线。
低成本导电元件	中到高	炭黑路线可以提供实际的成本控制，具体取决于目标阻力。

7.真实客户应用案例

本案例基于DEYU内部项目记录中的真实客户场景。当买家想要评估用于注塑 ESD 托盘或电子元件支架的炭黑导电塑料时，可以使用它。

客户目前使用普通PP或ABS作为模制托盘。该零件具有可接受的尺寸和成型周期，但最终产品需要控制阻力，以减少处理过程中与静电相关的风险。买家考虑改用炭黑导电塑料颗粒。

工程团队需要验证导电改性材料是否能够满足目标电阻范围，而不会导致过多的成型废料、翘曲、脆性或组装问题。

DEYU可能会推荐小批量验证流程：确认基础树脂，确认目标电阻范围和测试方法，模具标准测试样本和成品零件，在成品零件的多个位置测试电阻，记录成型废品率和尺寸变化，并在必要时调整炭黑负载，流动性或增韧方向。

8.验证数据表

下表是客户内部试用结构。值应替换为每个项目的实际 DEYU 或客户试用数据。

验证项目	初步试验方向	试验观察法	结果解读
试用数量	根据项目风险和零件尺寸设置	小批量成型试制	数量要足够，以观察阻力波动和成型稳定性。
每月产量预估	需要客户输入	买家生产计划	帮助决定配方是否应优先考虑成本、周期时间或稳定性。
目标表面电阻	由应用定义，通常在 10^3-10^9 ohm 静态控制范围内	在模制零件表面进行测试	必须符合客户测试标准和应用要求。
成型后电阻漂移	比较位置和批次	浇口面积、流端、加强筋及装配面	大的漂移可能表明分散、栅极设计或工艺敏感性。
成型废品率	客户试用记录	注塑试模	高废品可能与流动性、翘曲、短射或表面缺陷有关。
装配废品率	客户试用记录	装配线观察	对于卡扣零件、带肋的托盘或外壳很重要。
不良率	目视和尺寸检查	成型件检查	缺陷可能包括黑点、流痕、脆性或变形。
尺寸稳定性	客户容忍度要求	CMM或夹具检查	导电填料可能会改变收缩行为。
冲击或下降性能	零件级要求	跌落或冲击试验	频繁处理产品时需要。
通过率	电气和机械综合评估	最终审评	应通过电阻和生产稳定性共同判断。

9. 结果解释

炭黑导电塑料不应仅以一种电阻值来判断。 A 单个样本可能会通过，但由于成型条件、流动长度、壁厚或局部填料分布，成品部件仍可能失败。

标准测试棒有助于比较拉伸强度、弯曲模量、冲击强度和 HDT。它们对于基本材料筛选很有用，但不能完全代表成品零件的行为。

成品零件应在多个位置进行测试。浇口区域、流动端、肋区域、角区域和装配表面可能表现出不同的电阻值。如果电阻漂移较大，则需要调整配方或成型工艺。

导电塑料改性材料还必须适合客户的生产线。如果材料达到了目标电阻，但导致废品率高、尺寸不稳定或装配开裂，如果不进一步优化，可能不适合批量生产。

10. 适合的应用

炭黑导电塑料改性材料适用于黑色外观可接受且电导率需要控制在规定范围内的应用。

典型应用包括ESD托盘和周转箱、电子元件支架、导电包装部件、工业塑料外壳、电池相关辅助部件、导电PP或PE片材、黑色导电ABS模制部件、防静电或导电物流部件、需要静电放电控制的塑料部件和功能性注塑部件。

对于需要浅色、透明度、高表面光泽或极高机械强度的应用，买家可能需要将炭黑与其他改性途径进行比较。

11. 买家需提供什么

买家意见	为什么这很重要
基础树脂要求	PP、PE、ABS、PA、POM等树脂具有不同的加工和性能边界。
目标电阻范围	配方在抗静电、耗散和导电要求之间变化很大。
测试方法	应明确表面电阻、体积电阻和测试环境。
图纸或零件尺寸	壁厚、流动长度和肋影响电导率稳定性。
加工方法	注塑、挤出或片材挤出可能需要不同的流动性能。
当前缺陷数据	翘曲、短射、脆性或电阻不稳定有助于确定调整方向。
机械要求	拉伸强度、冲击强度、刚度和组装强度影响配方设计。
阻燃要求	导电和阻燃系统可能需要平衡的配方。
每月使用量	帮助评估成本目标、生产稳定性和供应计划。
颜色及外观要求	炭黑通常意味着黑色或深色的外观。

结论

炭黑导电塑料是生产导电或静电控制聚合物改性材料的实用且广泛使用的途径。它特别适用于托盘、包装、工业外壳和功能模制部件中使用的黑色导电 PP、PE、ABS、PA 和 POM 材料。

其主要优点是导电性、可加工性和成本控制之间的平衡。其主要局限性是导电网络对配方、分散和成型条件敏感。高填料含量还可能影响冲击强度、流动性和表面外观。

对于买家来说，关键是在选择材料之前确定目标电阻范围、基础树脂、零件结构和验证方法。 A 良好的导电改性材料不仅应通过标准样品数据进行验证，还应通过模制件电阻、生产废品率、尺寸稳定性和装配性能进行验证。

DEYU可支持PP、PE、ABS、PA、POM及相关改性塑料体系的炭黑导电塑料改性材料开发和小批量验证。最终配方和发布的数据应通过内部测试和客户零件级验证来确认。
