消费品中的抗静电塑料：应用和生产要点

消费塑料产品反复摩擦人体、纺织品和流动空气。普通塑料的表面电阻可能高于 10^14 ohm，并且很容易积聚静电荷。其后果不仅限于吸尘：化妆品包装会积聚空气中的颗粒，削弱开箱体验；带电的真空吸尘器管道会保留绒毛并减少气流；透明的储物盒会因灰尘堆积而失去清晰度，需要经常擦拭；电子产品的抗静电包装失败可能会使芯片遭受静电放电损坏。

消费品中有两种常见的短期抗静电途径。表面涂层是在普通塑料上涂上抗静电液体或导电涂层。它最初起作用并可以控制成本，但与基材的粘合力较弱，在加工、运输和使用过程中会产生摩擦和冲击，从而磨损该层。重复清洁，包括每天用 75% 酒精擦拭医疗设备两到三次，可能会在几个月内耗尽涂层。

第二种途径是在塑料中添加可迁移的小分子抗静电剂，例如表面活性剂。分子缓慢迁移到零件表面并形成湿气辅助的导电膜。硬质塑料提供了有限的迁移通道；摩擦、清洗、温度和湿度会不断去除或重新分布表面剂，阻力最终会漂移一两个数量级。实际上，这两条短期路线都只处理表面。

消费品工厂产量大、周期短且成本目标严格，而注塑商几乎没有时间进行长时间的工艺试验。 A 材料具有宽加工窗口、无需添加涂层步骤和不衰减的抗静电功能，因此在生产中比仅产生有吸引力的实验室数据的材料更有用。

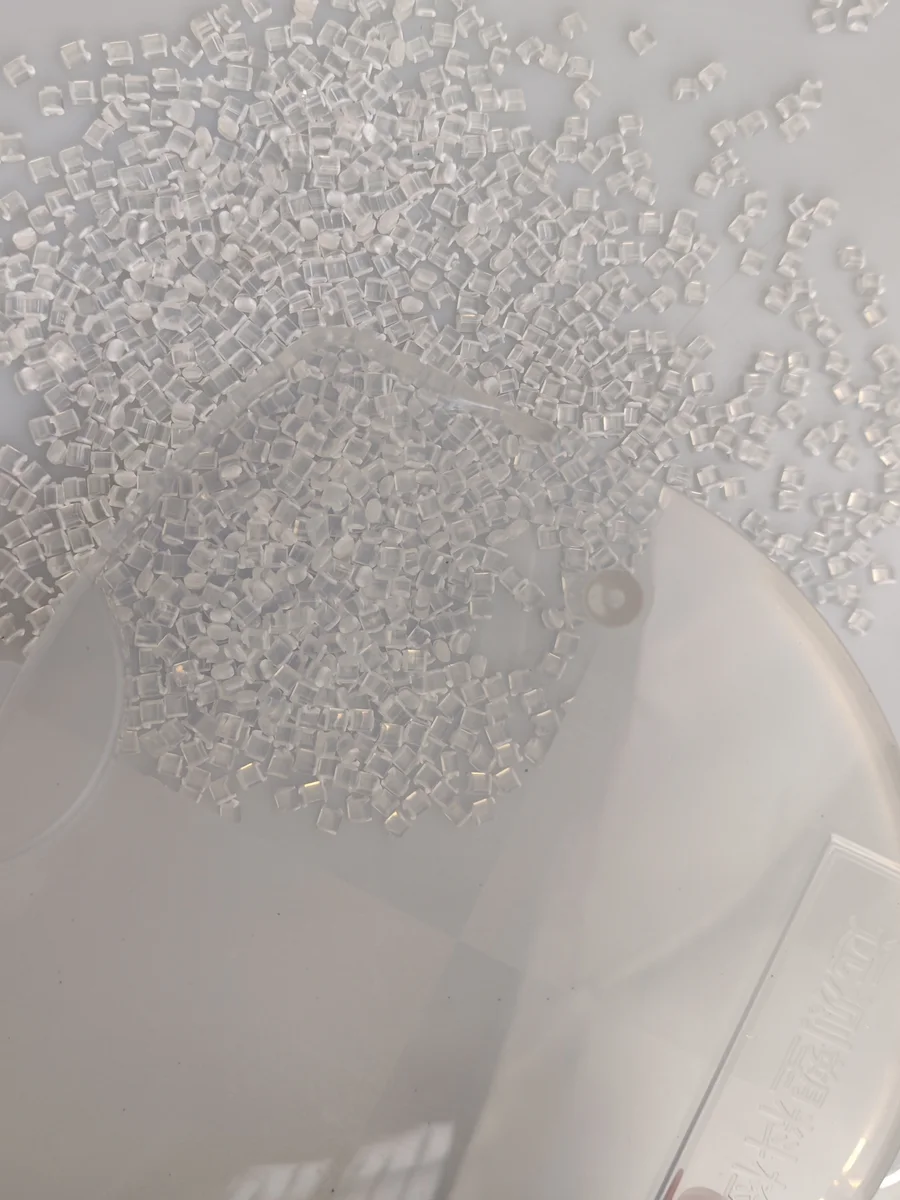

DGK-ABS KJD890TM：可见消费品的透明抗静电路线

透明消费部件，包括化妆品容器、储物盒、透明电器面板和展示盖，固有地需要静电控制，因为灰尘会立即损害清晰度和感知质量。传统的选择会产生结构冲突：炭黑或导电填料可提供稳定的静电控制，但会使零件变黑且不透明，而透明的抗静电涂层可能会在几个月内腐烂。

DGK-ABS KJD890TM 第三条路线是：聚合物永久抗静电相与透明 ABS 熔融复合。基质内的 A 亚微观导电网络提供稳定的耗散路径，同时限制可见光散射。抗静电成分以聚合物形式固定，不依赖于表面迁移。

目前的DEYU产品数据列出了2 mm时高于85%的透光率、10^9-10^10 ohm表面电阻、12.7 kJ/m2夏比缺口冲击、15.3 kJ/m2悬臂梁缺口冲击、220 C/10 kg时的54.6 g/10 min熔体流动性以及0.45 MPa时的84.5 C热变形温度。 A雾度结果低于8%已作为项目参考，但光学验收必须根据实际厚度、模具光洁度和测试方法重新确认。

验证案例：国内某医疗器械品牌原使用普通ABS显示屏罩，喷涂抗静电层。封面在发货时就通过了，但 ICU 工作人员每天用 75% 酒精擦拭两到三次。三到六个月后，该层已耗尽，静电吸引的灰尘会干扰屏幕读取。转换为 KJD890TM 后，在 500 酒精擦拭后和 15% RH 低湿度测试中，电阻变化不到一个数量级，在模制零件验证中保持在 10^8-10^9 ohm 范围内。超过 150,000 零件已交付，客户投诉为零。该牌号还用于 UAV 地面站的半导体洁净室观察窗、光学检查面板和显示盖。

透明件生产点：经验证的产品页面熔体流动值为54.6 g/10 min、220、C/10、kg，支持薄壁注塑。透明件对温度敏感，因此料筒温度应保持在195-210 C范围内；超过220 C会导致泛黄和透光率损失。 A模具温度接近70 C支持表面光泽。 A 较冷的模具会降低光泽度，而过热的模具会延长周期。

DGK-ABS KJD678：标准防静电消费电子零件

KJD678 是一种黑色注射级永久抗静电 ABS，描述用于 10^6-10^9 ohm 表面电阻范围。其聚合物永久抗静电系统旨在避免清洗或酒精擦拭后出现数量级的漂移。适度的熔体流动支持薄壁、多个肋和深腔。典型用途包括通信设备外壳、打印机和扫描仪内的防尘支持、笔记本电脑内的保护部件以及防静电车间部件的隔间盒。该确切等级目前没有专门的网站产品页面，因此项目应在批准之前验证最新的 TDS 和样本数据。

验证案例：华南地区的一家IC托盘注塑商之前使用的是经过迁移小分子剂改性的ABS颗粒。零件发货时测得10^8 ohm，但三个月后出现白花，电阻升至10^11 ohm以上，导致批量退货。改用 KJD678 后，12,000 连续零件在 10^6-10^9 ohm 内的所有点上进行测量，批内变异系数低于 12%。在 60 C/90% RH 72 小时内加速老化没有产生白霜，并且电阻保持在相同的数量级内。该工厂每月以约 15 吨的产量将该等级制成标准材料。

生产要点：在露点等于或低于-30 C的除湿干燥机中在85 C下干燥4-5小时。使用195-210 C料筒温度且不超过220 C；使用 70 C 模具、45-85 MPa 注射压力、中等注射速度、0.3-0.5 MPa 背压和 40-60 rpm 螺杆速度。推荐使用A专用螺杆、机筒。请勿与炭黑导电改性材料、玻璃纤维改性材料或 PVC 共享生产。炭黑残留物会将电阻拉至 10^5 ohm 以下并超出预期耗散范围。

DGK-ABS KJD678R-BZ：高韧性和干净的自然色基底

DGK-ABS KJD678R-BZ 采用非迁移聚合物抗静电系统。抗静电相分布在 ABS 矩阵中，形成连续的静电耗散路径，不会出现油花或结霜现象。 DEYU的当前产品数据给出了10^7-10^9 ohm表面电阻、24 kJ/m2悬臂梁缺口冲击、21 kJ/m2夏比缺口冲击和1921 MPa弯曲模量。其干净的自然色基可以直接使用，也可以根据浅蓝色、浅灰色等外观要求进行配色。

应用包括洁净室固定装置、检查仪器外壳、防静电隔间盒、浅色电器控制面板和要求外观质量和韧性的可见电子外壳。

验证案例：华东某洁净室设备制造商生产的防静电隔间盒和检查外壳，要求外观光亮，无油污沉积。之前的在线抗静电涂层由于频繁的酒精擦拭以及槽角处的沉积物堆积，两个月后就失效了。对于 KJD678R-BZ，在 500 酒精擦拭后，表面电阻变化小于一个数量级，并保持在 10^7-10^9 ohm 范围内。成型表面没有油腻感或沉积物，80,000 零件交付时零投诉。

生产点遵循经过验证的 ABS 窗口：在 85 C 下干燥 4-5 小时，使用 195-210 C 熔体温度和大约 70 C 模具温度。浅色零件对设备清洁度要求更严格。在更换材料之前，用原始 ABS 净化 10-15 分钟，以避免出现黑色斑点和凹坑。

DGK-PP KJD789R-A1：成本敏感的大批量消费产品

PP 是最轻的主要商品塑料，典型密度约为 0.90-0.91 g/cm3，并且兼具耐化学性和加工便利性。它适用于对成本敏感的大批量消费产品。确切的网站等级是DGK-PP KJD789R-A1。目前的TDS列出了10^9-10^10 ohm表面电阻、0.93 g/cm3密度、230 C/2.16 kg处的7 g/10 min MFR、17 MPa拉伸强度、1790 MPa弯曲模量、6.5 kJ/m2夏比缺口冲击和93 C热变形温度。天然的底色可以进行配色。

应用包括防静电刷、工具手柄、IC 托盘、周转箱、SMT 卷轴以及用作电子元件分隔板和盒子衬垫的防静电中空板包装。

来自华东地区 SMT 承包商的验证数据：壁厚为 1.8 mm 的四腔卷筒，在门附近测量为 1.5 x 10^10 ohm，在四个偏远角处测量为平均 4.2 x 10^9 ohm，总体 CV 约为 28%。在 12% RH 的 48 小时后，阻力从 3.8 x 10^9 上升至 8.5 x 10^9 ohm，保持相同的数量级。 50酒精擦拭后从4.1 x 10^9变为5.6 x 10^9 ohm，仅0.15数量级。在三个连续批次（每个批次有五个零件）中，批次平均电阻 CV 的范围为 18% 到 22%。

生产要点：采用195-210 C料筒温度、70-80 C模具温度和中低注射速度。必要时增加浇口横截面，以减少抗静电相的剪切力，并验证多型腔模具中型腔与型腔的填充平衡。

抗静电消费零件的一般生产控制

干燥是首要控制。抗静电 ABS 对湿气敏感。熔体中的水蒸气在抗静电相和基体之间的界面处产生微孔，中断耗散路径并增加电阻。 DEYU DGK-ABS 等级使用 85 C 在除湿干燥机中运行 4-5 小时，露点等于或低于 -30 C。尽可能在 48 小时内使用已打开的袋子。如果出现银色条纹或气泡，请在更改注射参数之前检查干燥情况。

将 220 C 视为硬上限。保持枪管在195-210 C；过热会分解抗静电相，使部件变黄，电阻不稳定。 A的起始轮廓是后部的190-195 C，中间的200-205 C，前部的205-210 C，喷嘴处的200-205 C。推荐模温约为70 C。低于50 C，电阻可能会上升，各向异性会变得更加明显；高于80 C，循环时间增加。

设备隔离不容忽视。使用抗静电ABS专用螺杆和机筒，不要与炭黑导电改性材料、玻璃钢或PVC共用。转换前用原始 ABS 吹扫 10-15 分钟。交叉污染通常是延迟发生的，而不是立即发生的：电阻逐渐漂移，并出现孤立的黑点。在一项 DEYU 调查中，需要三天的故障排除才能识别出先前炭黑改性材料的残留物。

快速选型表

抗静电消费塑料最实用的生产规则很简单：将干燥控制在 85 C 下 4-5 小时，将熔体温度控制在 220 C 以下，并通过防止与导电改性材料混合来控制设备。当这三项得到管理时，电阻稳定性、外观成品率和抗静电耐久性变得更加可预测。 DEYU DGK-ABS 材料已在具有 150,000 零件和零投诉的医疗显示器面板、具有 12,000 连续零件和批次内 CV 低于 12% 的 IC 托盘以及具有 80,000 零件和零投诉的洁净室固定装置中得到验证。
